Limit Micrometers
میکرومتر حدی INSIZE 3235 برای کنترل قبول/رد قطعه با تعیین حد بالا و پایین؛ دو نسخهٔ 0–25 و 25–50 میلیمتر، دقت 4 میکرومتر و تقسیم‌بندی 0.002 میلیمتر. استاندارد تنظیم فقط همراه کد 3235-50A است.
میکرومتر حدی اینسایز مدل 3235 برای کنترل تکرارشوندهٔ قطعه در بازرسی کیفیت به روش Go/No-Go (قبول/رد) طراحی شده است. حد بالا و حد پایین تلرانس روی دو واحد اندازه‌گیری ابزار تنظیم می‌شود تا قطعه با حدود پذیرش مقایسه شود؛ این مدل با میکرومتر معمولیِ تک‌اسپیندل برای اندازه‌گیری عمومی یکسان نیست.
سری 3235 فقط دو بازه دارد: 3235-25A برای 0–25 میلیمتر و 3235-50A برای 25–50 میلیمتر. کد دوم بازهٔ 25 تا 50 را پوشش می‌دهد و جایگزین نسخهٔ 0 تا 50 نیست.

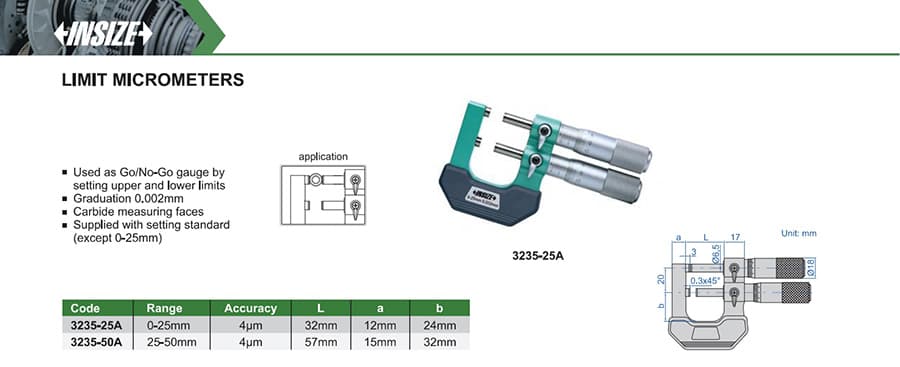

| کد | بازهٔ اندازه‌گیری | دقت | تقسیم‌بندی | L (mm) | a (mm) | b (mm) | استاندارد تنظیم |
|---|---|---|---|---|---|---|---|
| 3235-25A | 0–25 mm | 4 μm | 0.002 mm | 32 | 12 | 24 | همراه نیست |
| 3235-50A | 25–50 mm | 4 μm | 0.002 mm | 57 | 15 | 32 | همراه دستگاه |
تقسیم‌بندی 0.002 میلیمتر، فاصلهٔ درجات قرائت است و با دقت 4 میکرومتر تفاوت دارد. پیش از استفاده، حدود پذیرش را متناسب با تلرانس نقشه و روش کنترل مجموعه تنظیم کنید.
مشخصات با صفحهٔ رسمی INSIZE مدل 3235 و کاتالوگ سازنده تطبیق داده شده است. دانلود کاتالوگ محصول (PDF)
