Spherical Anvil Tube Micrometers
میکرومتر مکانیکی اینسایز 3260 برای اندازه‌گیری ضخامت دیوارهٔ لوله با سندان کروی؛ مطابق DIN 863-3، سطوح کاربیدی، جغجغه و تقسیم‌بندی ۰٫۰۱ میلی‌متر. فرم‌های A و B در چهار بازه تا ۷۵–۱۰۰ میلی‌متر با دقت ۴ یا ۵ میکرومتر عرضه می‌شوند.

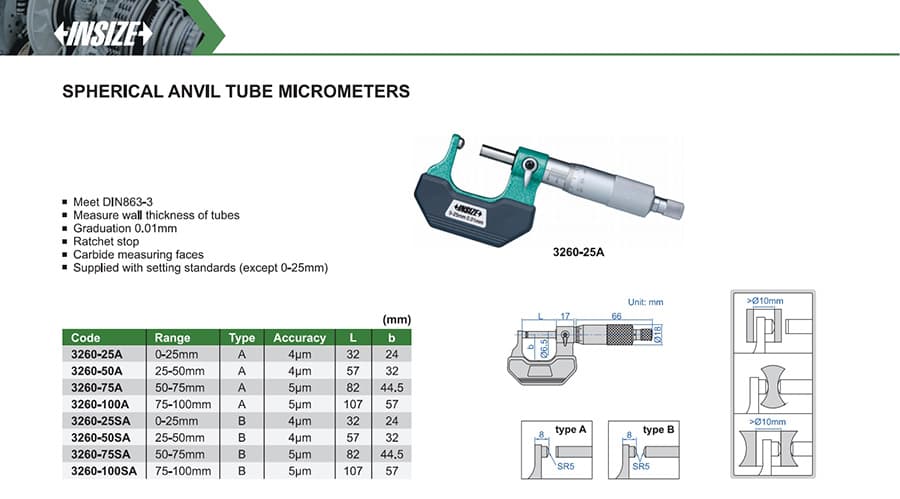

میکرومتر ضخامت لوله اینسایز مدل 3260 با سندان کروی برای اندازه‌گیری ضخامت دیوارهٔ لوله طراحی شده است. سازنده آن را مطابق DIN 863-3 معرفی می‌کند. سطوح اندازه‌گیری کاربیدی، جغجغهٔ محدودکنندهٔ نیرو و تقسیم‌بندی 0.01 میلی‌متر از مشخصات مکانیکی این مدل هستند. فرم‌های A و B سطح تماس متفاوتی دارند؛ شکل سازنده و محل تماس ابزار با لوله را پیش از انتخاب کد بررسی کنید.
ابعاد ستون آخر به‌ترتیب طول L و عرض b، برحسب میلی‌متر است.
| کد | فرم | بازهٔ اندازه‌گیری | دقت اعلام‌شده | تقسیم‌بندی | ابعاد L×b |
|---|---|---|---|---|---|
| 3260-25A | A | 0–25 mm | 4 µm | 0.01 mm | 32 × 24 mm |
| 3260-50A | A | 25–50 mm | 4 µm | 0.01 mm | 57 × 32 mm |
| 3260-75A | A | 50–75 mm | 5 µm | 0.01 mm | 82 × 44.5 mm |
| 3260-100A | A | 75–100 mm | 5 µm | 0.01 mm | 107 × 57 mm |
| 3260-25SA | B | 0–25 mm | 4 µm | 0.01 mm | 32 × 24 mm |
| 3260-50SA | B | 25–50 mm | 4 µm | 0.01 mm | 57 × 32 mm |
| 3260-75SA | B | 50–75 mm | 5 µm | 0.01 mm | 82 × 44.5 mm |
| 3260-100SA | B | 75–100 mm | 5 µm | 0.01 mm | 107 × 57 mm |
برای خواندن دیجیتال، حفاظت IP65 و خروجی داده، نسخهٔ میکرومتر دیجیتال لوله با سندان کروی اینسایز 3560 را بررسی کنید. فرم و بازهٔ مناسب را با شکل لوله و محل اندازه‌گیری تطبیق دهید.
