Cylindrical Anvil Tube Micrometers
میکرومتر مکانیکی اینسایز 3261 برای اندازه‌گیری ضخامت دیوارهٔ لوله؛ نوک دوک کاربیدی، جغجغه و تقسیم‌بندی ۰٫۰۱ میلی‌متر. شش فرم تماس A تا F در بازه‌های ۰–۲۵ و ۲۵–۵۰ میلی‌متر، با دقت ۶ میکرومتر موجودند؛ استاندارد تنظیم به‌جز بازهٔ ۰–۲۵ همراه است.

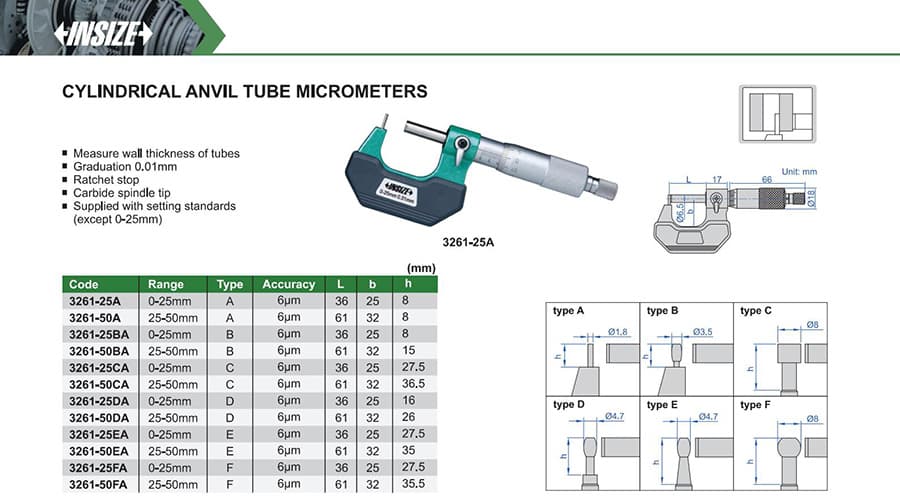

میکرومتر لوله اینسایز مدل 3261 با سندان استوانهای برای اندازه‌گیری ضخامت دیوارهٔ لوله طراحی شده است. فرم تماس A تا F در شکل کاتالوگ با هندسه‌های متفاوت نشان داده شده؛ بنابراین فقط به بازهٔ اندازه‌گیری اکتفا نکنید و شکل سطح تماس را با دیواره و محل دسترسی قطعه تطبیق دهید. ابزار مکانیکی است، نوک دوک کاربیدی و جغجغهٔ کنترل نیرو دارد و تقسیم‌بندی آن 0.01 میلی‌متر است.
هر فرم در دو بازه عرضه می‌شود. اندازه‌های بیرونی جدول به ترتیب طول L × عرض b × ارتفاع h، برحسب میلی‌متر هستند.
| فرم تماس | کد 0–25 / 25–50 | بازه | دقت | تقسیم‌بندی | ابعاد L×b×h (mm)، دو بازه به‌ترتیب |
|---|---|---|---|---|---|
| A | 3261-25A 3261-50A | 0–25 mm 25–50 mm | 6 µm 6 µm | 0.01 mm | 36×25×8 61×32×8 |
| B | 3261-25BA 3261-50BA | 0–25 mm 25–50 mm | 6 µm 6 µm | 0.01 mm | 36×25×8 61×32×15 |
| C | 3261-25CA 3261-50CA | 0–25 mm 25–50 mm | 6 µm 6 µm | 0.01 mm | 36×25×27.5 61×32×36.5 |
| D | 3261-25DA 3261-50DA | 0–25 mm 25–50 mm | 6 µm 6 µm | 0.01 mm | 36×25×16 61×32×26 |
| E | 3261-25EA 3261-50EA | 0–25 mm 25–50 mm | 6 µm 6 µm | 0.01 mm | 36×25×27.5 61×32×35 |
| F | 3261-25FA 3261-50FA | 0–25 mm 25–50 mm | 6 µm 6 µm | 0.01 mm | 36×25×27.5 61×32×35.5 |
برای خواندن دیجیتال، حفاظت IP65 و خروجی داده، نسخهٔ میکرومتر دیجیتال لوله اینسایز 3561 را بررسی کنید. کدهای A تا F آن مدل را نیز با شکل سطح تماس مورد نیاز تطبیق دهید.
