Sheet Metal Micrometers
میکرومتر مکانیکی اینسایز 3263 برای سنجش ضخامت ورق فلزی، کاغذ، پلاستیک و لاستیک؛ تقسیم‌بندی ۰٫۰۱ میلی‌متر، جغجغه و سطوح کاربیدی. مدل‌های A با سطح اندازه‌گیری قوس‌دار R5 و مدل‌های B با سطح تخت Ø6.5 عرضه می‌شوند؛ بازه‌ها ۰ تا ۱۵، ۰ تا ۲۵ و ۰ تا ۵۰ میلی‌متر است.

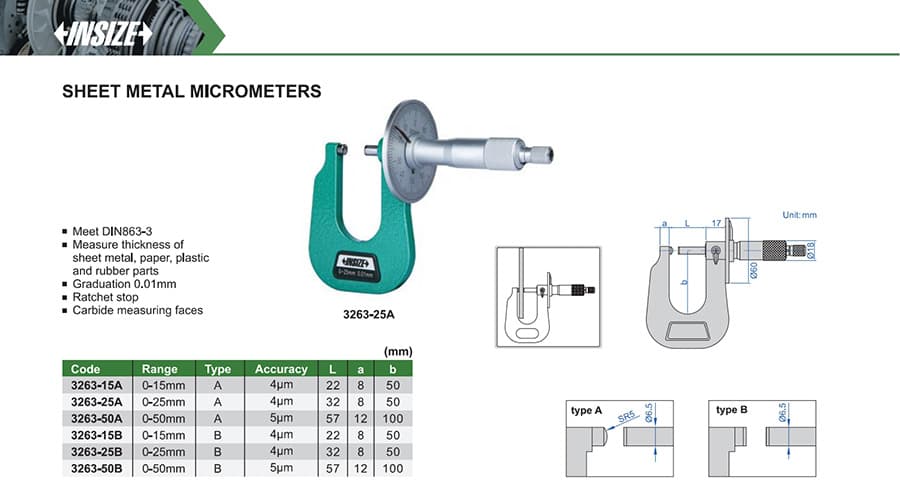

میکرومتر ورق اینسایز مدل 3263 برای اندازه‌گیری ضخامت ورق فلزی، کاغذ، پلاستیک و قطعات لاستیکی طراحی شده است. این میکرومتر مکانیکی مطابق DIN 863-3 معرفی شده و تقسیم‌بندی آن ۰٫۰۱ میلی‌متر است. جغجغه برای اعمال نیروی اندازه‌گیری یکنواخت و سطوح تماس کاربیدی در ساخت آن به‌کار رفته‌اند.
در این خانواده، تفاوت A و B به شکل سطح اندازه‌گیری مربوط است: نوع A سطح قوس‌دار با شعاع R5 دارد و نوع B سطح تخت با قطر ۶٫۵ میلی‌متر. شکل سطح را بر اساس نوع قطعه و محل تماس انتخاب کنید؛ بازهٔ اندازه‌گیری به‌تنهایی برای انتخاب مدل کافی نیست.
| کد مدل | بازهٔ اندازه‌گیری | نوع و سطح تماس | دقت | تقسیم‌بندی |
|---|---|---|---|---|
| 3263-15A | ۰ تا ۱۵ میلی‌متر | A، قوس‌دار R5 | ۴ میکرومتر | ۰٫۰۱ میلی‌متر |
| 3263-25A | ۰ تا ۲۵ میلی‌متر | A، قوس‌دار R5 | ۴ میکرومتر | ۰٫۰۱ میلی‌متر |
| 3263-50A | ۰ تا ۵۰ میلی‌متر | A، قوس‌دار R5 | ۵ میکرومتر | ۰٫۰۱ میلی‌متر |
| 3263-15B | ۰ تا ۱۵ میلی‌متر | B، تخت Ø6.5 میلی‌متر | ۴ میکرومتر | ۰٫۰۱ میلی‌متر |
| 3263-25B | ۰ تا ۲۵ میلی‌متر | B، تخت Ø6.5 میلی‌متر | ۴ میکرومتر | ۰٫۰۱ میلی‌متر |
| 3263-50B | ۰ تا ۵۰ میلی‌متر | B، تخت Ø6.5 میلی‌متر | ۵ میکرومتر | ۰٫۰۱ میلی‌متر |
مدل‌های ۰ تا ۱۵، ۰ تا ۲۵ و ۰ تا ۵۰ میلی‌متر به‌ترتیب طول بدنهٔ اندازه‌گیری L برابر ۲۲، ۳۲ و ۵۷ میلی‌متر دارند؛ بعد b در نقشهٔ سازنده برای این بازه‌ها به‌ترتیب ۵۰، ۵۰ و ۱۰۰ میلی‌متر است.
