Crimp Height Micrometers

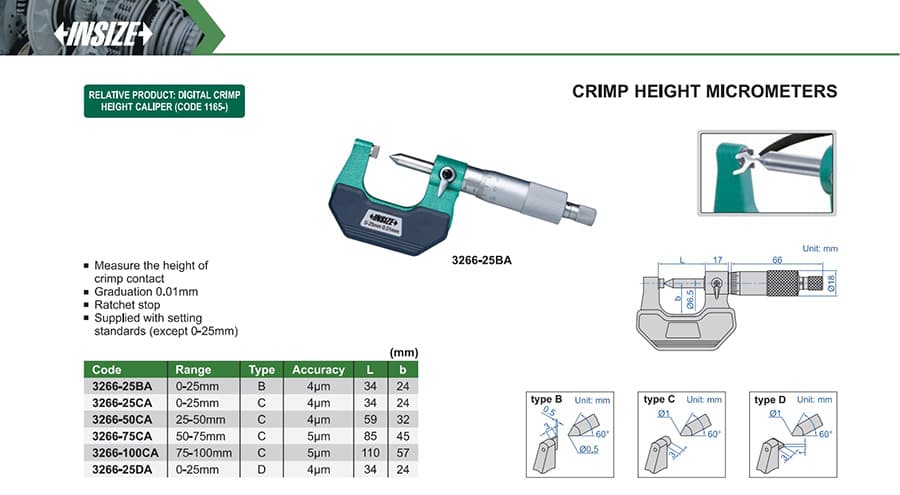

میکرومتر مکانیکی اینسایز 3266 برای اندازه‌گیری ارتفاع کنتاکت یا سرسیم پرس‌شده؛ شش کد در فرم‌های تماس B، C و D، با بازه‌های ۰–۲۵ تا ۷۵–۱۰۰ میلی‌متر، تقسیم ۰٫۰۱ میلی‌متر و دقت ۴ یا ۵ میکرومتر.
میکرومتر ارتفاع پرس اینسایز مدل 3266 برای کنترل ارتفاع کنتاکت پرس‌شده، از جمله سرسیم‌ها و اتصالات الکتریکی، به‌کار می‌رود. این مدل مکانیکی است و با توقف جغجغه‌ای به تکرار نیروی اندازه‌گیری کمک می‌کند. خانوادهٔ 3266 شش کد در سه فرم تماس B، C و D دارد؛ فرم تماس را با شکل کنتاکت و روش اندازه‌گیری خود تطبیق دهید.
| کد سازنده | فرم تماس | بازه اندازه‌گیری | دقت | تقسیم‌بندی | ابعاد L × b |
|---|---|---|---|---|---|
| 3266-25BA | B | ۰ تا ۲۵ میلی‌متر | ۴ میکرومتر | ۰٫۰۱ میلی‌متر | ۳۴ × ۲۴ میلی‌متر |
| 3266-25CA | C | ۰ تا ۲۵ میلی‌متر | ۴ میکرومتر | ۰٫۰۱ میلی‌متر | ۳۴ × ۲۴ میلی‌متر |
| 3266-50CA | C | ۲۵ تا ۵۰ میلی‌متر | ۴ میکرومتر | ۰٫۰۱ میلی‌متر | ۵۹ × ۳۲ میلی‌متر |
| 3266-75CA | C | ۵۰ تا ۷۵ میلی‌متر | ۵ میکرومتر | ۰٫۰۱ میلی‌متر | ۸۵ × ۴۵ میلی‌متر |
| 3266-100CA | C | ۷۵ تا ۱۰۰ میلی‌متر | ۵ میکرومتر | ۰٫۰۱ میلی‌متر | ۱۱۰ × ۵۷ میلی‌متر |
| 3266-25DA | D | ۰ تا ۲۵ میلی‌متر | ۴ میکرومتر | ۰٫۰۱ میلی‌متر | ۳۴ × ۲۴ میلی‌متر |
راهنمای انتخاب: در بازهٔ ۰ تا ۲۵ میلی‌متر، سه فرم B، C و D موجود است؛ بازه‌های بزرگ‌تر در فهرست رسمی با فرم C آمده‌اند. حرف فرم را از روی کد سفارش بررسی کنید؛ بازه به‌تنهایی برای انتخاب کافی نیست. تقسیم‌بندی ۰٫۰۱ میلی‌متر و دقت ۴ یا ۵ میکرومتر دو مشخصهٔ جداگانه‌اند.
پیش از سفارش، شکل B/C/D و بازهٔ کد را با نقشه یا نمونهٔ قطعه تطبیق دهید. اگر نمایشگر و خروجی داده می‌خواهید، میکرومتر دیجیتال ارتفاع پرس اینسایز 3566 نسخهٔ دیجیتال همین خانوادهٔ کاربردی است؛ بازه‌ها و کد هر فرم را جداگانه بررسی کنید.
