میکرومتر قطر ریشه چرخ‌دنده اینسایز 3297

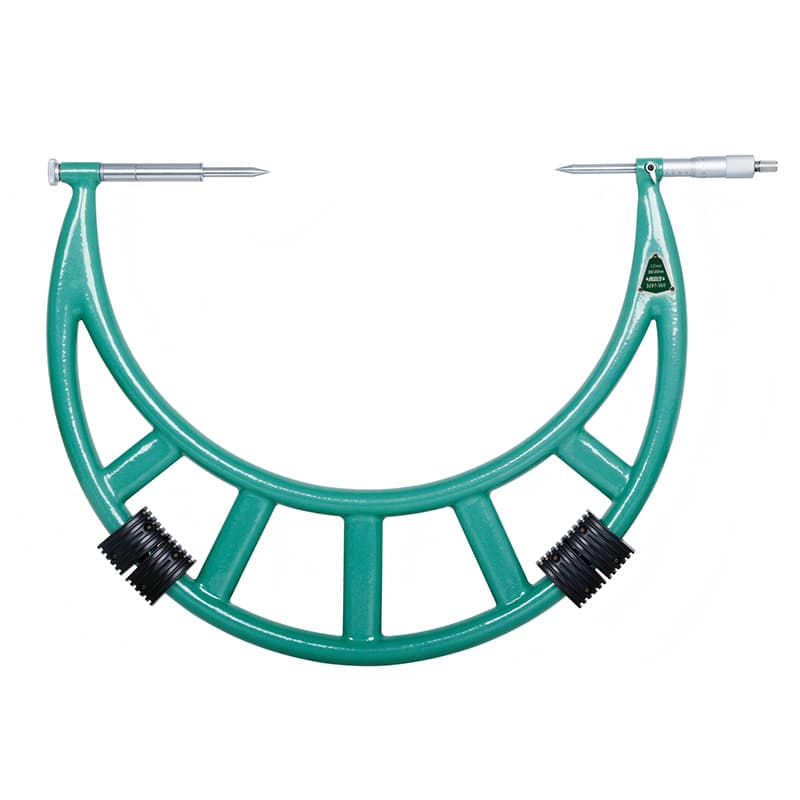

میکرومتر اینسایز مدل 3297 برای اندازه‌گیری قطر دایرهٔ ریشهٔ چرخ‌دنده (Gear Root Diameter) طراحی شده است. این اندازه با قطر روی نوک دندانه‌ها یکی نیست: 3297 برای قطر ریشه به‌کار می‌رود، در حالی که میکرومتر دندانه‌سنج 3291 ضخامت دندانه را روی پین‌ها می‌سنجد.

ویژگی‌ها و روش انتخاب

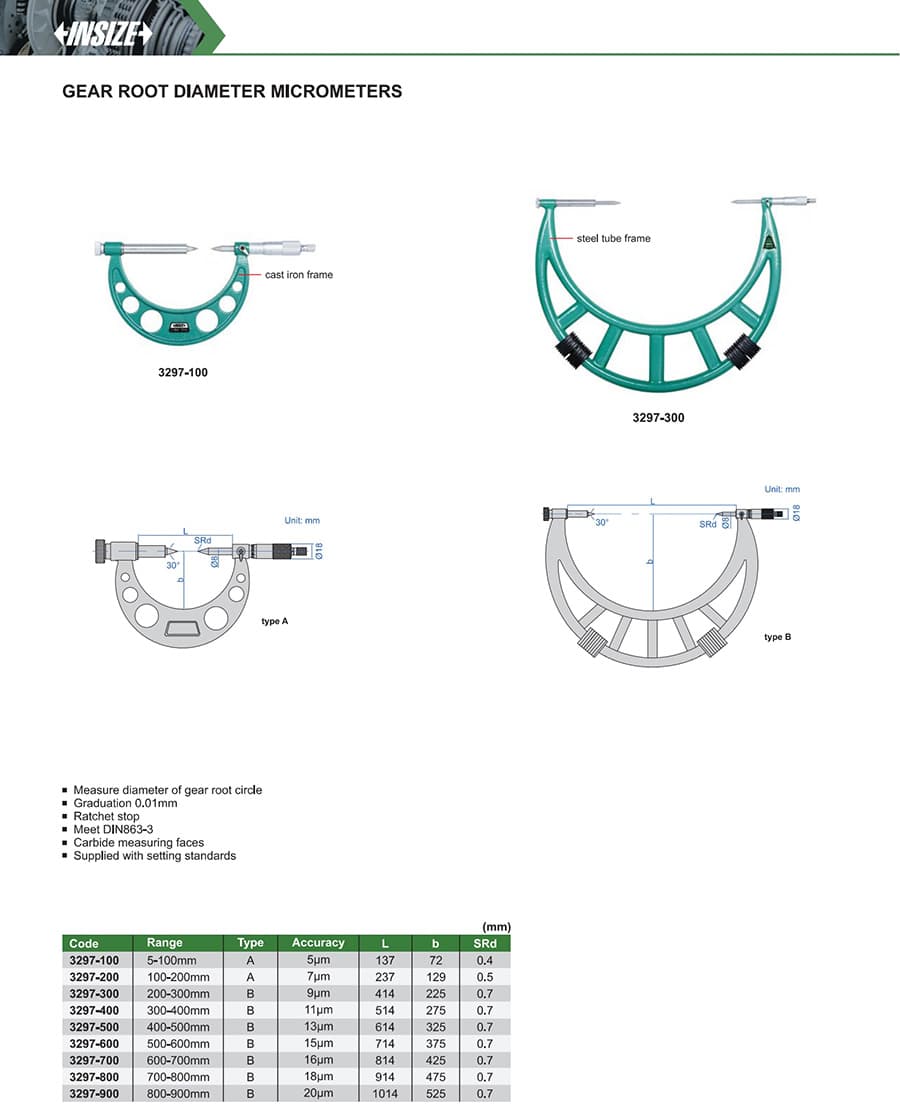

• ۹ بازهٔ پیوسته از ۵–۱۰۰ تا ۸۰۰–۹۰۰ میلی‌متر
• تقسیم‌بندی ۰٫۰۱ میلی‌متر، جغجغهٔ کنترل نیرو و سطوح تماس کاربیدی
• مطابق DIN 863-3
• نوع A برای کدهای 3297-100 و 3297-200؛ نوع B برای کدهای 3297-300 تا 3297-900
• شعاع سطح تماس SRd بر حسب بازه: ۰٫۴، ۰٫۵ یا ۰٫۷ میلی‌متر

جدول کد و مشخصات هر بازه

برای نتیجهٔ درست، نوع A/B و شعاع تماس را با هندسهٔ چرخ‌دنده تطبیق دهید؛ انتخاب صرفاً بر اساس بازهٔ عددی کافی نیست. در بازه‌های بلند، وزن قاب می‌تواند روی قرائت اثر بگذارد؛ دستورالعمل INSIZE توصیه می‌کند کالیبراسیون با همان وضعیت تکیه‌گاهی انجام شود که هنگام اندازه‌گیری استفاده خواهد شد.

استاندارد تنظیم و پایه

دستورالعمل سازنده، میلهٔ تنظیم کد 7386 را به‌عنوان متعلقهٔ اختیاری ذکر می‌کند، در حالی که کاتالوگ منطقه‌ای عرضهٔ استانداردهای تنظیم را همراه محصول اعلام کرده است؛ محتویات بسته را برای کد و نسخهٔ عرضه‌شده از فروشنده تأیید کنید. پایه‌های میکرومتر کدهای 6300، 6301 و 6302 نیز به‌صورت متعلقهٔ اختیاری فهرست شده‌اند.
