Micrometers With Dial Indicator
میکرومتر خارج‌سنج مکانیکی اینسایز 3331 برای نصب اندیکاتور جداگانه؛ نشانگر همراه نیست. هفت بازهٔ پله‌ای از 0–25 تا 150–175 میلیمتر، تقسیم‌بندی 0.01 میلیمتر، دقت 4 تا 7 میکرومتر و کورس عقب‌نشینی سندان 8 میلیمتر.

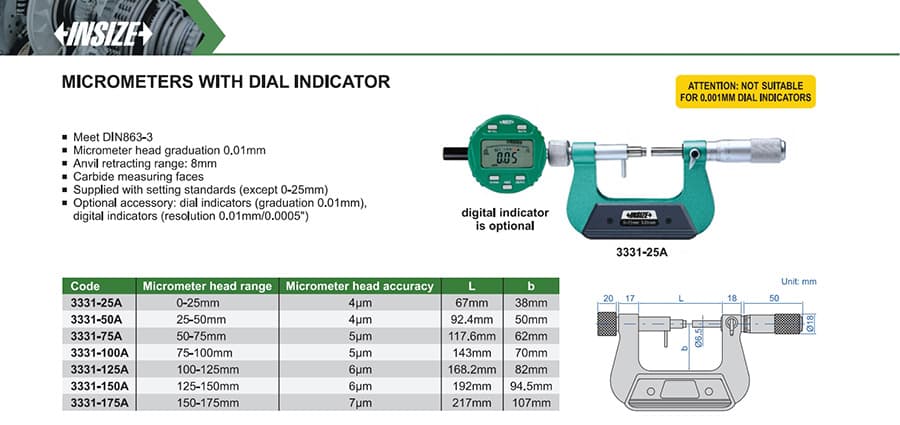

اینسایز 3331 یک میکرومتر خارج‌سنج مکانیکی با محل نصب اندیکاتور و اهرم بالابر/عقب‌کشیدن است. کالای این صفحه خود میکرومتر است و نشانگرِ نمایش‌داده‌شده در تصویر همراه دستگاه نیست. این مدل برای اندازه‌گیری مستقیم و نیز بررسی Go/No-Go در تولید سری‌کاری کاربرد دارد. بیشترین ظرفیت خانواده 175 میلیمتر است؛ هر کد فقط بازهٔ مشخص خودش را می‌سنجد.
| کد | بازه | دقت سر | L (میلیمتر) | b (میلیمتر) | استاندارد تنظیم |
|---|---|---|---|---|---|
| 3331-25A | 0 تا 25 میلیمتر | 4 میکرومتر | 67 | 38 | همراه نیست |
| 3331-50A | 25 تا 50 میلیمتر | 4 میکرومتر | 92.4 | 50 | طبق کاتالوگ همراه است |
| 3331-75A | 50 تا 75 میلیمتر | 5 میکرومتر | 117.6 | 62 | طبق کاتالوگ همراه است |
| 3331-100A | 75 تا 100 میلیمتر | 5 میکرومتر | 143 | 70 | طبق کاتالوگ همراه است |
| 3331-125A | 100 تا 125 میلیمتر | 6 میکرومتر | 168.2 | 82 | طبق کاتالوگ همراه است |
| 3331-150A | 125 تا 150 میلیمتر | 6 میکرومتر | 192 | 94.5 | طبق کاتالوگ همراه است |
| 3331-175A | 150 تا 175 میلیمتر | 7 میکرومتر | 217 | 107 | طبق کاتالوگ همراه است |
اندیکاتور باید جداگانه تهیه و نصب شود. کاتالوگ سری 3331 اندیکاتور عقربه‌ای با تقسیم‌بندی 0.01 میلیمتر یا اندیکاتور دیجیتال با تفکیک‌پذیری 0.01 میلیمتر (0.0005 اینچ) را به‌عنوان متعلقه معرفی می‌کند و صراحتاً هشدار می‌دهد این میکرومتر برای ساعت‌های 0.001 میلی‌متری مناسب نیست. با توجه به تفاوت فهرست متعلقات در بعضی نسخه‌های راهنما، پیش از خرید مدل دقیق نشانگر را با فروشنده تطبیق دهید.
