Micrometers With Dial Indicator

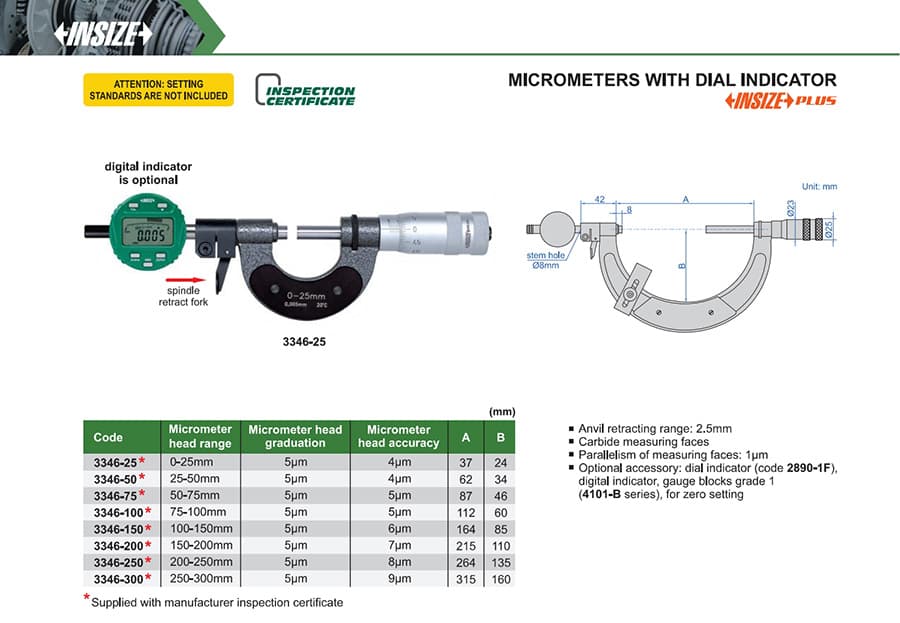

بدنهٔ میکرومتر خارج‌سنج اینسایز 3346 برای نصب ساعت اندیکاتور یا اندیکاتور دیجیتال؛ نشانگر همراه دستگاه نیست. هشت بازهٔ جداگانه از 0–25 تا 250–300 میلیمتر، تقسیم‌بندی 0.005 میلیمتر و دقت 4 تا 9 میکرومتر.
اینسایز 3346 یک میکرومتر خارج‌سنج با محل نصب نشانگر و اهرم عقب‌کشیدن سندان است. محصول اصلی، خود میکرومتر است؛ ساعت اندیکاتور عقربه‌ای یا اندیکاتور دیجیتال جداگانه و به‌صورت اختیاری تهیه می‌شود. بنابراین نشانگر دیجیتال دیده‌شده در تصویر کاتالوگ، جزو اقلام همراه این کالا نیست. خانوادهٔ 3346 هشت بازهٔ مجزا دارد و عبارت «تا 300 میلیمتر» به بزرگ‌ترین کد اشاره می‌کند، نه یک بازهٔ پیوستهٔ 0 تا 300 میلیمتر.
| کد | بازهٔ اندازه‌گیری | تقسیم‌بندی سر | دقت سر | بعد A (میلیمتر) | بعد B (میلیمتر) |
|---|---|---|---|---|---|
| 3346-25 | 0 تا 25 میلیمتر | 5 میکرومتر | 4 میکرومتر | 37 | 24 |
| 3346-50 | 25 تا 50 میلیمتر | 5 میکرومتر | 4 میکرومتر | 62 | 34 |
| 3346-75 | 50 تا 75 میلیمتر | 5 میکرومتر | 5 میکرومتر | 87 | 46 |
| 3346-100 | 75 تا 100 میلیمتر | 5 میکرومتر | 5 میکرومتر | 112 | 60 |
| 3346-150 | 100 تا 150 میلیمتر | 5 میکرومتر | 6 میکرومتر | 164 | 85 |
| 3346-200 | 150 تا 200 میلیمتر | 5 میکرومتر | 7 میکرومتر | 215 | 110 |
| 3346-250 | 200 تا 250 میلیمتر | 5 میکرومتر | 8 میکرومتر | 264 | 135 |
| 3346-300 | 250 تا 300 میلیمتر | 5 میکرومتر | 9 میکرومتر | 315 | 160 |
نشانگر جزو این محصول نیست. ساعت اندیکاتور اختیاری با کد 2890-1F یا اندیکاتور دیجیتال سازگار را باید جداگانه تهیه کرد. بلوک گیج کلاس 1 سری 4101-B برای تنظیم صفر نیز اختیاری است و همراه میکرومتر ارائه نمی‌شود. گواهی بازرسی سازنده با استاندارد تنظیم صفر یکسان نیست.
