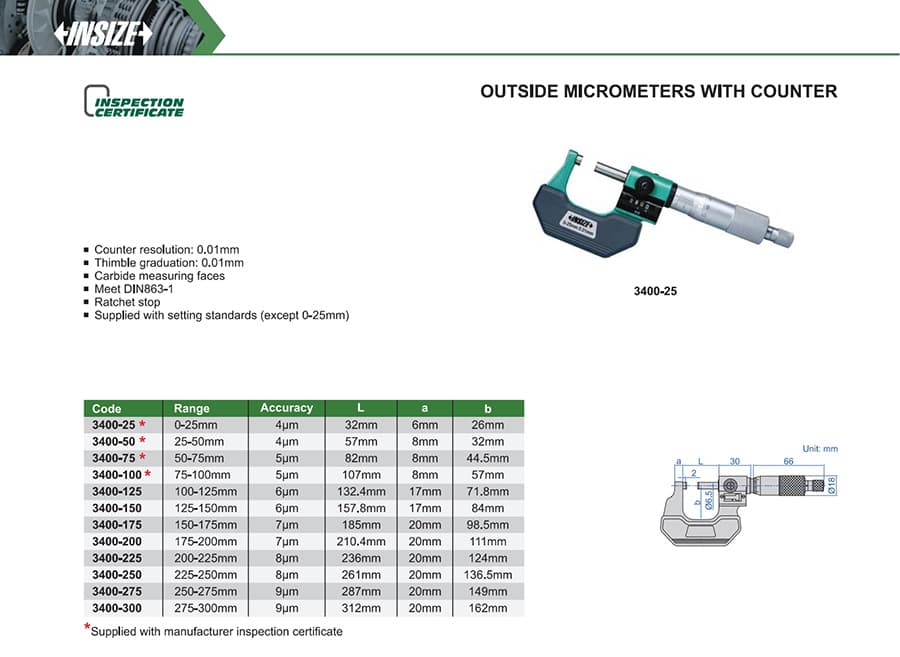

Outside Micrometers With Counter
میکرومتر خارجسنج شمارندهدار اینسایز 3400 با ۱۲ بازهٔ تکی از 0–25 تا 275–300 میلیمتر. تقسیم شمارنده و انگشتانه 0.01 میلیمتر؛ دقت اعلامی بسته به بازه 4 تا 9 میکرومتر. دارای سطوح کاربیدی و جغجغه؛ استاندارد تنظیم برای بازههای بالاتر از 25 میلیمتر همراه ابزار است.
میکرومتر مکانیکی خارجسنج شمارندهدار اینسایز مدل 3400، اندازه‌گیری ابعاد خارجی را با خواندن شمارندهٔ مکانیکی و مقیاس آستین/انگشتانه ممکن می‌کند. طبق مشخصات سازنده، تقسیم شمارنده 0.01 میلیمتر و تقسیم انگشتانه نیز 0.01 میلیمتر است. هر 12 کد، بازهٔ اختصاصی 25 میلی‌متری خود را دارد؛ برای مثال 3400-300 بازهٔ 275–300 میلیمتر را اندازه می‌گیرد، نه 0–300 میلیمتر.
ویژگی‌ها: سطوح اندازه‌گیری کاربیدی، جغجغهٔ محدودکنندهٔ نیرو، انطباق با DIN 863-1 و استاندارد تنظیم همراه ابزار برای بازههای بالاتر از 0–25 میلیمتر. دقت اعلامی بسته به بازه از 4 تا 9 میکرومتر تغییر می‌کند. تقسیم 0.01 میلی‌متری با دقت اندازه‌گیری یکسان نیست.
| کد مدل | بازه اندازه‌گیری (mm) | دقت اعلام‌شده (μm) | ابعاد L×a×b (mm) | گواهی بازرسی سازنده |
|---|---|---|---|---|
| 3400-25* | 0–25 | 4 | 32×6×26 | دارد |
| 3400-50* | 25–50 | 4 | 57×8×38 | دارد |
| 3400-75* | 50–75 | 5 | 82×8×44.5 | دارد |
| 3400-100* | 75–100 | 5 | 107×8×57 | دارد |
| 3400-125 | 100–125 | 6 | 132.4×17×71.8 | در کاتالوگ ستاره ندارد |
| 3400-150 | 125–150 | 6 | 157.8×17×84 | در کاتالوگ ستاره ندارد |
| 3400-175 | 150–175 | 7 | 185×20×98.5 | در کاتالوگ ستاره ندارد |
| 3400-200 | 175–200 | 7 | 210.4×20×111 | در کاتالوگ ستاره ندارد |
| 3400-225 | 200–225 | 8 | 236×20×124 | در کاتالوگ ستاره ندارد |
| 3400-250 | 225–250 | 8 | 261×20×136.5 | در کاتالوگ ستاره ندارد |
| 3400-275 | 250–275 | 9 | 287×20×149 | در کاتالوگ ستاره ندارد |
| 3400-300 | 275–300 | 9 | 312×20×162 | در کاتالوگ ستاره ندارد |
* طبق کاتالوگ سازنده، گواهی بازرسی برای کدهای ستاره‌دار عرضه می‌شود؛ برای سایر کدها وجود این گواهی در جدول اعلام نشده است. هنگام انتخاب، بازهٔ مدل و نیاز به استاندارد تنظیم را بررسی کنید.
