Digital Indicating Micrometers (Without Data Output)
میکرومتر اندیکاتوردار اینسایز 3508 بدون خروجی داده؛ 8 کد در چهار بازهٔ 0–25 تا 75–100 میلیمتر. تفکیک‌پذیری نشانگر 0.2 یا 0.5 میکرومتر، دقت نشانگر ±1 میکرومتر و دقت سر 3 میکرومتر؛ استاندارد تنظیم جداگانه تهیه می‌شود.

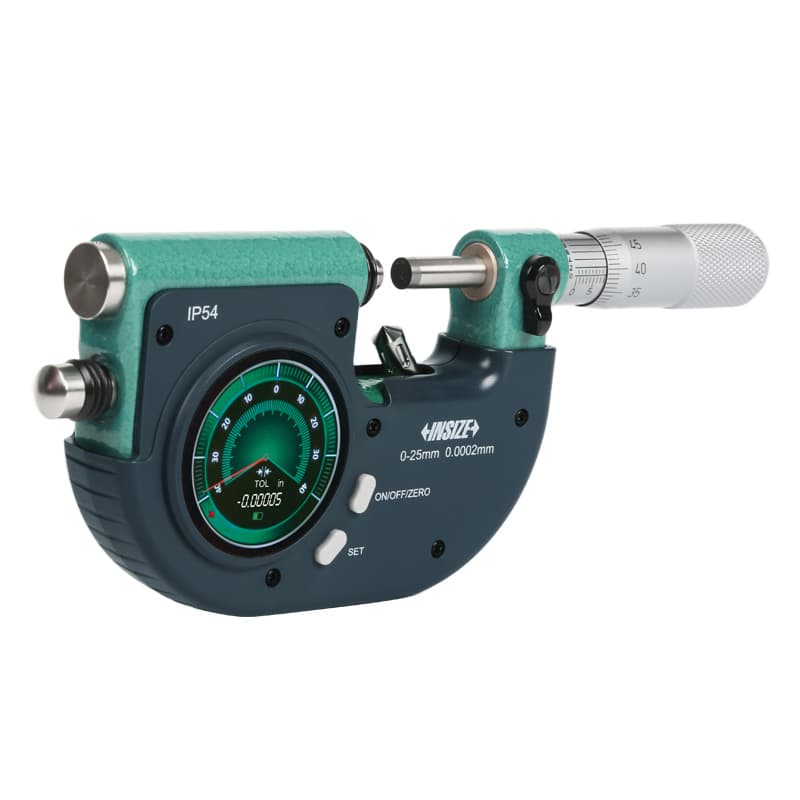

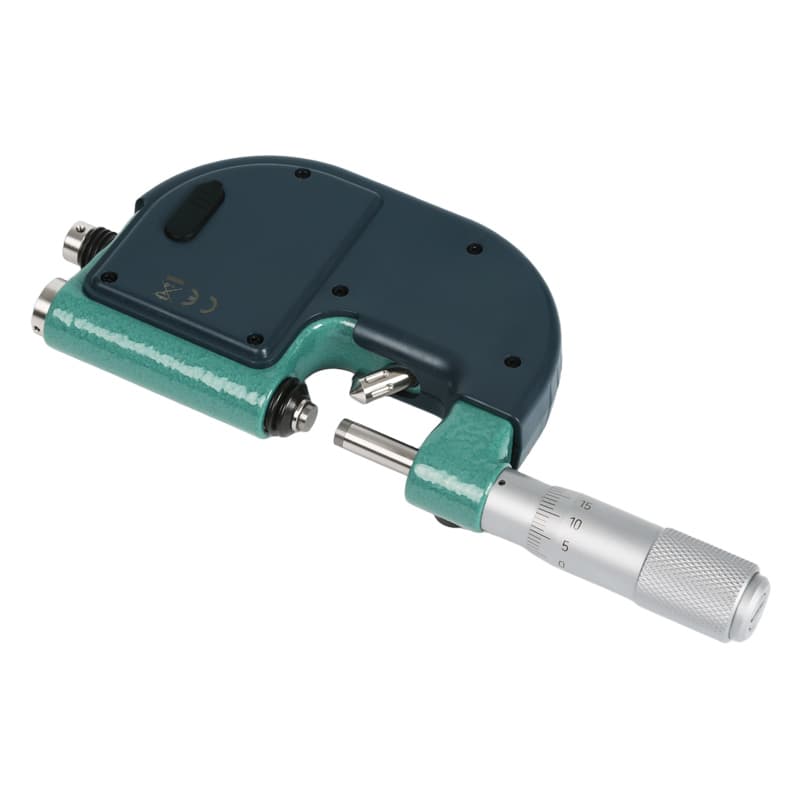

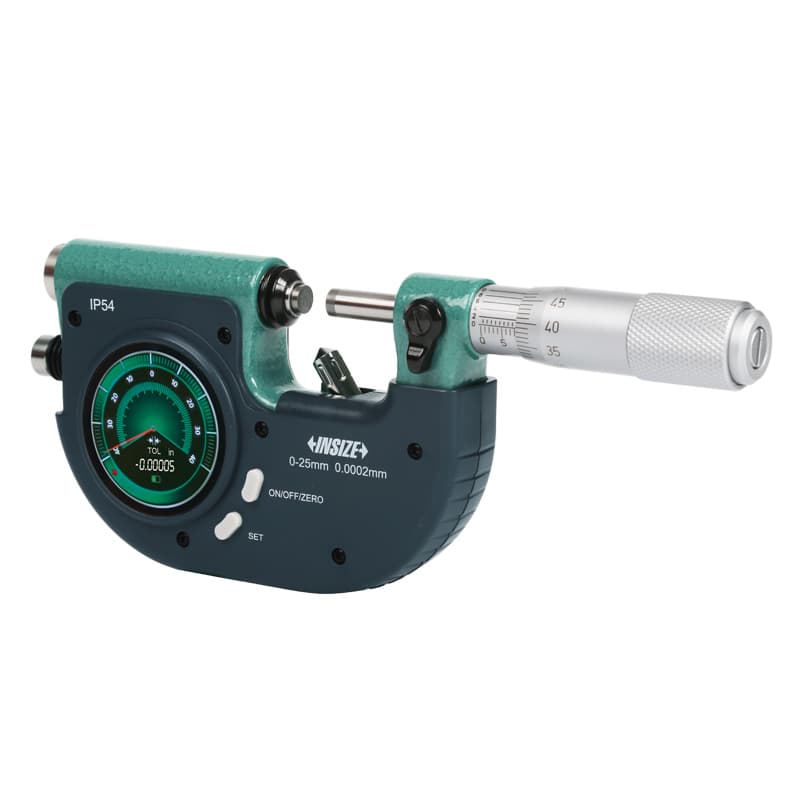

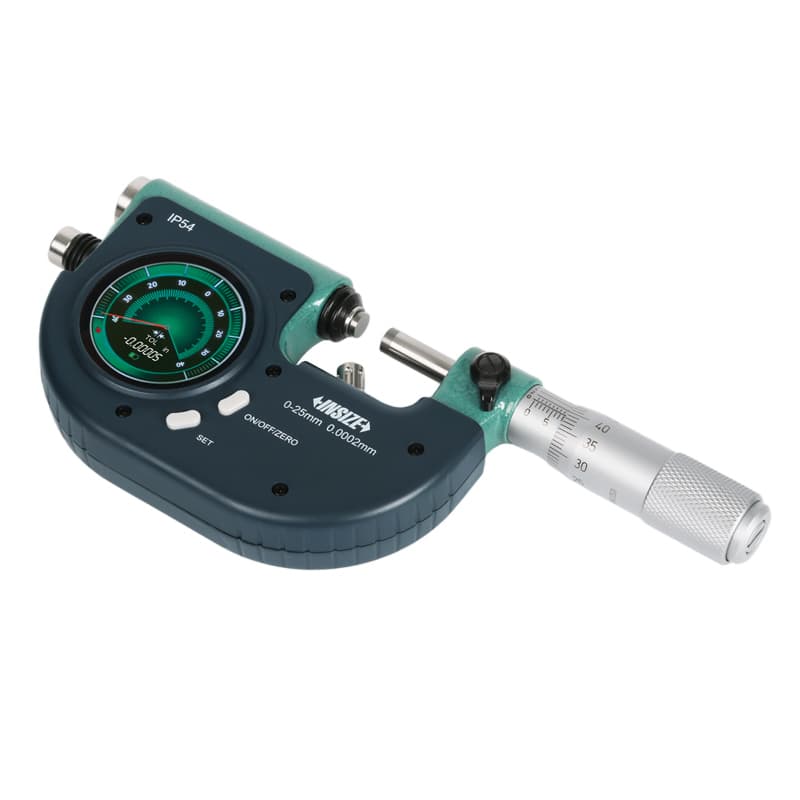

میکرومتر اندیکاتوردار دیجیتال اینسایز مدل 3508 برای اندازه‌گیری ابعاد خارجی در چهار بازهٔ مجزا عرضه می‌شود و خروجی داده ندارد؛ بنابراین برای انتقال دادهٔ دیجیتال به رایانه یا اپلیکیشن طراحی نشده است. هر بازه دو انتخاب دارد: کد بدون پسوند B با تفکیک‌پذیری نشانگر 0.2 میکرومتر و کد دارای پسوند B با تفکیک‌پذیری 0.5 میکرومتر.
درجه‌بندی سر میکرومتر 0.002 میلیمتر (2 میکرومتر) و دقت آن 3 میکرومتر است. نشانگر دیجیتال در بازهٔ ±0.04 میلیمتر کار می‌کند؛ دقت نشانگر ±1 میکرومتر و تکرارپذیری 0.3 میکرومتر اعلام شده است. اعداد 0.2 و 0.5 میکرومتر، تفکیک‌پذیری نشانگرند و نباید به‌عنوان دقت کل ابزار تعبیر شوند.
| کد | بازهٔ سر (mm) | درجه‌بندی سر | دقت سر | بازهٔ نشانگر | تفکیک‌پذیری نشانگر | دقت نشانگر | تکرارپذیری | L × b (mm) |
|---|---|---|---|---|---|---|---|---|
| 3508-25 | 0–25 | 0.002 mm | 3 μm | ±0.04 mm | 0.2 μm | ±1 μm | 0.3 μm | 35.5 × 15 |
| 3508-50 | 25–50 | 0.002 mm | 3 μm | ±0.04 mm | 0.2 μm | ±1 μm | 0.3 μm | 60.5 × 25 |
| 3508-75 | 50–75 | 0.002 mm | 3 μm | ±0.04 mm | 0.2 μm | ±1 μm | 0.3 μm | 86 × 37.5 |
| 3508-100 | 75–100 | 0.002 mm | 3 μm | ±0.04 mm | 0.2 μm | ±1 μm | 0.3 μm | 111 × 50 |
| 3508-25B | 0–25 | 0.002 mm | 3 μm | ±0.04 mm | 0.5 μm | ±1 μm | 0.3 μm | 35.5 × 15 |
| 3508-50B | 25–50 | 0.002 mm | 3 μm | ±0.04 mm | 0.5 μm | ±1 μm | 0.3 μm | 60.5 × 25 |
| 3508-75B | 50–75 | 0.002 mm | 3 μm | ±0.04 mm | 0.5 μm | ±1 μm | 0.3 μm | 86 × 37.5 |
| 3508-100B | 75–100 | 0.002 mm | 3 μm | ±0.04 mm | 0.5 μm | ±1 μm | 0.3 μm | 111 × 50 |
استاندارد تنظیم همراه دستگاه نیست. برای صفرکردن، سازنده گیج‌بلوک کلاس 0 سری 4101-A را به‌عنوان متعلقهٔ اختیاری معرفی می‌کند. هنگام سفارش، تهیهٔ جداگانهٔ مرجع تنظیم را در نظر بگیرید.

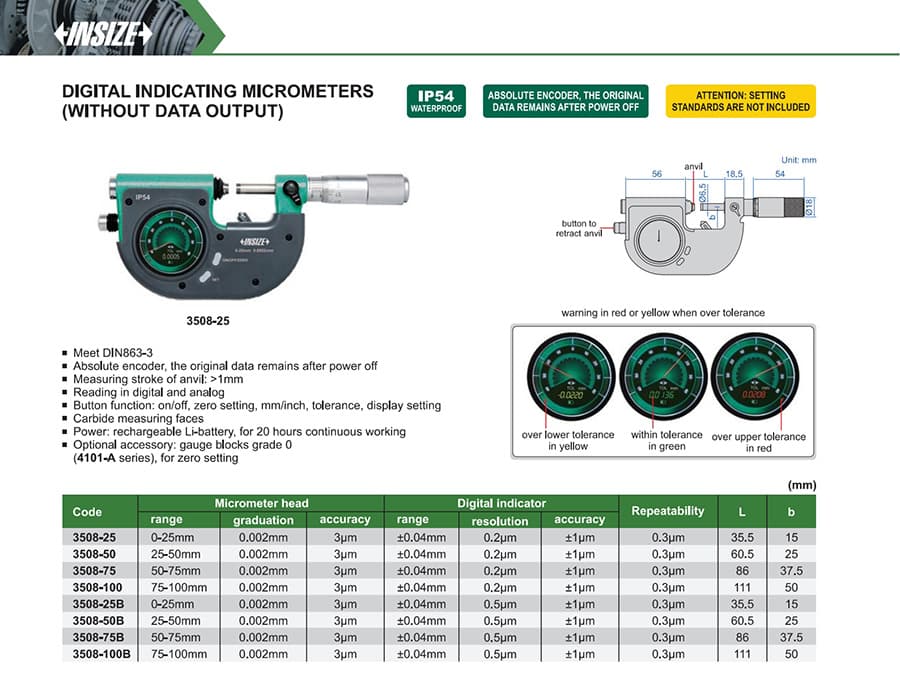

مشخصات با کاتالوگ فنی INSIZE و صفحهٔ محصول INSIZE مدل 3508 تطبیق داده شده است. دانلود کاتالوگ محصول (PDF)
