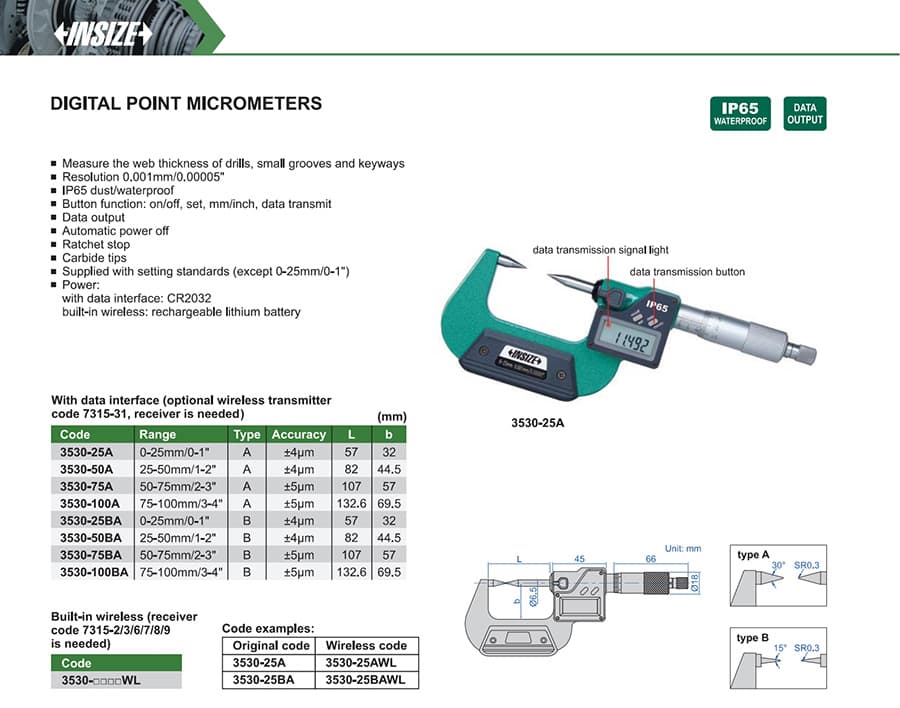

Digital Point Micrometers
میکرومتر نوکتیز دیجیتال INSIZE 3530 برای اندازه‌گیری جان مته و شیارهای کوچک؛ فرم A با زاویهٔ ۳۰° و B با ۱۵°. وضوح ۰٫۰۰۱ میلی‌متر، دقت ±۴ یا ±۵ میکرومتر و بازه تا ۱۰۰ میلی‌متر. کدهای WL وایرلس داخلی دارند؛ سایر کدها رابط خروجی داده دارند.
میکرومتر نوکتیز دیجیتال اینسایز مدل 3530 برای اندازه‌گیری ضخامت جان یا مغزی مته، شیارهای باریک و شیار خار طراحی شده است. نمایشگر دیجیتال خواندن اندازه را آسان می‌کند و وضوح دستگاه ۰٫۰۰۱ میلی‌متر (۰٫۰۰۰۰۵ اینچ) است. فرم A نوک ۳۰ درجه و فرم B نوک ۱۵ درجه دارد؛ هر دو با نوک کاربیدی و جغجغهٔ کنترل نیرو عرضه می‌شوند.
| کد مدل | بازهٔ اندازه‌گیری | فرم و زاویه | دقت | وضوح | انتقال داده |
|---|---|---|---|---|---|
| 3530-25A | ۰–۲۵ میلی‌متر / ۰–۱ اینچ | نوع A (۳۰°) | ±۴ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | رابط داده |
| 3530-25BA | ۰–۲۵ میلی‌متر / ۰–۱ اینچ | نوع B (۱۵°) | ±۴ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | رابط داده |
| 3530-25AWL | ۰–۲۵ میلی‌متر / ۰–۱ اینچ | نوع A (۳۰°) | ±۴ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | وایرلس داخلی |
| 3530-25BAWL | ۰–۲۵ میلی‌متر / ۰–۱ اینچ | نوع B (۱۵°) | ±۴ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | وایرلس داخلی |
| 3530-50A | ۲۵–۵۰ میلی‌متر / ۱–۲ اینچ | نوع A (۳۰°) | ±۴ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | رابط داده |
| 3530-50BA | ۲۵–۵۰ میلی‌متر / ۱–۲ اینچ | نوع B (۱۵°) | ±۴ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | رابط داده |
| 3530-50AWL | ۲۵–۵۰ میلی‌متر / ۱–۲ اینچ | نوع A (۳۰°) | ±۴ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | وایرلس داخلی |
| 3530-50BAWL | ۲۵–۵۰ میلی‌متر / ۱–۲ اینچ | نوع B (۱۵°) | ±۴ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | وایرلس داخلی |
| 3530-75A | ۵۰–۷۵ میلی‌متر / ۲–۳ اینچ | نوع A (۳۰°) | ±۵ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | رابط داده |
| 3530-75BA | ۵۰–۷۵ میلی‌متر / ۲–۳ اینچ | نوع B (۱۵°) | ±۵ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | رابط داده |
| 3530-75AWL | ۵۰–۷۵ میلی‌متر / ۲–۳ اینچ | نوع A (۳۰°) | ±۵ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | وایرلس داخلی |
| 3530-75BAWL | ۵۰–۷۵ میلی‌متر / ۲–۳ اینچ | نوع B (۱۵°) | ±۵ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | وایرلس داخلی |
| 3530-100A | ۷۵–۱۰۰ میلی‌متر / ۳–۴ اینچ | نوع A (۳۰°) | ±۵ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | رابط داده |
| 3530-100BA | ۷۵–۱۰۰ میلی‌متر / ۳–۴ اینچ | نوع B (۱۵°) | ±۵ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | رابط داده |
| 3530-100AWL | ۷۵–۱۰۰ میلی‌متر / ۳–۴ اینچ | نوع A (۳۰°) | ±۵ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | وایرلس داخلی |
| 3530-100BAWL | ۷۵–۱۰۰ میلی‌متر / ۳–۴ اینچ | نوع B (۱۵°) | ±۵ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | وایرلس داخلی |
برای کدهای مدل 3530، انتخاب A یا B شکل دسترسی نوک به قطعه را مشخص می‌کند؛ وجود WL نوع انتقال داده را مشخص می‌کند. بنابراین برای مثال 3530-50BAWL، بازهٔ ۲۵–۵۰ میلی‌متر، نوک نوع B با زاویهٔ ۱۵ درجه و وایرلس داخلی دارد.
طبق مشخصات سازنده، میلهٔ تنظیم برای بازه‌های بزرگ‌تر از ۰–۲۵ میلی‌متر همراه دستگاه است و برای بازهٔ ۰–۲۵ میلی‌متر ارائه نمی‌شود. برای نسخهٔ مکانیکی بدون نمایشگر، میکرومتر نوکتیز اینسایز 3230 را ببینید.
