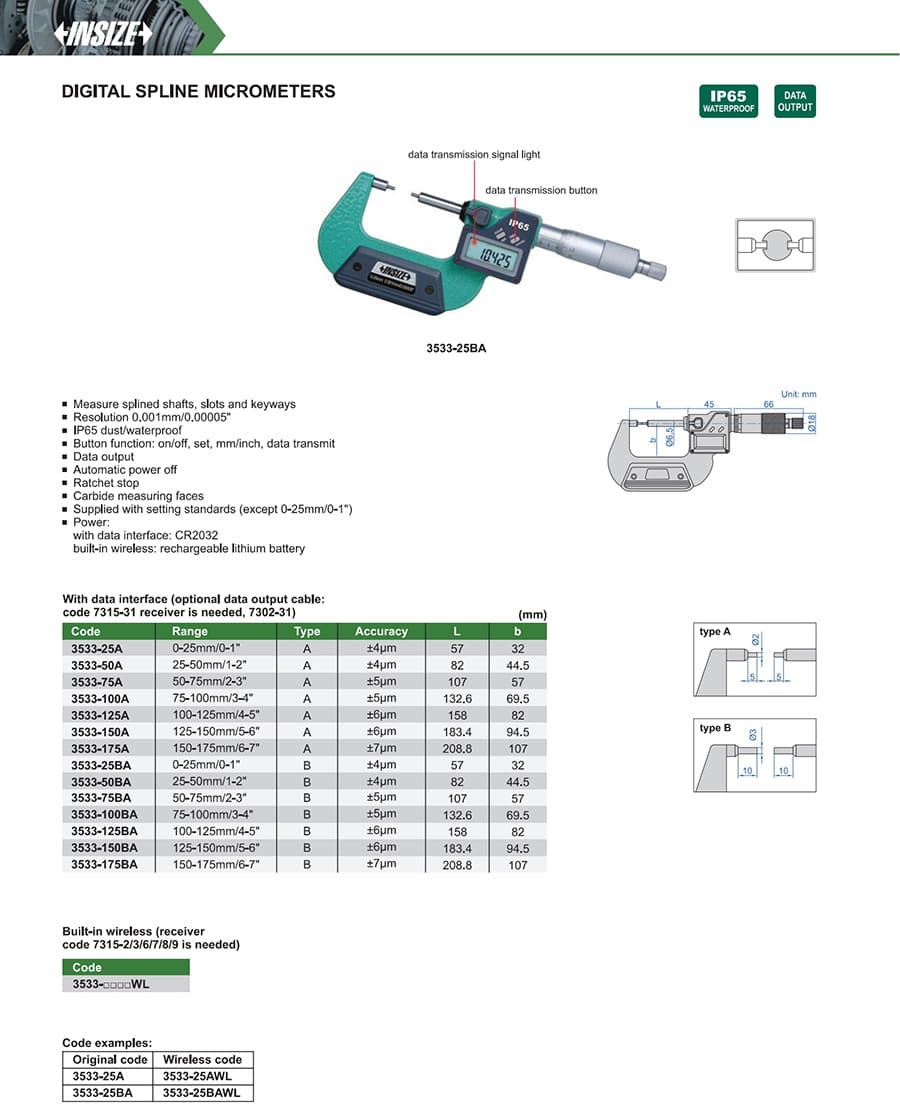

Digital Spline Micrometers
میکرومتر دیجیتال اسپلاین اینسایز 3533 برای شفت هزارخار، شیار و جای خار؛ وضوح ۰٫۰۰۱ میلی‌متر، IP65 و سطوح کاربیدی. فرم‌های A/B در هفت بازه تا ۱۵۰–۱۷۵ میلی‌متر با دقت ±۴ تا ±۷ میکرومتر؛ کدهای عادی رابط داده و کدهای WL بی‌سیم داخلی دارند.
میکرومتر اسپلاین دیجیتال اینسایز مدل 3533 برای اندازه‌گیری شفت‌های هزارخار، شیارها و جای خار است. نوع تماس A یا B را با شکل قطعه و نقطهٔ اندازه‌گیری تطبیق دهید. وضوح نمایش 0.001 میلی‌متر (0.00005 اینچ)، حفاظت IP65، سطوح اندازه‌گیری کاربیدی و جغجغهٔ محدودکنندهٔ نیرو از مشخصات اعلام‌شدهٔ سازنده هستند.
| کد رابط‌دار | کد بی‌سیم داخلی (WL) | نوع | بازهٔ اندازه‌گیری | دقت | وضوح |
|---|---|---|---|---|---|
| 3533-25A | 3533-25AWL | A | 0–25 mm (0–1″) | ±4 µm | 0.001 mm (0.00005″) |
| 3533-25BA | 3533-25BAWL | B | 0–25 mm (0–1″) | ±4 µm | 0.001 mm (0.00005″) |
| 3533-50A | 3533-50AWL | A | 25–50 mm (1–2″) | ±4 µm | 0.001 mm (0.00005″) |
| 3533-50BA | 3533-50BAWL | B | 25–50 mm (1–2″) | ±4 µm | 0.001 mm (0.00005″) |
| 3533-75A | 3533-75AWL | A | 50–75 mm (2–3″) | ±5 µm | 0.001 mm (0.00005″) |
| 3533-75BA | 3533-75BAWL | B | 50–75 mm (2–3″) | ±5 µm | 0.001 mm (0.00005″) |
| 3533-100A | 3533-100AWL | A | 75–100 mm (3–4″) | ±5 µm | 0.001 mm (0.00005″) |
| 3533-100BA | 3533-100BAWL | B | 75–100 mm (3–4″) | ±5 µm | 0.001 mm (0.00005″) |
| 3533-125A | 3533-125AWL | A | 100–125 mm (4–5″) | ±6 µm | 0.001 mm (0.00005″) |
| 3533-125BA | 3533-125BAWL | B | 100–125 mm (4–5″) | ±6 µm | 0.001 mm (0.00005″) |
| 3533-150A | 3533-150AWL | A | 125–150 mm (5–6″) | ±6 µm | 0.001 mm (0.00005″) |
| 3533-150BA | 3533-150BAWL | B | 125–150 mm (5–6″) | ±6 µm | 0.001 mm (0.00005″) |
| 3533-175A | 3533-175AWL | A | 150–175 mm (6–7″) | ±7 µm | 0.001 mm (0.00005″) |
| 3533-175BA | 3533-175BAWL | B | 150–175 mm (6–7″) | ±7 µm | 0.001 mm (0.00005″) |
کدهای بدون پسوند WL دارای رابط داده هستند؛ کدهای دارای پسوند WL در مشخصات اینسایز با انتقال دادهٔ بی‌سیم داخلی معرفی شده‌اند. برای مدل رابط‌دار، کابل خروجی دادهٔ اختیاری 7315-31 و گیرندهٔ 7302-31 در کاتالوگ سازنده ذکر شده است. سازگاری گیرنده و اقلام داخل بسته را پیش از سفارش با فروشنده تطبیق دهید.
اگر مدل مکانیکی و بدون خروجی دیجیتال می‌خواهید، میکرومتر اسپلاین اینسایز 3233 را ببینید. برای بازه‌های بالاتر از 175 میلی‌متر، مدل مکانیکی میکرومتر اسپلاین اینسایز 3658 بازه‌های بیشتری دارد؛ نوع و هندسهٔ تماس را با قطعه تطبیق دهید.
