Digital Non-Rotating Spindle Disk Micrometers

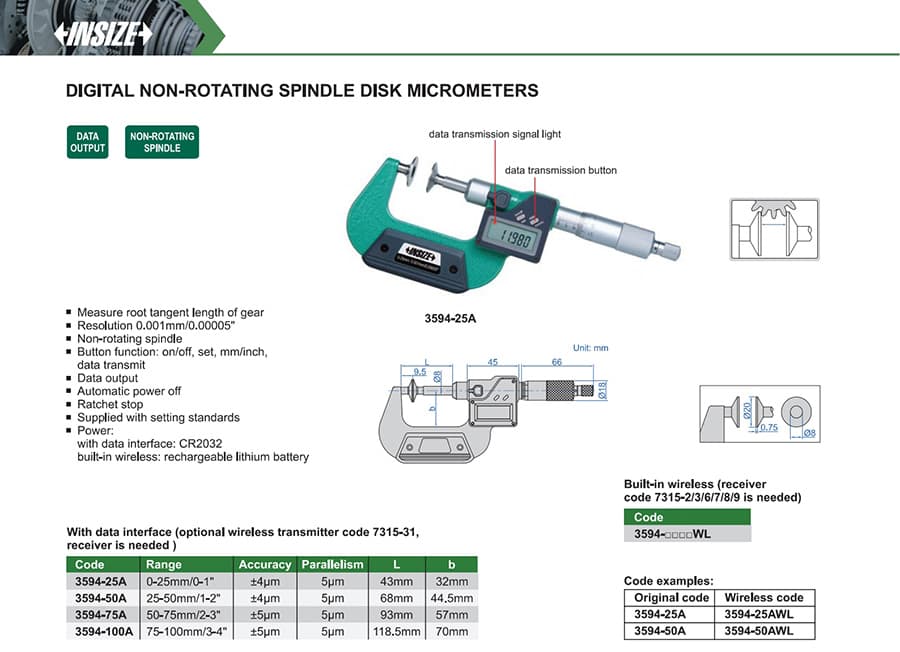

میکرومتر دیسکی دیجیتال اینسایز 3594 برای اندازه‌گیری طول نرمال مشترک یا مماس ریشهٔ چرخدنده؛ وضوح ۰٫۰۰۱ میلی‌متر و چهار بازه تا ۱۰۰ میلی‌متر. دقت ±۴ میکرومتر در دو بازهٔ نخست و ±۵ میکرومتر در دو بازهٔ بالاتر است؛ نسخه‌های A رابط داده و نسخه‌های AWL بی‌سیم داخلی دارند.
میکرومتر دیسکی دیجیتال اینسایز مدل 3594 برای اندازه‌گیری چرخدنده، از جمله طول نرمال مشترک و طول مماس ریشهٔ دندانه طراحی شده است. دوک غیرچرخان و سطوح اندازه‌گیری دیسکی آن برای این کاربرد تخصصی مناسب‌اند. وضوح نمایش دستگاه ۰٫۰۰۱ میلی‌متر (۰٫۰۰۰۰۵ اینچ) است.
| بازهٔ اندازه‌گیری | کد رابط‌دار | کد بی‌سیم داخلی | دقت | موازی‌بودن سطوح | وضوح |
|---|---|---|---|---|---|
| ۰ تا ۲۵ میلی‌متر (۰ تا ۱ اینچ) | 3594-25A | 3594-25AWL | ±۴ میکرومتر | ۵ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ |
| ۲۵ تا ۵۰ میلی‌متر (۱ تا ۲ اینچ) | 3594-50A | 3594-50AWL | ±۴ میکرومتر | ۵ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ |
| ۵۰ تا ۷۵ میلی‌متر (۲ تا ۳ اینچ) | 3594-75A | 3594-75AWL | ±۵ میکرومتر | ۵ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ |
| ۷۵ تا ۱۰۰ میلی‌متر (۳ تا ۴ اینچ) | 3594-100A | 3594-100AWL | ±۵ میکرومتر | ۵ میکرومتر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ |
کدهای A دارای رابط خروجی داده هستند؛ کدهای AWL فرستندهٔ بی‌سیم داخلی دارند. دستگاه دکمه‌های روشن/خاموش، تنظیم صفر، انتخاب میلی‌متر/اینچ و ارسال داده، خاموشی خودکار و جغجغهٔ محدودکنندهٔ نیرو دارد. استانداردهای تنظیم نیز طبق مشخصات سازنده همراه محصول عرضه می‌شوند.
کابل‌های خروجی داده با کدهای 7315-31 و 7302-31 به‌عنوان متعلقات اختیاری معرفی شده‌اند؛ برای کابل 7315-31 به گیرنده نیاز است. پیش از سفارش، بازهٔ اندازه‌گیری و نوع انتقال دادهٔ موردنیاز را با کد مدل تطبیق دهید.
برای مقایسه با نسخهٔ مکانیکی همین خانواده، میکرومتر دیسکی مکانیکی اینسایز 3294 را ببینید.
