Digital Gear Root Diameter Micrometers
میکرومتر دیجیتال اینسایز 3597 برای اندازه‌گیری قطر دایره ریشهٔ چرخدنده؛ دارای ۹ بازه از ۵–۱۰۰ تا ۸۰۰–۹۰۰ میلی‌متر، دقت ۳ تا ۱۰ میکرومتر و نسخه‌های رابط داده یا بی‌سیم داخلی WL.

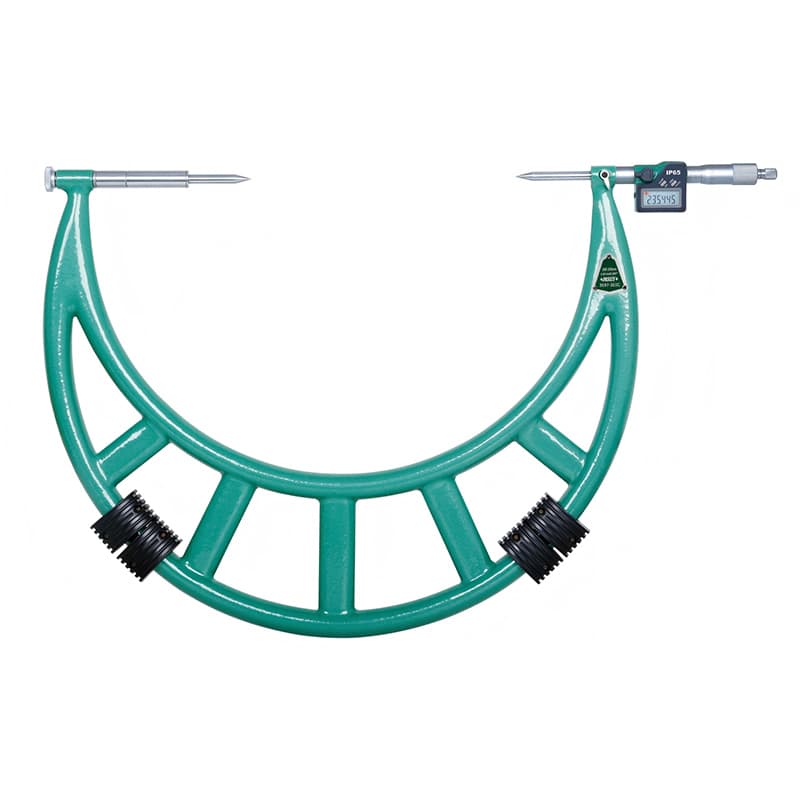

میکرومتر دیجیتال قطر ریشه چرخدنده اینسایز مدل 3597 برای اندازه‌گیری قطر دایره ریشهٔ چرخدنده به‌کار می‌رود؛ یعنی قطر بخش پایینی فضای بین دندانه‌ها. این ابزار را با میکرومتر دندانه چرخدنده که ضخامت دندانه را می‌سنجد اشتباه نگیرید. مدل 3597 در ۹ بازه و دو شیوهٔ انتقال داده عرضه می‌شود. کد دقیق را بر اساس بازهٔ قطعه و نیاز اتصال به رایانه یا دستگاه ثبت داده انتخاب کنید.

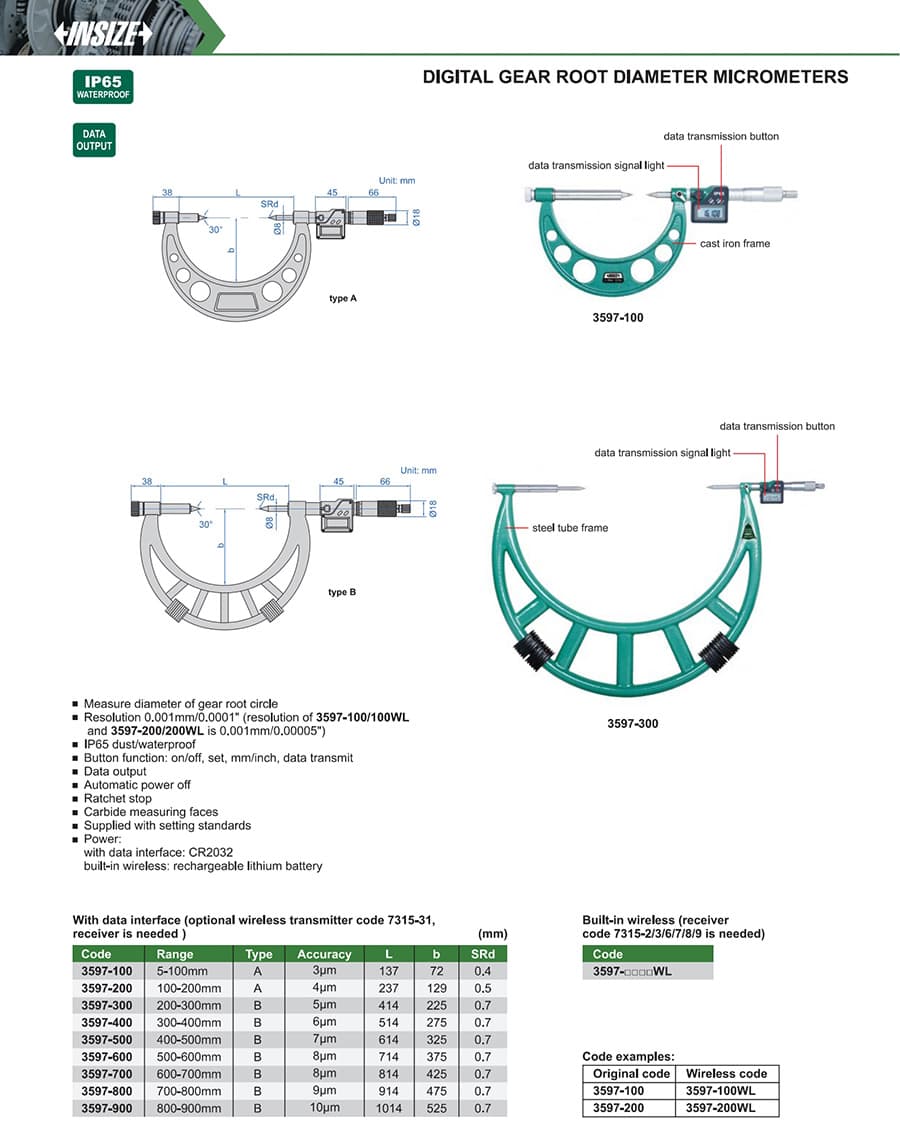

| کد مدل | بازه اندازه‌گیری | نوع | دقت اعلام‌شده | شعاع تماس SRd | تفکیک‌پذیری | انتقال داده |
|---|---|---|---|---|---|---|
| 3597-100 / 3597-100WL | ۵ تا ۱۰۰ میلی‌متر | A | ۳ میکرومتر | ۰٫۴ میلی‌متر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | رابط داده / بی‌سیم داخلی (WL) |
| 3597-200 / 3597-200WL | ۱۰۰ تا ۲۰۰ میلی‌متر | A | ۴ میکرومتر | ۰٫۵ میلی‌متر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۰۵ اینچ | رابط داده / بی‌سیم داخلی (WL) |
| 3597-300 / 3597-300WL | ۲۰۰ تا ۳۰۰ میلی‌متر | B | ۵ میکرومتر | ۰٫۷ میلی‌متر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۱ اینچ | رابط داده / بی‌سیم داخلی (WL) |
| 3597-400 / 3597-400WL | ۳۰۰ تا ۴۰۰ میلی‌متر | B | ۶ میکرومتر | ۰٫۷ میلی‌متر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۱ اینچ | رابط داده / بی‌سیم داخلی (WL) |
| 3597-500 / 3597-500WL | ۴۰۰ تا ۵۰۰ میلی‌متر | B | ۷ میکرومتر | ۰٫۷ میلی‌متر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۱ اینچ | رابط داده / بی‌سیم داخلی (WL) |
| 3597-600 / 3597-600WL | ۵۰۰ تا ۶۰۰ میلی‌متر | B | ۸ میکرومتر | ۰٫۷ میلی‌متر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۱ اینچ | رابط داده / بی‌سیم داخلی (WL) |
| 3597-700 / 3597-700WL | ۶۰۰ تا ۷۰۰ میلی‌متر | B | ۸ میکرومتر | ۰٫۷ میلی‌متر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۱ اینچ | رابط داده / بی‌سیم داخلی (WL) |
| 3597-800 / 3597-800WL | ۷۰۰ تا ۸۰۰ میلی‌متر | B | ۹ میکرومتر | ۰٫۷ میلی‌متر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۱ اینچ | رابط داده / بی‌سیم داخلی (WL) |
| 3597-900 / 3597-900WL | ۸۰۰ تا ۹۰۰ میلی‌متر | B | ۱۰ میکرومتر | ۰٫۷ میلی‌متر | ۰٫۰۰۱ میلی‌متر / ۰٫۰۰۰۱ اینچ | رابط داده / بی‌سیم داخلی (WL) |
توجه: دقت و تفکیک‌پذیری دو مشخصهٔ متفاوت‌اند؛ دقت هر بازه در جدول آمده است. در کاتالوگ سازنده، دو بازهٔ اول از نوع A و بازه‌های ۲۰۰ تا ۹۰۰ میلی‌متر از نوع B معرفی شده‌اند. انتخاب نهایی را با ابعاد چرخدنده، روش کنترل و استاندارد کاری خود تطبیق دهید.
برای نسخه‌های دارای رابط داده، فرستندهٔ بی‌سیم 7315-31 (با نیاز به گیرندهٔ سازگار)، فرستندهٔ بلوتوث 7214-31 یا کابل 7302-31 به‌عنوان لوازم جانبی معرفی شده‌اند؛ این اقلام را با خود میکرومتر یا نسخهٔ WL یکی فرض نکنید و سازگاری و موجودی را پیش از خرید بررسی کنید.
اگر نمایش دیجیتال و خروجی داده لازم نیست، میکرومتر مکانیکی قطر ریشه چرخدنده اینسایز 3297 گزینهٔ هم‌کاربرد این مدل است. برای سنجش ضخامت دندانه، ابزار مخصوص همان اندازه‌گیری را انتخاب کنید؛ 3597 برای اعلام ضخامت دندانه معرفی نشده است.
