External Gear Tooth Micrometers
میکرومتر مکانیکی چرخدنده برای اندازهگیری روی پین؛ جغجغه‌دار، تقسیم‌بندی ۰٫۰۱ میلی‌متر و مطابق DIN 863-3. بازه‌های ۰–۲۵ تا ۵۵۰–۶۰۰ میلی‌متر؛ لقمه‌ها و استاندارد تنظیم جداگانه‌اند.

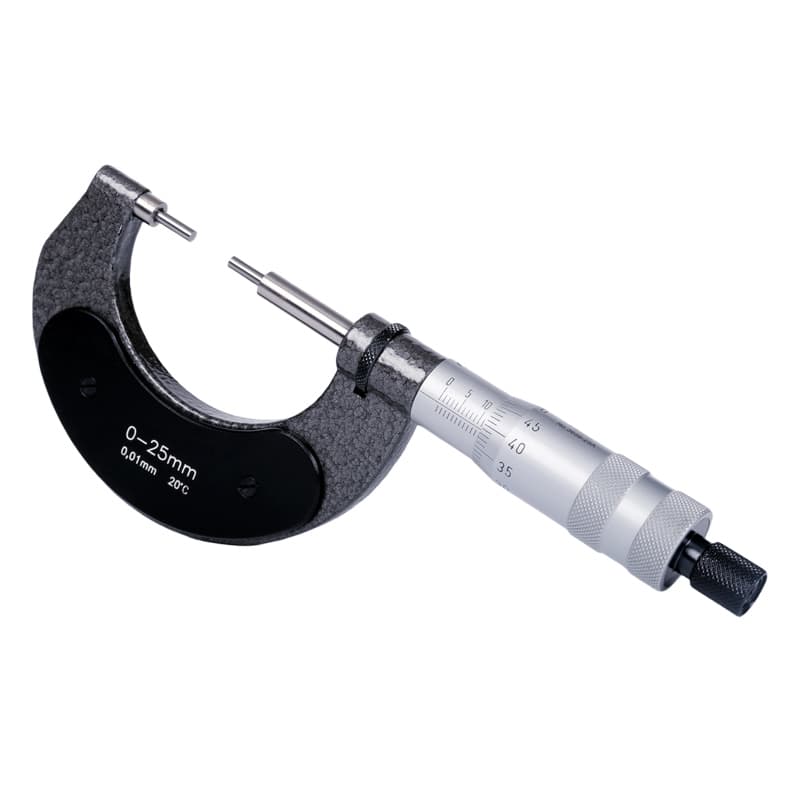

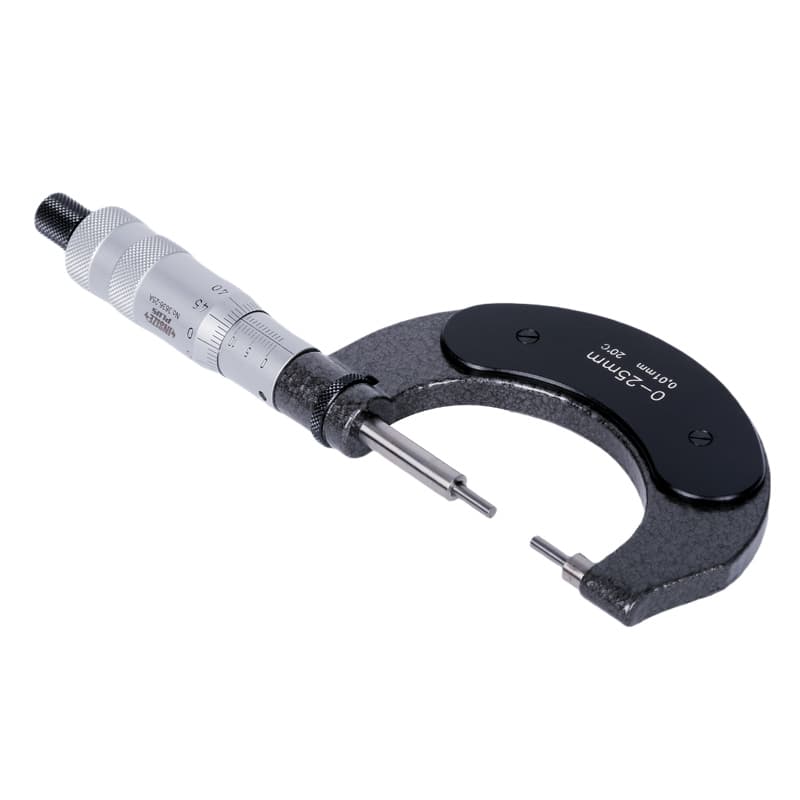

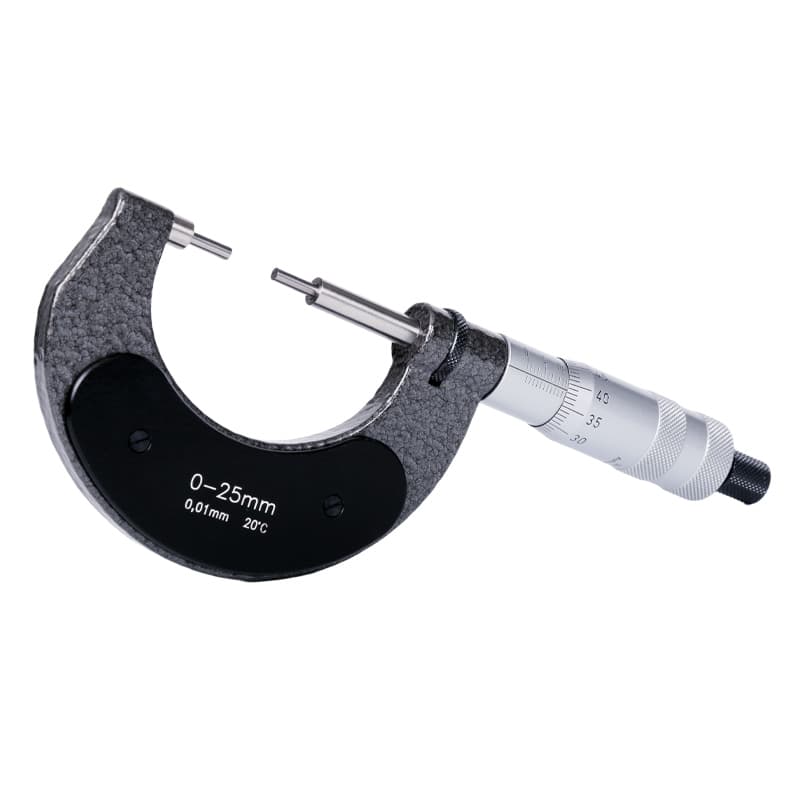

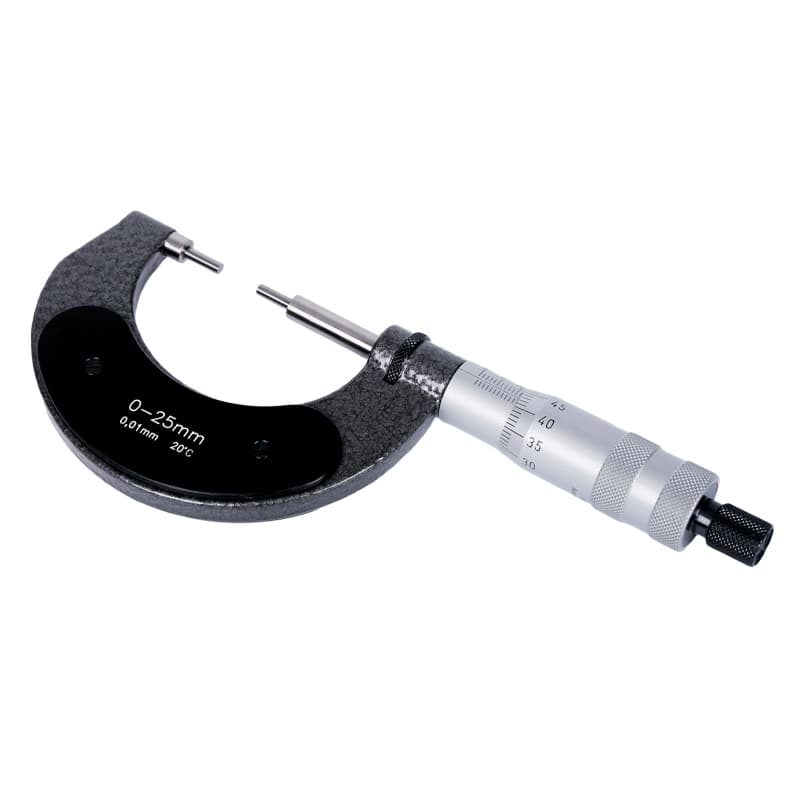

میکرومتر چرخدنده خارجی اینسایز مدل 3636 برای اندازهگیری روی پینِ چرخدنده و کنترل قطر اندازه‌گیری‌شده روی پین‌ها طراحی شده است؛ بنابراین با میکرومتر معمولیِ سطوح تخت جایگزین نمی‌شود. دستگاه مکانیکی، جغجغه‌دار و دارای تقسیم‌بندی ۰٫۰۱ میلی‌متر است و مشخصات سازنده آن با DIN 863-3 اعلام شده است. بازه، دقت و ابعاد با کد مدل تغییر می‌کند.
ابعاد L، b و ØD مطابق جدول کاتالوگ سازنده‌اند. همهٔ کدهای فهرست‌شده در کاتالوگ با علامت گواهی بازرسی سازنده مشخص شده‌اند.
| کد | بازه اندازهگیری (mm) | دقت | L (mm) | b (mm) | ØD (mm) |
|---|---|---|---|---|---|
| 3636-25A | ۰–۲۵ | ۳ µm | ۶۲ | ۳۴ | ۲۰ |
| 3636-50A | ۲۵–۵۰ | ۳ µm | ۸۷ | ۴۶ | ۲۰ |
| 3636-75A | ۵۰–۷۵ | ۴ µm | ۱۱۲ | ۶۰ | ۲۰ |
| 3636-100A | ۷۵–۱۰۰ | ۴ µm | ۱۳۹ | ۷۲ | ۲۰ |
| 3636-125A | ۱۰۰–۱۲۵ | ۵ µm | ۱۶۴ | ۸۵ | ۲۰ |
| 3636-150A | ۱۲۵–۱۵۰ | ۵ µm | ۱۹۰ | ۹۷ | ۲۰ |
| 3636-175A | ۱۵۰–۱۷۵ | ۵ µm | ۲۱۵ | ۱۱۰ | ۲۰ |
| 3636-200A | ۱۷۵–۲۰۰ | ۵ µm | ۲۴۰ | ۱۲۲ | ۲۰ |
| 3636-225A | ۲۰۰–۲۲۵ | ۶ µm | ۲۶۴ | ۱۳۵ | ۲۰ |
| 3636-250A | ۲۲۵–۲۵۰ | ۶ µm | ۲۹۰ | ۱۴۸ | ۲۰ |
| 3636-300A | ۲۵۰–۳۰۰ | ۶ µm | ۳۲۵ | ۱۶۵ | ۲۴ |
| 3636-350A | ۳۰۰–۳۵۰ | ۷ µm | ۳۷۰ | ۱۹۰ | ۲۴ |
| 3636-400A | ۳۵۰–۴۰۰ | ۷ µm | ۴۳۰ | ۲۲۰ | ۲۴ |
| 3636-450A | ۴۰۰–۴۵۰ | ۸ µm | ۴۷۵ | ۲۵۰ | ۲۴ |
| 3636-500A | ۴۵۰–۵۰۰ | ۸ µm | ۵۳۰ | ۲۷۳ | ۲۴ |
| 3636-550A | ۵۰۰–۵۵۰ | ۹ µm | ۵۷۰ | ۲۹۱ | ۲۴ |
| 3636-600A | ۵۵۰–۶۰۰ | ۹ µm | ۶۳۰ | ۳۲۳ | ۲۴ |

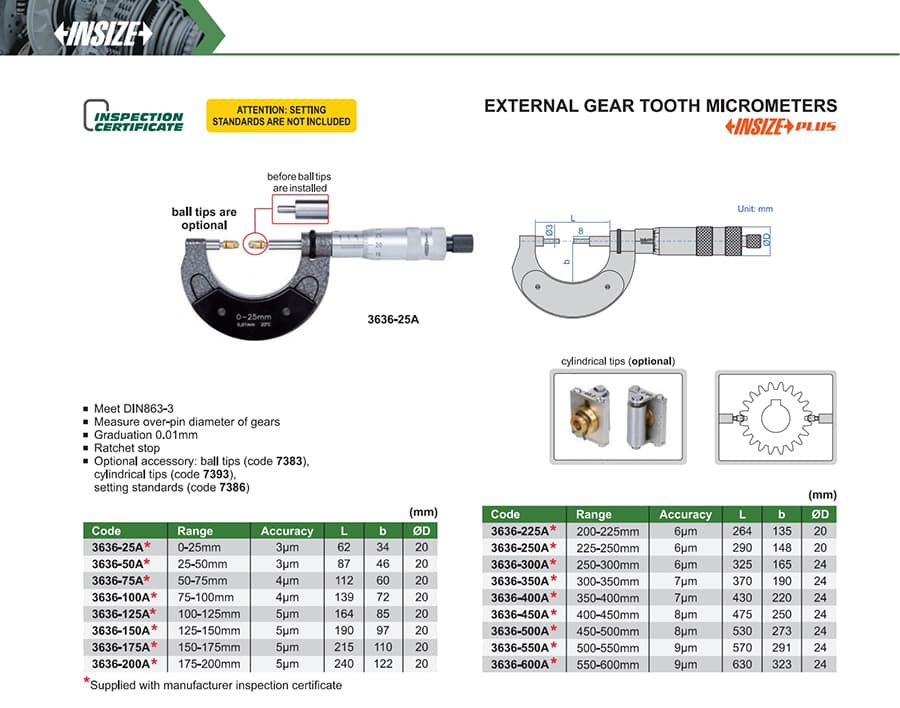

نکته درباره تصویر کاتالوگ گالری: تصویر ذخیره‌شده از نسخه‌ای قدیمی‌تر است و برای لقمه توپی کد 7383 نشان می‌دهد؛ برای انتخاب فعلی به کد 7389 در کاتالوگ ۲۰۲۵ و دستورالعمل ۲۰۲۶ توجه کنید. کد استاندارد تنظیم نیز همان‌طور که بالا توضیح داده شد بین اسناد اختلاف دارد.
برای انتخاب دقیق، ماژول و هندسه چرخدنده، نوع پین/لقمه، بازه موردنیاز و روش صفرکردن را مشخص کنید. دقت جدول مربوط به خود میکرومتر طبق کد است؛ نتیجه نهاییِ اندازهگیری روی پین به انتخاب پین مناسب، تنظیم صفر و روش تماس نیز وابسته است.
