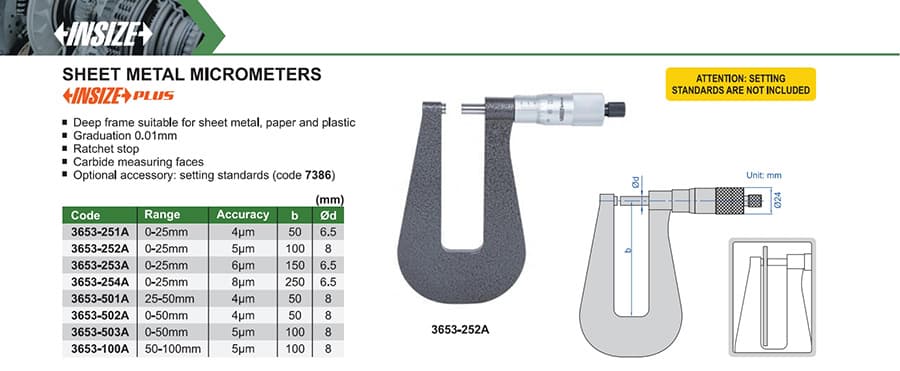

Sheet Metal Micrometers
میکرومتر فریم‌عمیق اینسایز 3653 برای اندازه‌گیری ضخامت ورق فلزی، کاغذ و پلاستیک؛ سطوح کاربیدی، جغجغه و تقسیم‌بندی ۰٫۰۱ میلی‌متر. هشت کد با عمق فریم ۵۰ تا ۲۵۰ میلی‌متر و دقت ۴ تا ۸ میکرومتر؛ استاندارد تنظیم 7386 جداگانه است.
میکرومتر ورق با فریم عمیق اینسایز مدل 3653 برای اندازه‌گیری ضخامت ورق فلزی، کاغذ و پلاستیک طراحی شده است. عمق گلوگاه فریم بین کدها متفاوت است؛ پیش از انتخاب، هم بازهٔ اندازه‌گیری و هم عمق دسترسی b را با قطعه تطبیق دهید. سطوح اندازه‌گیری کاربیدی، جغجغه و تقسیم‌بندی 0.01 میلی‌متر از مشخصات این ابزار هستند.
ابعاد b عمق گلوگاه و Ød قطر سطح تماس را نشان می‌دهد.
| کد | بازهٔ اندازه‌گیری | دقت اعلام‌شده | تقسیم‌بندی | عمق فریم b | قطر تماس Ød |
|---|---|---|---|---|---|
| 3653-251A | 0–25 mm | 4 µm | 0.01 mm | 50 mm | Ø6.5 mm |
| 3653-252A | 0–25 mm | 5 µm | 0.01 mm | 100 mm | Ø8 mm |
| 3653-253A | 0–25 mm | 6 µm | 0.01 mm | 150 mm | Ø6.5 mm |
| 3653-254A | 0–25 mm | 8 µm | 0.01 mm | 250 mm | Ø6.5 mm |
| 3653-501A | 25–50 mm | 4 µm | 0.01 mm | 50 mm | Ø8 mm |
| 3653-502A | 0–50 mm | 4 µm | 0.01 mm | 50 mm | Ø8 mm |
| 3653-503A | 0–50 mm | 5 µm | 0.01 mm | 100 mm | Ø8 mm |
| 3653-100A | 50–100 mm | 5 µm | 0.01 mm | 100 mm | Ø8 mm |
برای مدل دیجیتال فریم‌عمیق، صفحهٔ میکرومتر دیجیتال ورق اینسایز 3539 را ببینید؛ بازه و عمق فریم آن را جداگانه با نیازتان مقایسه کنید.
