Spline Micrometers
میکرومتر اسپلاین اینسایز 3658 برای اندازه‌گیری شفت‌های هزارخار، شیار و جای خار؛ سطوح اندازه‌گیری کاربیدی، جغجغه و تقسیم‌بندی ۰٫۰۱ میلی‌متر. ده بازه از ۰–۲۵ تا ۲۲۵–۲۵۰ میلی‌متر با دقت وابسته به کد ۴ تا ۸ میکرومتر.

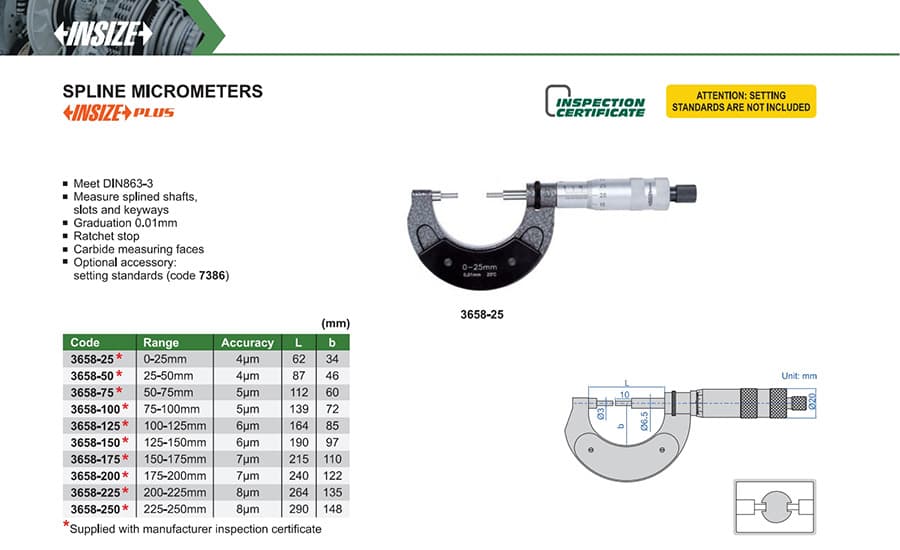

میکرومتر اسپلاین (هزارخار) اینسایز مدل 3658 برای اندازه‌گیری ابعاد شفت‌های اسپلاین/هزارخار، شیارها و جای خار طراحی شده است. این میکرومتر مکانیکی، سطوح اندازه‌گیری کاربیدی و جغجغهٔ محدودکنندهٔ نیرو دارد و طبق مشخصات رسمی با DIN 863-3 مطابقت دارد. تقسیم‌بندی آن 0.01 میلی‌متر است؛ دقت و بازه به کد انتخابی وابسته‌اند.
| کد رسمی محصول | بازهٔ اندازه‌گیری | دقت اعلام‌شده | تقسیم‌بندی |
|---|---|---|---|
| 3658-25 | 0–25 mm | 4 µm | 0.01 mm |
| 3658-50 | 25–50 mm | 4 µm | 0.01 mm |
| 3658-75 | 50–75 mm | 5 µm | 0.01 mm |
| 3658-100 | 75–100 mm | 5 µm | 0.01 mm |
| 3658-125 | 100–125 mm | 6 µm | 0.01 mm |
| 3658-150 | 125–150 mm | 6 µm | 0.01 mm |
| 3658-175 | 150–175 mm | 7 µm | 0.01 mm |
| 3658-200 | 175–200 mm | 7 µm | 0.01 mm |
| 3658-225 | 200–225 mm | 8 µm | 0.01 mm |
| 3658-250 | 225–250 mm | 8 µm | 0.01 mm |
در صفحهٔ رسمی محصول، کدها بدون پسوند RD درج شده‌اند؛ بعضی بروشورهای رسمی منطقه‌ای همان کدها را با پسوند RD نشان می‌دهند. کد دقیق مندرج در پیش‌فاکتور را پیش از خرید با فروشنده تطبیق دهید.
برای مقایسهٔ ابزارهای همین کاربرد، میکرومتر اسپلاین اینسایز 3233 با فرم‌های A و B، یا نسخهٔ دیجیتال میکرومتر اسپلاین دیجیتال اینسایز 3533 را ببینید؛ بازه و شکل سطوح تماس این مدل‌ها را پیش از انتخاب جداگانه بررسی کنید.
