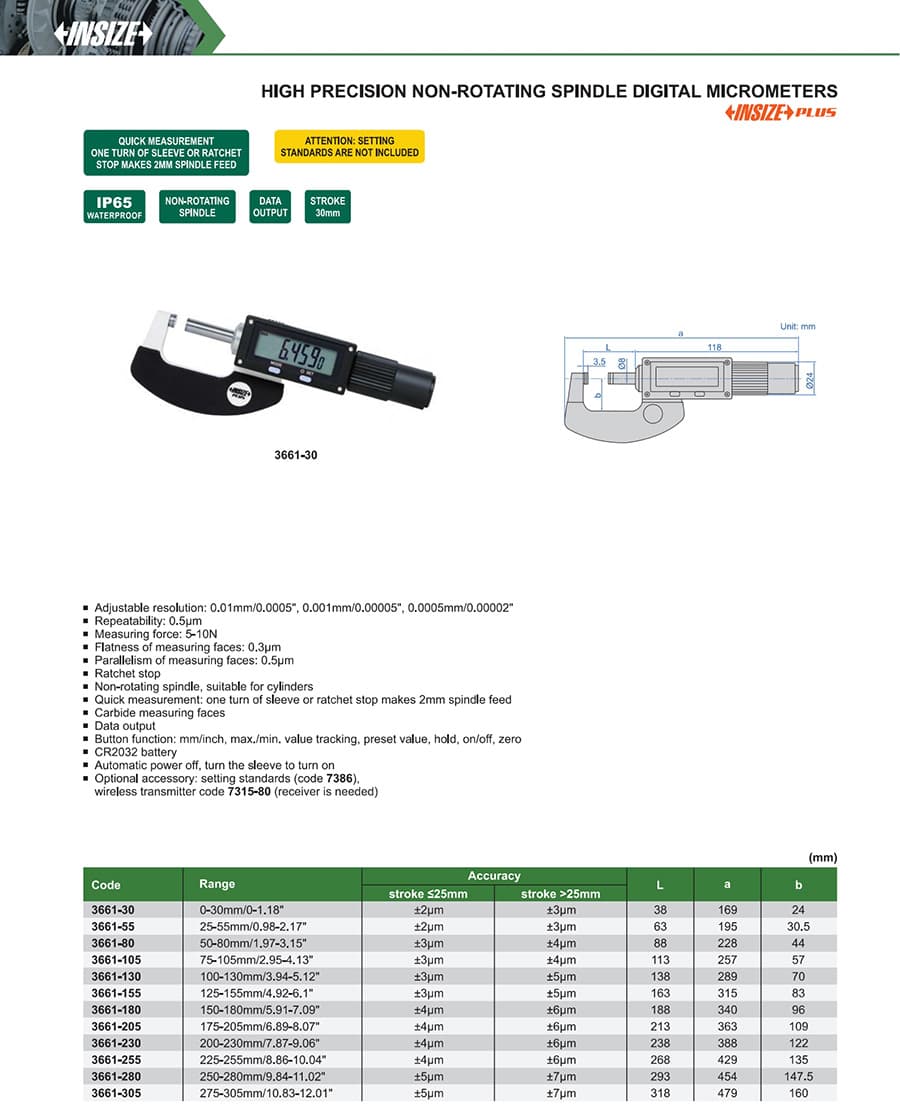

High Precision Non-Rotating Spindle Digital Micrometers
سری 3661 اینسایز، میکرومتر دیجیتال فوقدقیق با اسپیندل غیرچرخان در 12 بازهٔ هم‌پوشان تا 305 میلیمتر. دقت به حرکت اسپیندل وابسته است؛ تکرارپذیری 0.5 میکرومتر و تختی/موازی‌بودن سطوح به‌ترتیب 0.3/0.5 میکرومتر است. استاندارد تنظیم صفر جداگانه تهیه می‌شود.
میکرومتر دیجیتال سری 3661 اینسایز با اسپیندل غیرچرخان برای اندازه‌گیری قطعات استوانه‌ای طراحی شده است. 12 مدل با بازه‌های 30 میلی‌متری و هم‌پوشانی 5 میلی‌متری دارد؛ هر کد فقط بازهٔ همان مدل را می‌سنجد. دقت هر ردیف نیز به میزان کورس اسپیندل وابسته است: حرکت حداکثر 25 میلیمتر یا بیشتر از 25 میلیمتر.
| کد | بازه | دقت با کورس ≤25 mm | دقت با کورس >25 mm | تکرارپذیری | تختی / موازی‌بودن سطوح | ابعاد نقشه L × a × b |
|---|---|---|---|---|---|---|
| 3661-30 | 0–30 mm | ±2 µm | ±3 µm | 0.5 µm | 0.3 / 0.5 µm | 38 × 169 × 24 mm |
| 3661-55 | 25–55 mm | ±2 µm | ±3 µm | 0.5 µm | 0.3 / 0.5 µm | 63 × 195 × 30.5 mm |
| 3661-80 | 50–80 mm | ±3 µm | ±4 µm | 0.5 µm | 0.3 / 0.5 µm | 88 × 228 × 44 mm |
| 3661-105 | 75–105 mm | ±3 µm | ±4 µm | 0.5 µm | 0.3 / 0.5 µm | 113 × 257 × 57 mm |
| 3661-130 | 100–130 mm | ±3 µm | ±5 µm | 0.5 µm | 0.3 / 0.5 µm | 138 × 289 × 70 mm |
| 3661-155 | 125–155 mm | ±3 µm | ±5 µm | 0.5 µm | 0.3 / 0.5 µm | 163 × 315 × 83 mm |
| 3661-180 | 150–180 mm | ±4 µm | ±6 µm | 0.5 µm | 0.3 / 0.5 µm | 188 × 340 × 96 mm |
| 3661-205 | 175–205 mm | ±4 µm | ±6 µm | 0.5 µm | 0.3 / 0.5 µm | 213 × 363 × 109 mm |
| 3661-230 | 200–230 mm | ±4 µm | ±6 µm | 0.5 µm | 0.3 / 0.5 µm | 238 × 388 × 122 mm |
| 3661-255 | 225–255 mm | ±4 µm | ±6 µm | 0.5 µm | 0.3 / 0.5 µm | 268 × 429 × 135 mm |
| 3661-280 | 250–280 mm | ±5 µm | ±7 µm | 0.5 µm | 0.3 / 0.5 µm | 293 × 454 × 147.5 mm |
| 3661-305 | 275–305 mm | ±5 µm | ±7 µm | 0.5 µm | 0.3 / 0.5 µm | 318 × 479 × 160 mm |
استاندارد تنظیم صفر با کد 7386 در بستهٔ پایه نیست و باید جداگانه تهیه شود. فرستندهٔ بی‌سیم کد 7315-80 اختیاری است و برای کار به گیرنده نیاز دارد. کابل‌های خروجی دادهٔ ذکرشده در راهنمای رسمی: 7305-A03، 7305-SPC4 و 7306-80.
