Outside Micrometers With Interchangeable Anvils
میکرومتر خارجسنج بزرگ INSIZE 3675 با سندان‌های قابلتعویض؛ 19 کد از بازهٔ 100–200 تا 1900–2000 میلیمتر، دقت 6 تا 22 میکرومتر و تقسیم‌بندی 0.01 میلیمتر. استاندارد تنظیم کد 7386 جداگانه تهیه می‌شود.
میکرومتر خارجسنج بزرگ INSIZE PLUS مدل 3675 برای اندازه‌گیری ابعاد خارجی در بازه‌های بلند و با سندان قابلتعویض طراحی شده است. این خانواده 19 کد متریک دارد؛ از 3675-200 با بازهٔ 100–200 میلیمتر تا 3675-2000 با بازهٔ 1900–2000 میلیمتر. عدد انتهای کد، کران بالای بازه است و به معنی اندازه‌گیری از صفر نیست؛ برای نمونه، 3675-200 ابزار 100 تا 200 میلیمتر است، نه صفر تا 200.
مهم: استانداردهای تنظیم در بستهٔ مدل 3675 وجود ندارند. سازنده ست استاندارد را با کد 7386 به‌عنوان متعلقهٔ اختیاری معرفی می‌کند؛ در صورت نیاز، آن را جداگانه استعلام کنید.
| کد | بازهٔ اندازه‌گیری | دقت | L (mm) | b (mm) | وزن |
|---|---|---|---|---|---|
| 3675-200 | 100–200 mm | 6 μm | 240 | 122 | 1.2 kg |
| 3675-300 | 200–300 mm | 6 μm | 325 | 165 | 1.5 kg |
| 3675-400 | 300–400 mm | 7 μm | 430 | 220 | 1.9 kg |
| 3675-500 | 400–500 mm | 8 μm | 530 | 273 | 2.4 kg |
| 3675-600 | 500–600 mm | 9 μm | 630 | 323 | 3.1 kg |
| 3675-700 | 600–700 mm | 9 μm | 730 | 378 | 3.8 kg |
| 3675-800 | 700–800 mm | 9 μm | 830 | 423 | 4.2 kg |
| 3675-900 | 800–900 mm | 10 μm | 930 | 473 | 5.0 kg |
| 3675-1000 | 900–1000 mm | 10 μm | 1030 | 520 | 6.2 kg |
| 3675-1100 | 1000–1100 mm | 11 μm | 1135 | 585 | 7.6 kg |
| 3675-1200 | 1100–1200 mm | 11 μm | 1230 | 635 | 8.6 kg |
| 3675-1300 | 1200–1300 mm | 12 μm | 1335 | 685 | 9.7 kg |
| 3675-1400 | 1300–1400 mm | 12 μm | 1430 | 735 | 11.3 kg |
| 3675-1500 | 1400–1500 mm | 13 μm | 1530 | 780 | 12.5 kg |
| 3675-1600 | 1500–1600 mm | 18 μm | 1660 | 840 | 13.6 kg |
| 3675-1700 | 1600–1700 mm | 19 μm | 1765 | 890 | 14.9 kg |
| 3675-1800 | 1700–1800 mm | 20 μm | 1870 | 940 | 16.2 kg |
| 3675-1900 | 1800–1900 mm | 21 μm | 1970 | 1000 | 17.5 kg |
| 3675-2000 | 1900–2000 mm | 22 μm | 2075 | 1055 | 18.8 kg |
L و b ابعاد درج‌شده در کاتالوگ و وزن، وزن تقریبی همان کد بر اساس جدول سازنده است. اختلاف دقت بین کدها را هنگام انتخاب لحاظ کنید؛ به‌ویژه دقت مدل‌های 1500–1600 میلیمتر به 18 میکرومتر می‌رسد و از ردیف قبلی بیشتر است.

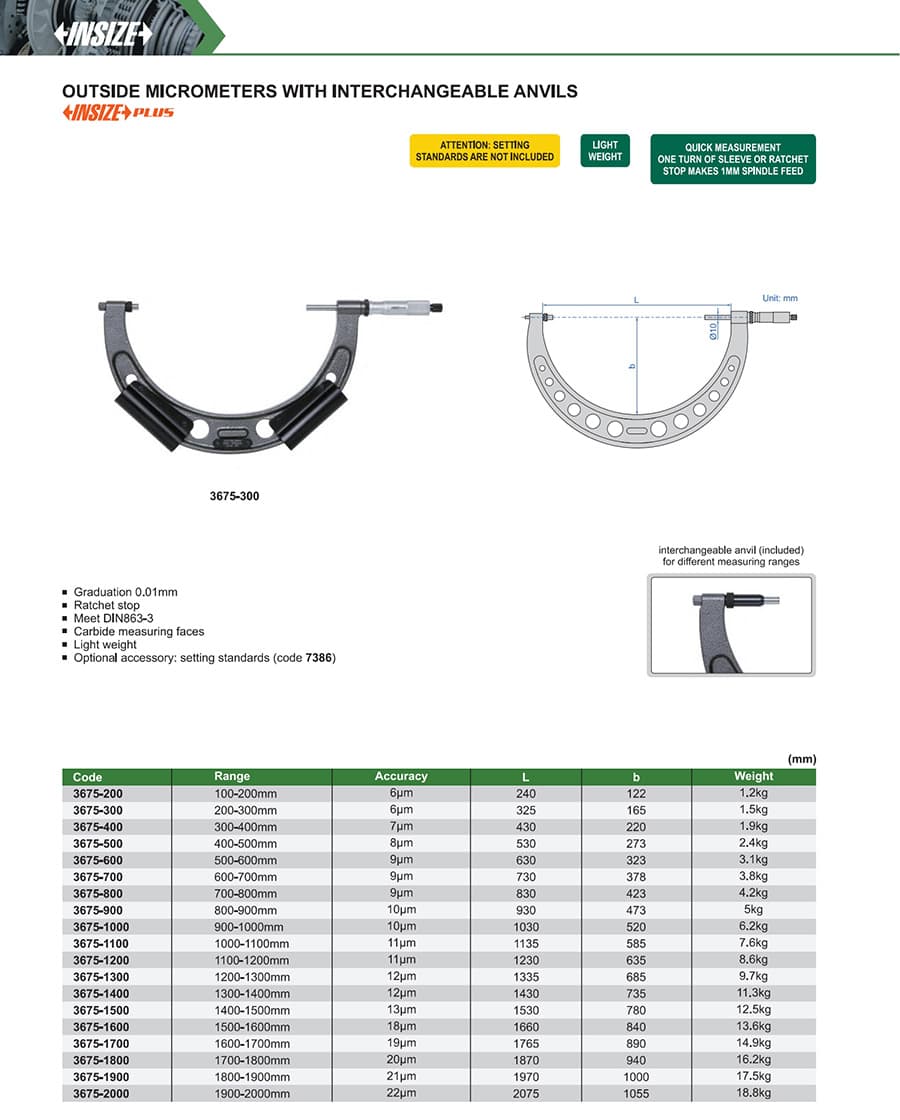

مشخصات با صفحهٔ رسمی INSIZE مدل 3675 و کاتالوگ سازنده تطبیق داده شده است. دانلود کاتالوگ محصول (PDF)
