External Screw Thread Micrometers
میکرومتر اینسایز برای اندازهگیری قطر گام رزوه‌های خارجی؛ تقسیم‌بندی ۰٫۰۱ میلی‌متر، نوع A جغجغه‌دار و نوع B بدون جغجغه، با ۲۶ کد از بازه ۰–۲۵ تا ۱۸۰۰–۲۰۰۰ میلی‌متر. دقت و ابعاد به کد انتخابی بستگی دارد.
میکرومتر رزوهسنج خارجی اینسایز مدل 3680 برای اندازهگیری قطر گام رزوه‌های خارجی طراحی شده است؛ نه صرفاً قطر بیرونی پیچ. تقسیم‌بندی هد ۰٫۰۱ میلی‌متر است و دقت هر مدل به کد و بازه انتخابی بستگی دارد. این خانواده شامل نوع A جغجغه‌دار و نوع B بدون جغجغه است.

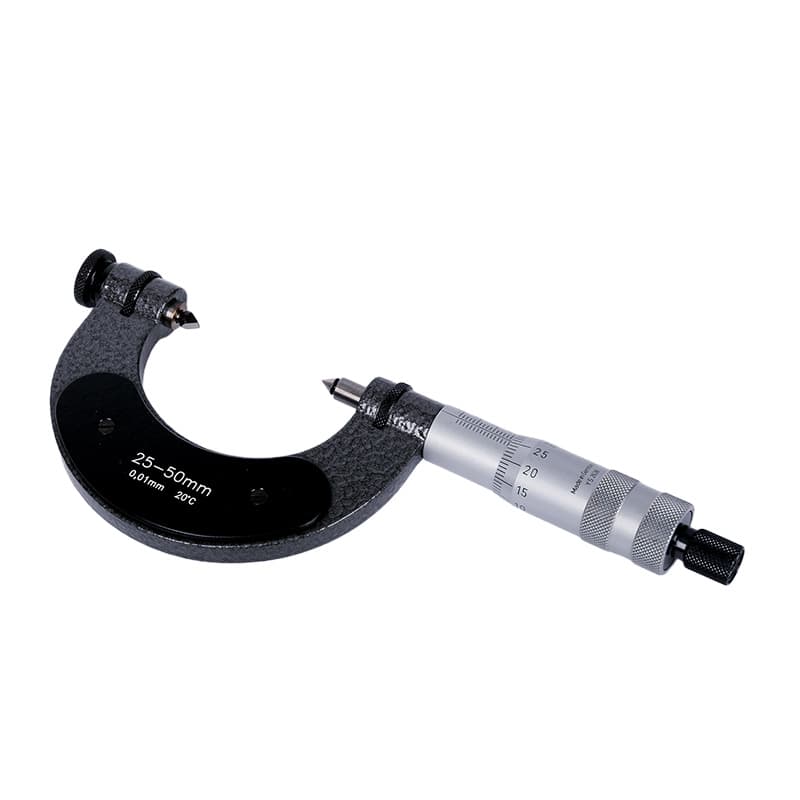

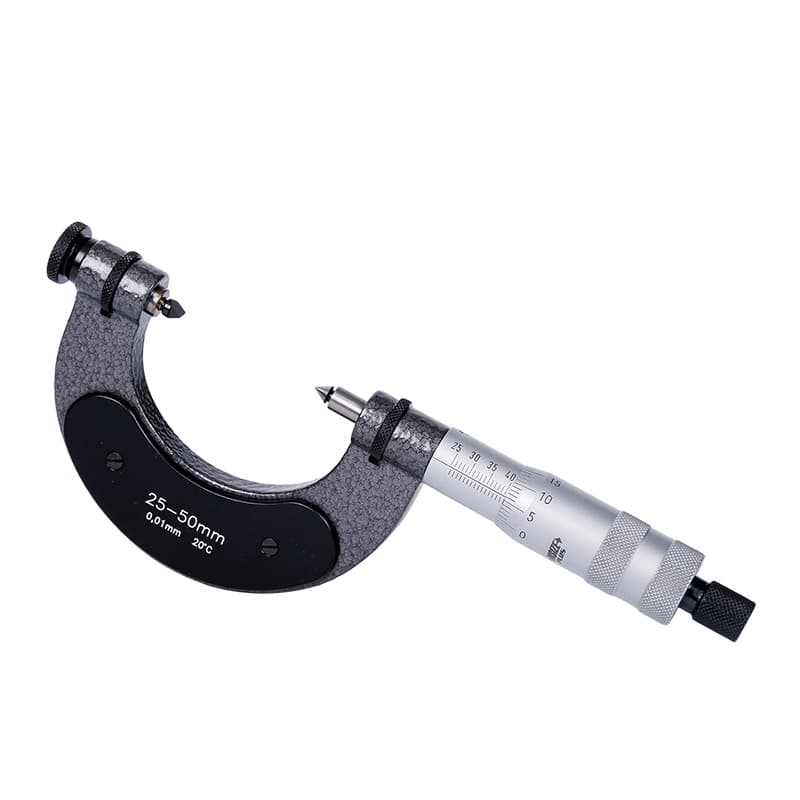

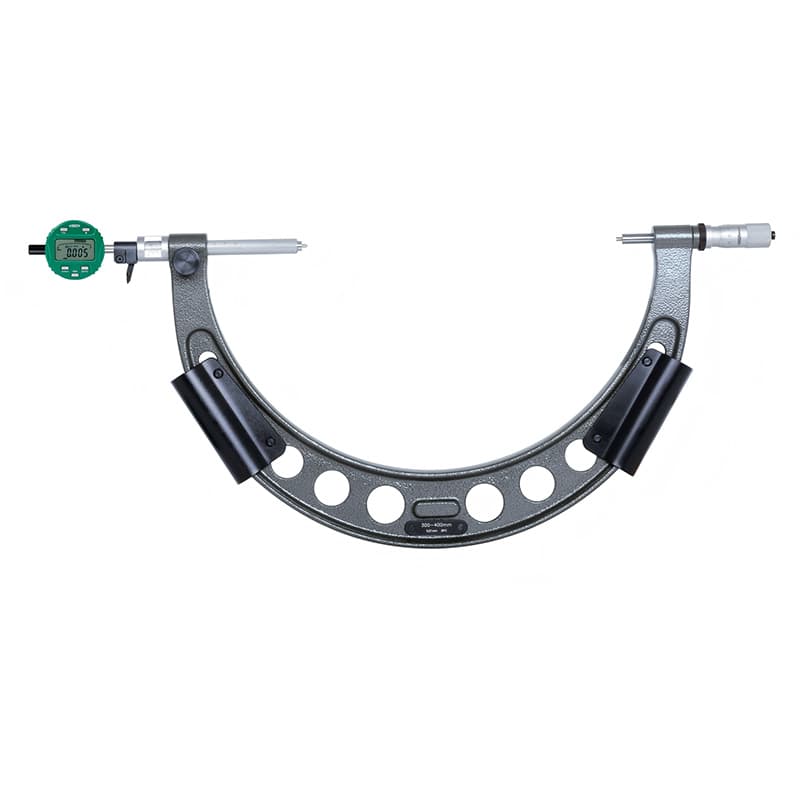

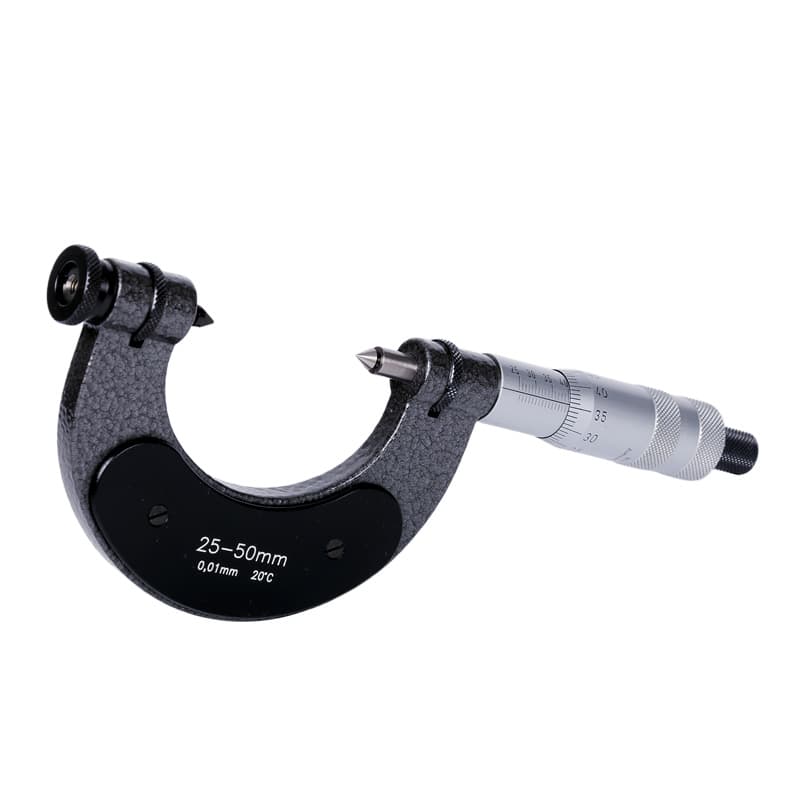

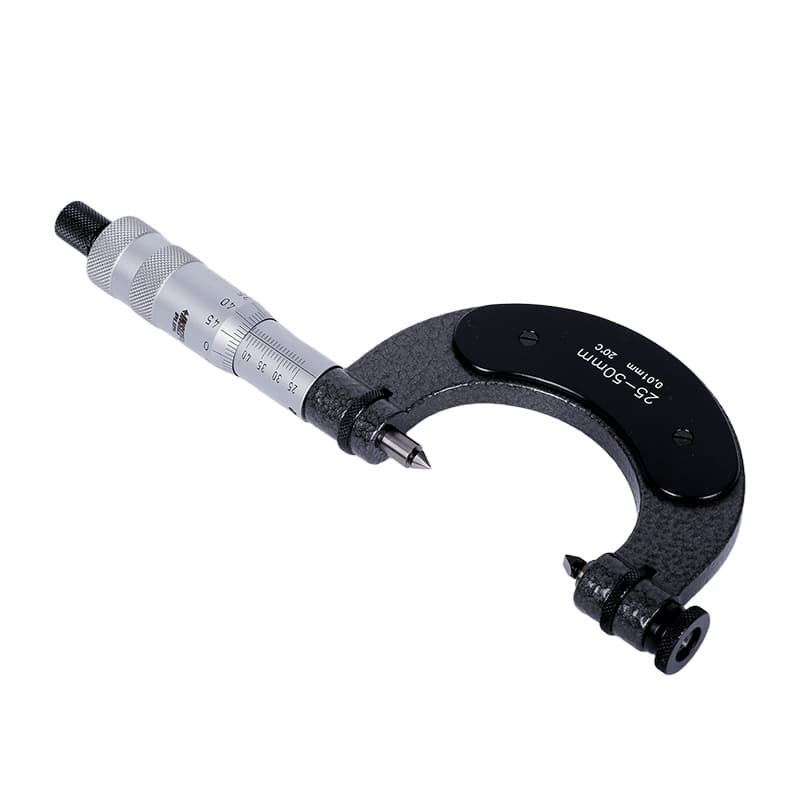

نوع A جغجغه‌دار است و بازه‌های ۰–۲۵ تا ۲۵۰–۳۰۰ میلی‌متر را پوشش می‌دهد. نوع B بدون جغجغه است، بازه‌هایی از ۲۰۰–۳۰۰ تا ۱۸۰۰–۲۰۰۰ میلی‌متر دارد و کورس عقب‌رفت سندان سمت چپ آن ۲٫۵ میلی‌متر است. دقت جدول نوع B، دقت هد میکرومتر است. بعضی بازه‌ها هم‌پوشانی دارند؛ مانند ۲۰۰–۲۵۰ و ۲۵۰–۳۰۰ در نوع A در برابر ۲۰۰–۳۰۰ در نوع B، پس نوع قاب و نیاز کاری را هم در انتخاب لحاظ کنید.
ابعاد L و b بر حسب میلی‌متر هستند.

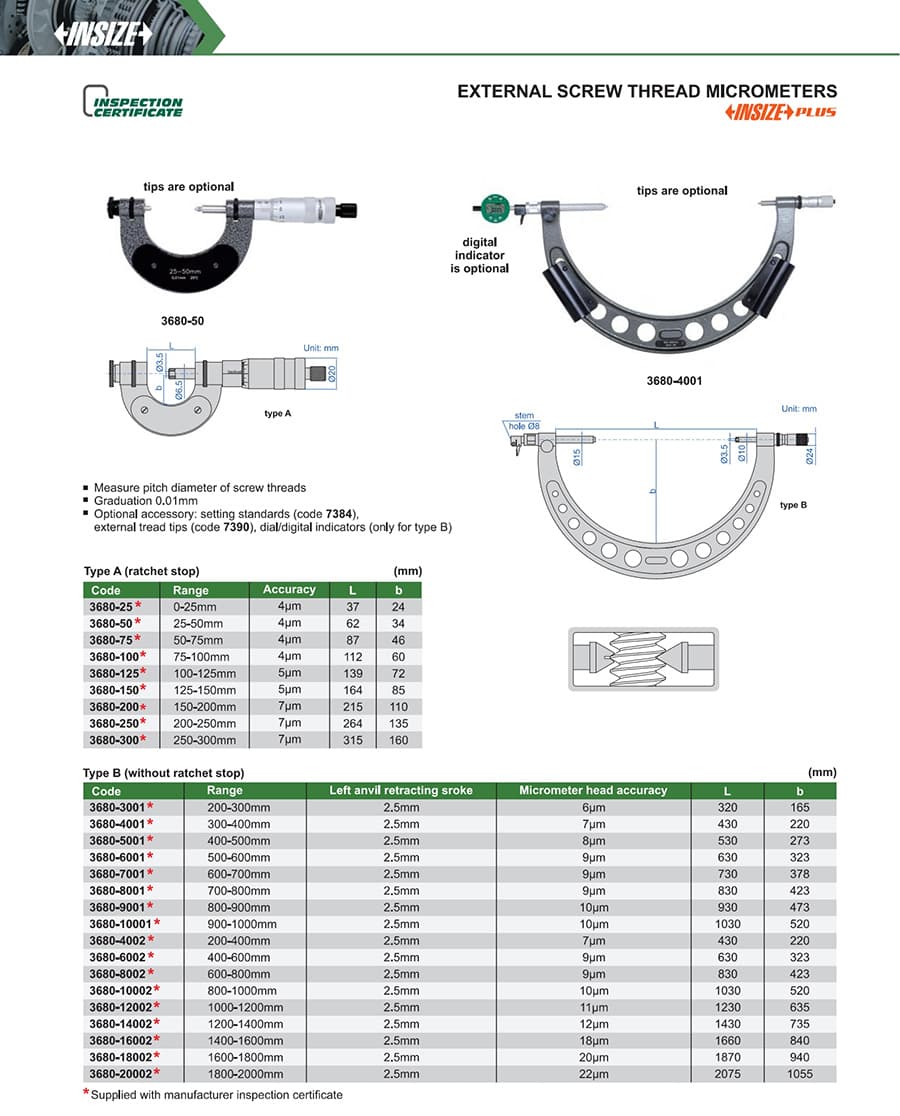

| کد | بازه اندازهگیری | دقت | L (mm) | b (mm) |
|---|---|---|---|---|
| 3680-25 | ۰–۲۵ mm | ۴ µm | ۳۷ | ۲۴ |
| 3680-50 | ۲۵–۵۰ mm | ۴ µm | ۶۲ | ۳۴ |
| 3680-75 | ۵۰–۷۵ mm | ۴ µm | ۸۷ | ۴۶ |
| 3680-100 | ۷۵–۱۰۰ mm | ۴ µm | ۱۱۲ | ۶۰ |
| 3680-125 | ۱۰۰–۱۲۵ mm | ۵ µm | ۱۳۹ | ۷۲ |
| 3680-150 | ۱۲۵–۱۵۰ mm | ۵ µm | ۱۶۴ | ۸۵ |
| 3680-200 | ۱۵۰–۲۰۰ mm | ۷ µm | ۲۱۵ | ۱۱۰ |
| 3680-250 | ۲۰۰–۲۵۰ mm | ۷ µm | ۲۶۴ | ۱۳۵ |
| 3680-300 | ۲۵۰–۳۰۰ mm | ۷ µm | ۳۱۵ | ۱۶۰ |
کورس عقب‌رفت سندان سمت چپ همه کدهای این گروه ۲٫۵ میلی‌متر است؛ ابعاد L و b بر حسب میلی‌متر هستند.
| کد | بازه اندازهگیری | دقت هد | L (mm) | b (mm) |
|---|---|---|---|---|
| 3680-3001 | ۲۰۰–۳۰۰ mm | ۶ µm | ۳۲۰ | ۱۶۵ |
| 3680-4001 | ۳۰۰–۴۰۰ mm | ۷ µm | ۴۳۰ | ۲۲۰ |
| 3680-5001 | ۴۰۰–۵۰۰ mm | ۸ µm | ۵۳۰ | ۲۷۳ |
| 3680-6001 | ۵۰۰–۶۰۰ mm | ۹ µm | ۶۳۰ | ۳۲۳ |
| 3680-7001 | ۶۰۰–۷۰۰ mm | ۹ µm | ۷۳۰ | ۳۷۸ |
| 3680-8001 | ۷۰۰–۸۰۰ mm | ۹ µm | ۸۳۰ | ۴۲۳ |
| 3680-9001 | ۸۰۰–۹۰۰ mm | ۱۰ µm | ۹۳۰ | ۴۷۳ |
| 3680-10001 | ۹۰۰–۱۰۰۰ mm | ۱۰ µm | ۱۰۳۰ | ۵۲۰ |
| 3680-4002 | ۲۰۰–۴۰۰ mm | ۷ µm | ۴۳۰ | ۲۲۰ |
| 3680-6002 | ۴۰۰–۶۰۰ mm | ۹ µm | ۶۳۰ | ۳۲۳ |
| 3680-8002 | ۶۰۰–۸۰۰ mm | ۹ µm | ۸۳۰ | ۴۲۳ |
| 3680-10002 | ۸۰۰–۱۰۰۰ mm | ۱۰ µm | ۱۰۳۰ | ۵۲۰ |
| 3680-12002 | ۱۰۰۰–۱۲۰۰ mm | ۱۱ µm | ۱۲۳۰ | ۶۳۵ |
| 3680-14002 | ۱۲۰۰–۱۴۰۰ mm | ۱۲ µm | ۱۴۳۰ | ۷۳۵ |
| 3680-16002 | ۱۴۰۰–۱۶۰۰ mm | ۱۸ µm | ۱۶۶۰ | ۸۴۰ |
| 3680-18002 | ۱۶۰۰–۱۸۰۰ mm | ۲۰ µm | ۱۸۷۰ | ۹۴۰ |
| 3680-20002 | ۱۸۰۰–۲۰۰۰ mm | ۲۲ µm | ۲۰۷۵ | ۱۰۵۵ |
برای اندازهگیری قطر گام، سری‌های مناسب رزوه لازم‌اند. پیش از انتخاب، قطر و گام رزوه، بازه واقعی، فضای دسترسی و سازگاری سری‌ها را مشخص کنید. هنگام استفاده نیز روش تماس و نیروی اندازهگیری را مطابق دستورالعمل سازنده و متعلقات نصب‌شده رعایت کنید.
