Outside Micrometers With 50mm Range
میکرومتر مکانیکی خارجسنج اینسایز 3682 با 20 مدل جداگانه و دامنهٔ اندازه‌گیری 50 میلیمتر برای هر مدل، از 0–50 تا 950–1000 میلیمتر؛ درجه‌بندی 0.01 میلیمتر، دقت 4 تا 22 میکرومتر، جغجغه و سطوح کاربیدی. استانداردهای تنظیم صفر 7386 جداگانه تهیه می‌شوند.

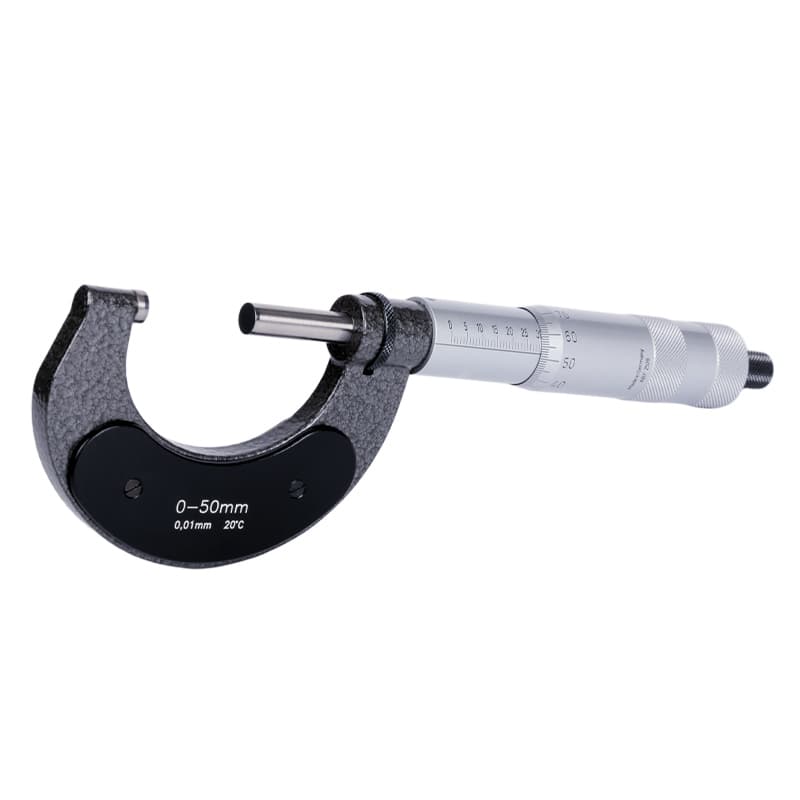

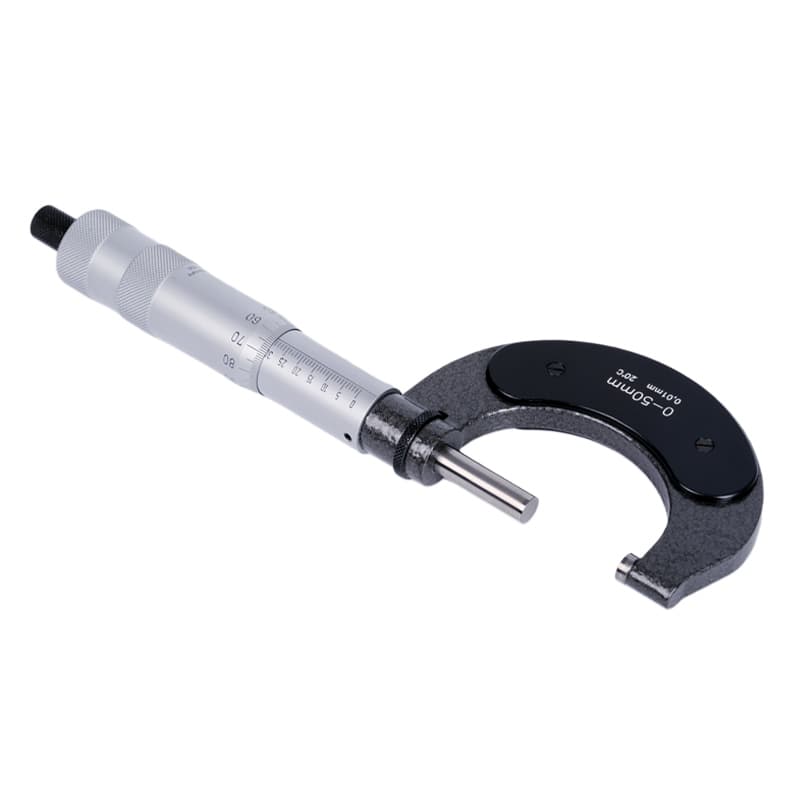

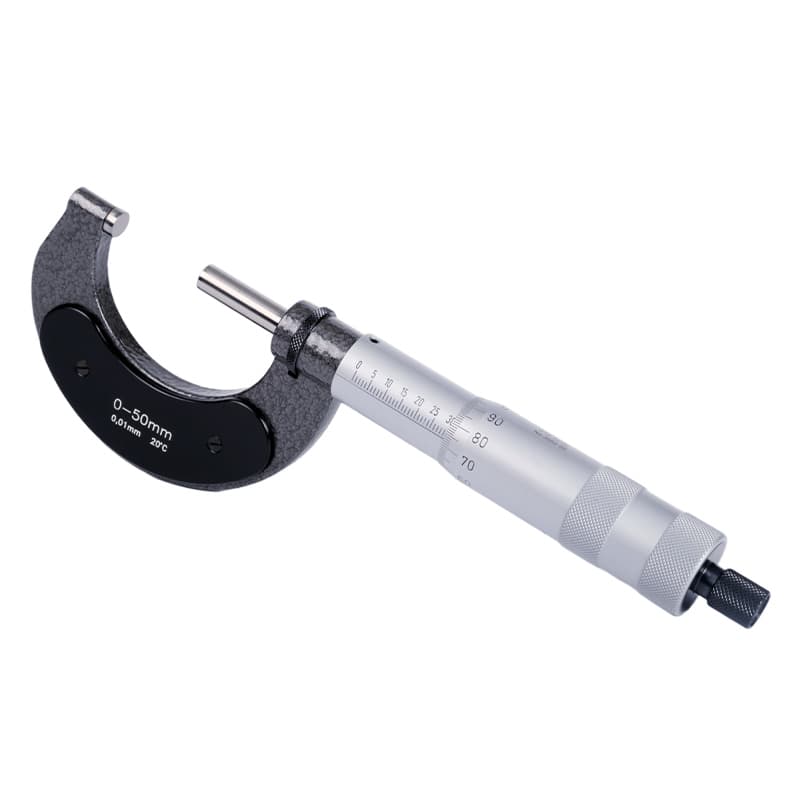

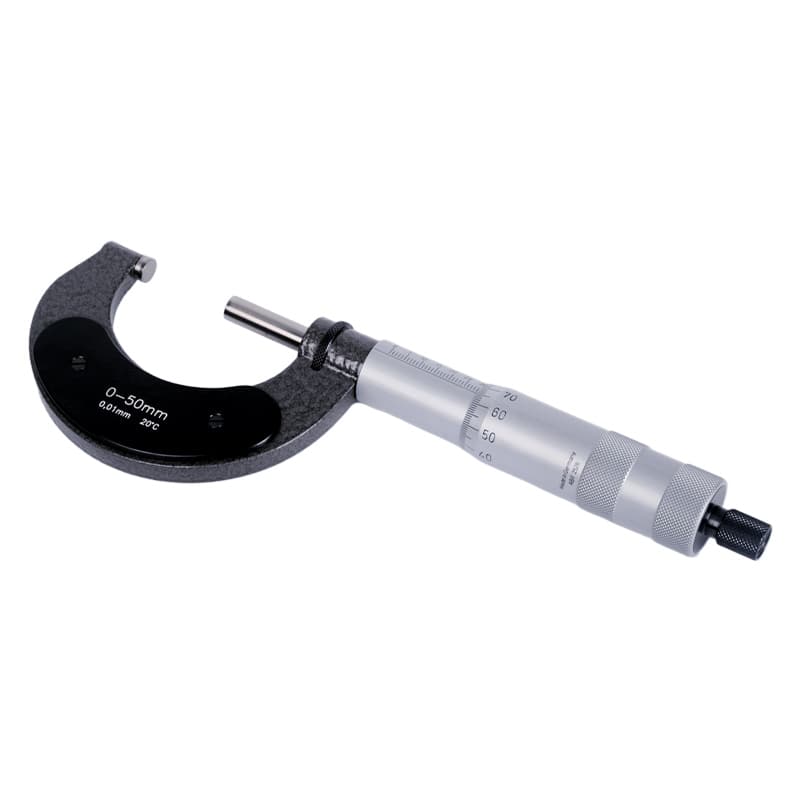

میکرومتر ورنیهٔ خارجسنج اینسایز مدل 3682 برای اندازه‌گیری ابعاد خارجی قطعات بزرگ طراحی شده است. خانوادهٔ 3682 بیست کد با بازههای مجزای 50 میلیمتری دارد: از مدل 3682-50 با بازهٔ 0–50 میلیمتر تا مدل 3682-1000 با بازهٔ 950–1000 میلیمتر. عدد 1000 میلیمتر حداکثر بازهٔ خانواده است؛ هیچ‌کدام از این مدل‌ها به‌تنهایی بازهٔ 0 تا 1000 میلیمتر را پوشش نمی‌دهند.

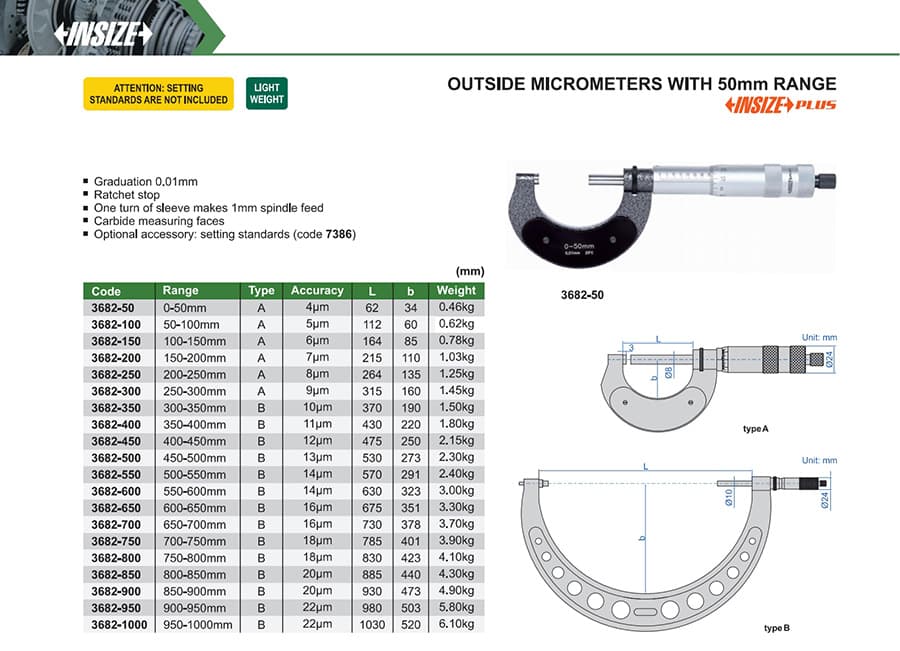

| کد | بازهٔ اندازه‌گیری | تیپ | دقت (µm) | L × b (mm) | وزن |
|---|---|---|---|---|---|
| 3682-50 | 0–50 mm | A | 4 | 62 × 34 | 0.46 kg |
| 3682-100 | 50–100 mm | A | 5 | 112 × 60 | 0.62 kg |
| 3682-150 | 100–150 mm | A | 6 | 164 × 85 | 0.78 kg |
| 3682-200 | 150–200 mm | A | 7 | 215 × 110 | 1.03 kg |
| 3682-250 | 200–250 mm | A | 8 | 264 × 135 | 1.25 kg |
| 3682-300 | 250–300 mm | A | 9 | 315 × 160 | 1.45 kg |
| 3682-350 | 300–350 mm | B | 10 | 370 × 190 | 1.50 kg |
| 3682-400 | 350–400 mm | B | 11 | 430 × 220 | 1.80 kg |
| 3682-450 | 400–450 mm | B | 12 | 475 × 250 | 2.15 kg |
| 3682-500 | 450–500 mm | B | 13 | 530 × 273 | 2.30 kg |
| 3682-550 | 500–550 mm | B | 14 | 570 × 291 | 2.40 kg |
| 3682-600 | 550–600 mm | B | 14 | 630 × 323 | 3.00 kg |
| 3682-650 | 600–650 mm | B | 16 | 675 × 351 | 3.30 kg |
| 3682-700 | 650–700 mm | B | 16 | 730 × 378 | 3.70 kg |
| 3682-750 | 700–750 mm | B | 18 | 785 × 401 | 3.90 kg |
| 3682-800 | 750–800 mm | B | 18 | 830 × 423 | 4.10 kg |
| 3682-850 | 800–850 mm | B | 20 | 885 × 440 | 4.30 kg |
| 3682-900 | 850–900 mm | B | 20 | 930 × 473 | 4.90 kg |
| 3682-950 | 900–950 mm | B | 22 | 980 × 503 | 5.80 kg |
| 3682-1000 | 950–1000 mm | B | 22 | 1030 × 520 | 6.10 kg |
ابعاد L و b مطابق نقشهٔ سازنده و وزن‌ها مطابق جدول رسمی‌اند. برای انتخاب، بازهٔ واقعی قطعه را با بازهٔ همان کد تطبیق دهید و در صورت نیاز به کنترل صفر، استاندارد مناسب سری 7386 را جداگانه تهیه کنید.
