Outside Micrometers

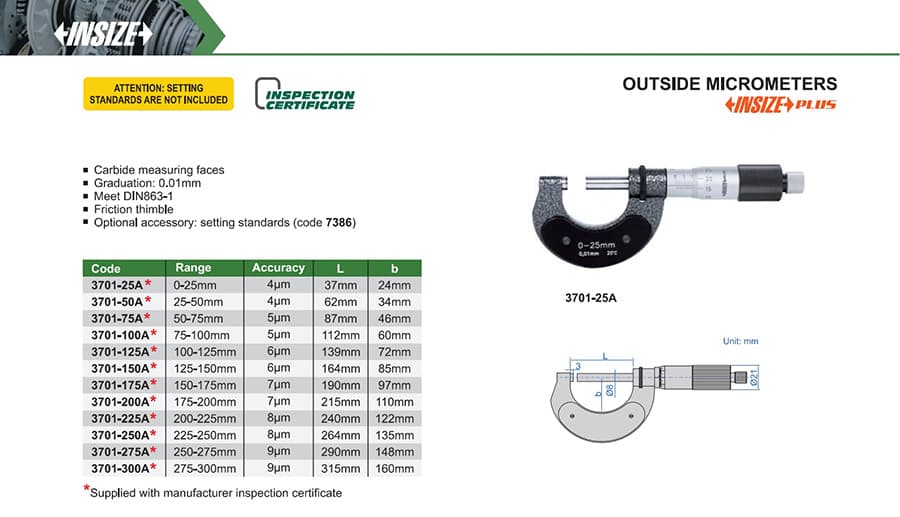

میکرومتر مکانیکی خارجسنج اینسایز 3701 با تقسیم‌بندی 0.01 میلیمتر، سطوح کاربیدی و انطباق با DIN 863-1؛ 12 بازهٔ تکی از 0–25 تا 275–300 میلیمتر با دقت 4 تا 9 میکرومتر. استانداردهای تنظیم صفر 7386 جداگانه تهیه می‌شوند؛ هر مدل همراه گواهی بازرسی است.
میکرومتر ورنیهٔ خارجسنج اینسایز مدل 3701 یک ابزار مکانیکی و غیر‌دیجیتال برای اندازه‌گیری قطر خارجی یا ضخامت قطعه است. درجه‌بندی آن 0.01 میلیمتر است و مطابق اطلاعات سازنده با DIN 863-1 مطابقت دارد. خانوادهٔ 3701 شامل 12 کد با بازه‌های جداگانهٔ 25 میلی‌متری تا 300 میلیمتر است؛ هر دستگاه فقط بازهٔ درج‌شده در کد خودش را اندازه می‌گیرد.
| کد | بازهٔ اندازه‌گیری | دقت | درجه‌بندی | L × b طبق نقشه (mm) |
|---|---|---|---|---|
| 3701-25A* | 0–25 میلیمتر | 4 میکرومتر | 0.01 میلیمتر | 37 × 24 |
| 3701-50A* | 25–50 میلیمتر | 4 میکرومتر | 0.01 میلیمتر | 62 × 34 |
| 3701-75A* | 50–75 میلیمتر | 5 میکرومتر | 0.01 میلیمتر | 87 × 46 |
| 3701-100A* | 75–100 میلیمتر | 5 میکرومتر | 0.01 میلیمتر | 112 × 60 |
| 3701-125A* | 100–125 میلیمتر | 6 میکرومتر | 0.01 میلیمتر | 139 × 72 |
| 3701-150A* | 125–150 میلیمتر | 6 میکرومتر | 0.01 میلیمتر | 164 × 85 |
| 3701-175A* | 150–175 میلیمتر | 7 میکرومتر | 0.01 میلیمتر | 190 × 97 |
| 3701-200A* | 175–200 میلیمتر | 7 میکرومتر | 0.01 میلیمتر | 215 × 110 |
| 3701-225A* | 200–225 میلیمتر | 8 میکرومتر | 0.01 میلیمتر | 240 × 122 |
| 3701-250A* | 225–250 میلیمتر | 8 میکرومتر | 0.01 میلیمتر | 264 × 135 |
| 3701-275A* | 250–275 میلیمتر | 9 میکرومتر | 0.01 میلیمتر | 290 × 148 |
| 3701-300A* | 275–300 میلیمتر | 9 میکرومتر | 0.01 میلیمتر | 315 × 160 |
* مطابق کاتالوگ سازنده، همهٔ کدهای علامت‌دار همراه گواهی بازرسی هستند. استاندارد تنظیم صفر کد 7386 در اقلام همراه نیست و باید در صورت نیاز جداگانه تهیه شود.
