Center Gauges
گیج مرکز اینسایز 4810 برای تنظیم ابزار تراش رزوه و کنترل زاویه و گام؛ نسخه‌های متریک و UN با زاویه ۶۰° و Whitworth با زاویه ۵۵°، با دقت زاویه‌ای ±۳۰ دقیقه.

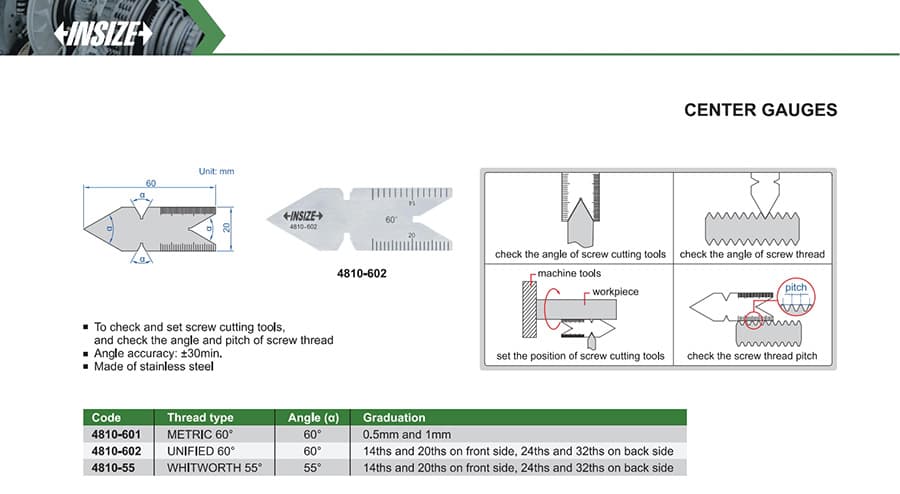

گیج مرکز اینسایز مدل 4810 برای تنظیم ابزار برش رزوه و کنترل زاویه و گام پروفیل رزوه به‌کار می‌رود. این خانواده سه نوع دارد: متریک ۶۰ درجه، Unified با زاویه ۶۰ درجه و Whitworth با زاویه ۵۵ درجه. درجه‌بندی و گام‌های درج‌شده برای هر نوع در جدول آمده است؛ هنگام انتخاب، استاندارد رزوه و زاویه تیغه برش را با همان ردیف تطبیق دهید. دقت زاویه اعلامی ±۳۰ دقیقه و جنس بدنه فولاد زنگ‌نزن است.
| کد | تقسیم‌بندی | نوع | زاویه α |
|---|---|---|---|
| 4810-601 | 0.5mm و 1mm | METRIC 60° | 60° |
| 4810-602 | 14 و 20 در سمت جلو، 24 و 32 در سمت عقب | UNIFIED 60° | 60° |
| 4810-55 | 14 و 20 در سمت جلو، 24 و 32 در سمت عقب | WHITWORTH 55° | 55° |
