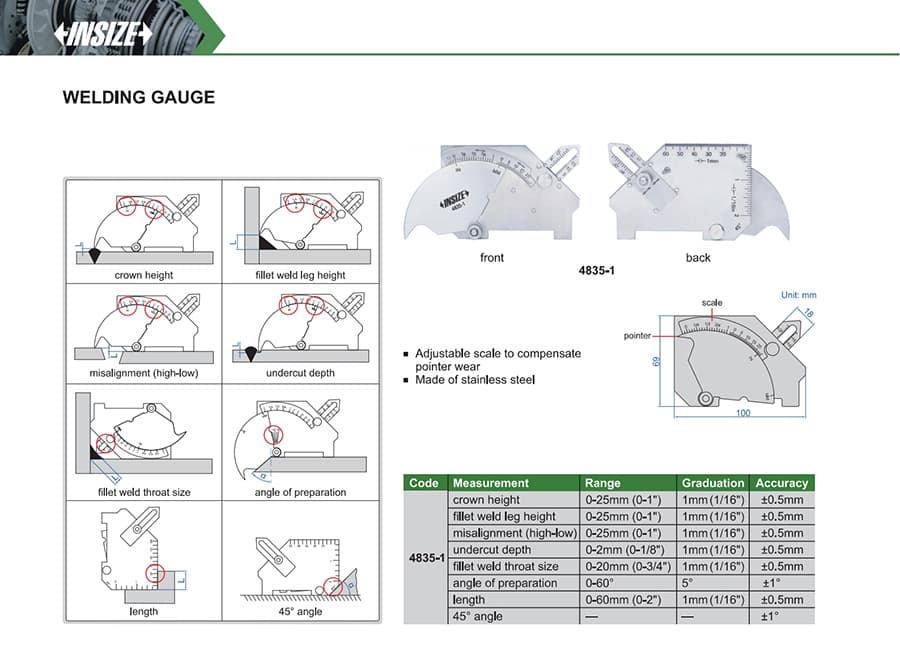

Welding Gauge
گیج چندکاره 4835-1 برای کنترل ارتفاع تاج و ساق، ناهمراستایی، آندرکات، گلویی جوش، زاویه آماده‌سازی و طول به‌کار می‌رود. مقیاس قابل تنظیم آن سایش اشاره‌گر را جبران می‌کند؛ دقت اندازه‌گیری ابعادی ±۰٫۵ میلی‌متر و زاویه ±۱° است.
گیج جوشکاری اینسایز با کد مدل 4835 در گروه گیج جوشکاری قرار می‌گیرد و برای اندازه‌گیری و کنترل ابعادی با ابزارهای دستی تخصصی به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازه‌گیری 0-25mm (0-1")، 0-2mm (0-1/8")، 0-20mm (0-3/4")، دقت ±0.5mm، ±1°، تفکیک‌پذیری/تقسیم‌بندی 1mm (1/16")، 5°، — است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: مقیاس قابل تنظیم برای جبران سایش اشاره گر؛ جنس بدنه از فولاد زنگ‌نزن است. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازه‌گیری خود تطبیق دهید.
| کد | محدوده اندازه‌گیری | دقت | تقسیم‌بندی | اندازه‌گیری |
|---|---|---|---|---|
| 4835-1 | 0-25mm (0-1") | ±0.5mm | 1mm (1/16") | ارتفاع تاج |
| 4835-1 | 0-25mm (0-1") | ±0.5mm | 1mm (1/16") | ارتفاع پایه جوش فیله |
| 4835-1 | 0-25mm (0-1") | ±0.5mm | 1mm (1/16") | ناهماهنگی (زیاد به پایین) |
| 4835-1 | 0-2mm (0-1/8") | ±0.5mm | 1mm (1/16") | عمق زیر برش |
| 4835-1 | 0-20mm (0-3/4") | ±0.5mm | 1mm (1/16") | اندازه گلو جوش فیله |
| 4835-1 | 0-60° | ±1° | 5° | زاویه آماده سازی |
| 4835-1 | 0-60mm (0-2") | ±0.5mm | 1mm (1/16") | طول |
| 4835-1 | — | ±1° | — | 45° زاویه |
