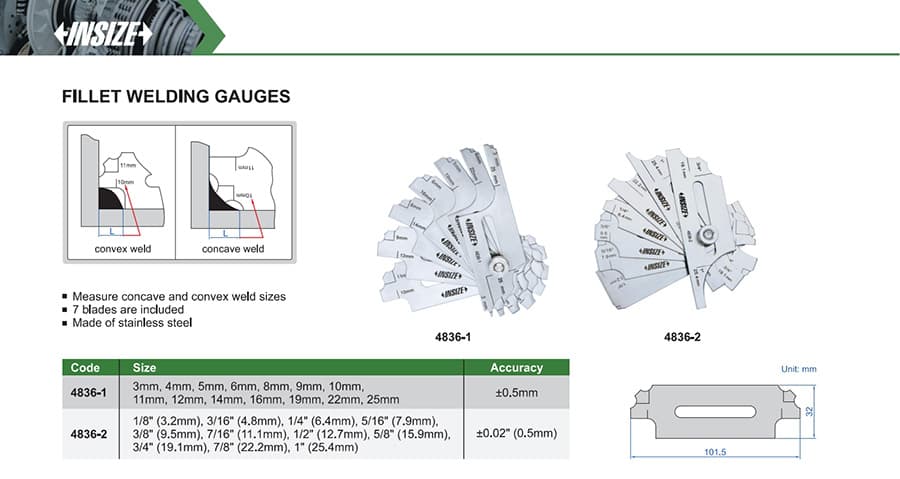

Fillet Welding Gauges
برای سنجش اندازه جوش‌های محدب و مقعر؛ شامل ۷ تیغه. مدل 4836-1 متریک، ۱۴ اندازه از ۳ تا ۲۵ میلی‌متر دارد؛ مدل 4836-2 اینچی، از ۱/۸ تا ۱ اینچ را پوشش می‌دهد. دقت هر دو نسخه معادل ۰٫۵ میلی‌متر است.
گیج جوش فیله اینسایز با کد مدل 4836 در گروه گیج جوشکاری قرار می‌گیرد و برای اندازه‌گیری و کنترل ابعادی با ابزارهای دستی تخصصی به کار می‌رود. طبق اطلاعات رسمی، دقت ±0.5mm، ±0.02" (0.5mm) است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: اندازه های جوش مقعر و محدب را اندازه گیری کنید؛ 7 تیغه گنجانده شده است؛ جنس بدنه از فولاد زنگ‌نزن است. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازه‌گیری خود تطبیق دهید.
| کد | دقت | ابعاد |
|---|---|---|
| 4836-1 | ±0.5mm | 3mm, 4mm, 5mm, 6mm, 8mm, 9mm, 10mm, 11mm, 12mm, 14mm, 16mm, 19mm, 22mm, 25mm |
| 4836-2 | ±0.02" (0.5mm) | 1/8" (3.2mm), 3/16" (4.8mm), 1/4" (6.4mm), 5/16" (7.9mm), 3/8" (9.5mm), 7/16" (11.1mm), 1/2" (12.7mm), 5/8" (15.9mm), 3/4" (19.1mm), 7/8" (22.2mm), 1" (25.4mm) |
