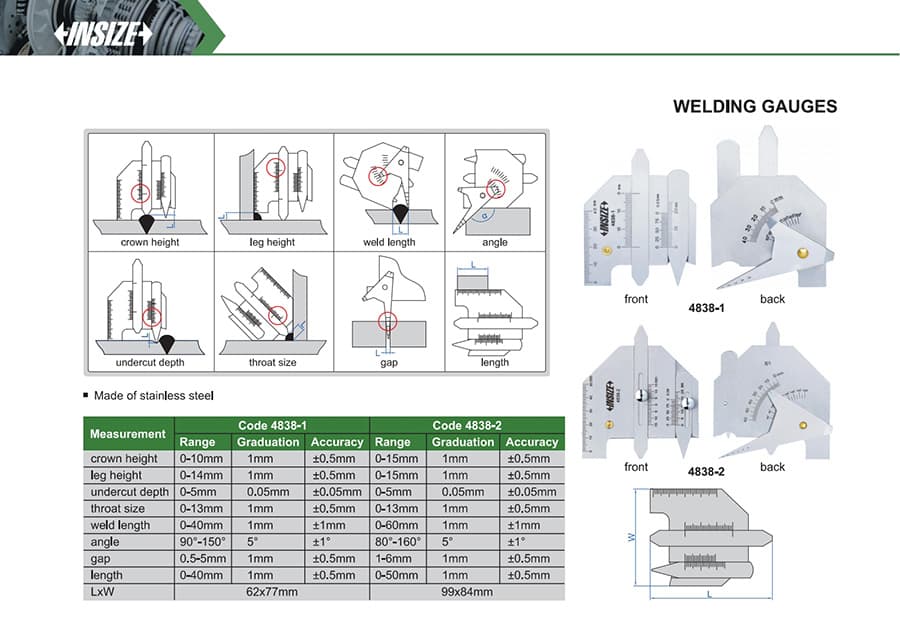

Welding Gauges
گیج جوش چندکاره سری 4838 برای کنترل ارتفاع تاج و ساق، عمق آندرکات، گلویی، طول درز، زاویه و فاصله به‌کار می‌رود. نسخه‌های 4838-1 و 4838-2 بازه‌های متفاوت دارند؛ پیش از انتخاب، کد نسخه و جدول مشخصات همان مدل را تطبیق دهید.
گیج های جوشکاری اینسایز با کد مدل 4838 در گروه گیج جوشکاری قرار می‌گیرد و برای اندازه‌گیری و کنترل ابعادی با ابزارهای دستی تخصصی به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازه‌گیری 0-10mm، 0-14mm، 0-5mm، دقت ±0.5mm، ±0.05mm، ±1mm، تفکیک‌پذیری/تقسیم‌بندی 1mm، 0.05mm، 5° است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: جنس بدنه از فولاد زنگ‌نزن است. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازه‌گیری خود تطبیق دهید.
| کد | محدوده اندازه‌گیری | دقت | تقسیم‌بندی | اندازه‌گیری |
|---|---|---|---|---|
| 4838-1 | 0-10mm | ±0.5mm | 1mm | ارتفاع تاج |
| 4838-1 | 0-14mm | ±0.5mm | 1mm | ارتفاع پا |
| 4838-1 | 0-5mm | ±0.05mm | 0.05mm | عمق زیر برش |
| 4838-1 | 0-13mm | ±0.5mm | 1mm | اندازه گلو |
| 4838-1 | 0-40mm | ±1mm | 1mm | طول جوش |
| 4838-1 | 90°-150° | ±1° | 5° | زاویه |
| 4838-1 | 0.5-5mm | ±0.5mm | 1mm | شکاف |
| 4838-1 | 0-40mm | ±0.5mm | 1mm | طول |
| 4838-1 | 62x77 میلی‌متر | 62x77 میلی‌متر | 62x77 میلی‌متر | LxW |
| 4838-2 | 0-15mm | ±0.5mm | 1mm | ارتفاع تاج |
| 4838-2 | 0-15mm | ±0.5mm | 1mm | ارتفاع پا |
| 4838-2 | 0-5mm | ±0.05mm | 0.05mm | عمق زیر برش |
| 4838-2 | 0-13mm | ±0.5mm | 1mm | اندازه گلو |
| 4838-2 | 0-60mm | ±1mm | 1mm | طول جوش |
| 4838-2 | 80°-160° | ±1° | 5° | زاویه |
| 4838-2 | 1-6mm | ±0.5mm | 1mm | شکاف |
| 4838-2 | 0-50mm | ±0.5mm | 1mm | طول |
| 4838-2 | 99x84 میلی‌متر | 99x84 میلی‌متر | 99x84 میلی‌متر | LxW |
