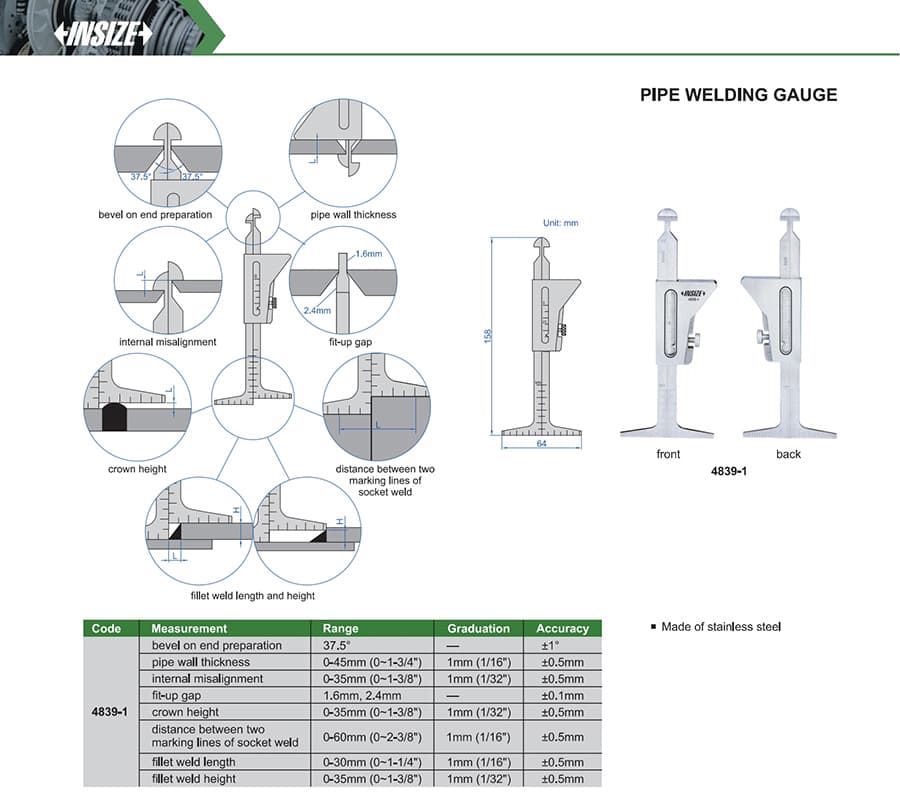

Pipe Welding Gauge
برای کنترل آماده‌سازی انتهای لوله در زاویه ۳۷٫۵°، ضخامت دیواره ۰ تا ۴۵ و ناهمراستایی داخلی ۰ تا ۳۵ میلی‌متر؛ فاصله فیت‌آپ ۱٫۶ و ۲٫۴ میلی‌متر با دقت ±۰٫۱ است. همچنین ارتفاع تاج و ابعاد جوش فیله و سوکت را می‌سنجد.
گیج جوش لوله اینسایز با کد مدل 4839-1 در گروه گیج جوشکاری قرار می‌گیرد و برای اندازه‌گیری و کنترل ابعادی با ابزارهای دستی تخصصی به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازه‌گیری 37.5°، 0-45mm (0~1-3/4")، 0-35mm (0~1-3/8")، دقت ±1°، ±0.5mm، ±0.1mm، تفکیک‌پذیری/تقسیم‌بندی —، 1mm (1/16")، 1mm (1/32") است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: جنس بدنه از فولاد زنگ‌نزن است. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازه‌گیری خود تطبیق دهید.
| کد | محدوده اندازه‌گیری | دقت | تقسیم‌بندی | اندازه‌گیری |
|---|---|---|---|---|
| 4839-1 | 37.5° | ±1° | — | اریب آماده سازی انتهایی |
| 4839-1 | 0-45mm (0~1-3/4") | ±0.5mm | 1mm (1/16") | ضخامت دیواره لوله |
| 4839-1 | 0-35mm (0~1-3/8") | ±0.5mm | 1mm (1/32") | ناهماهنگی داخلی |
| 4839-1 | 1.6mm، 2.4mm | ±0.1mm | — | شکاف متناسب |
| 4839-1 | 0-35mm (0~1-3/8") | ±0.5mm | 1mm (1/32") | ارتفاع تاج |
| 4839-1 | 0-60mm (0~2-3/8") | ±0.5mm | 1mm (1/16") | فاصله بین دو علامت گذاری خطوط جوش سوکت |
| 4839-1 | 0-30mm (0~1-1/4") | ±0.5mm | 1mm (1/16") | طول جوش فیله |
| 4839-1 | 0-35mm (0~1-3/8") | ±0.5mm | 1mm (1/32") | ارتفاع جوش فیله |
