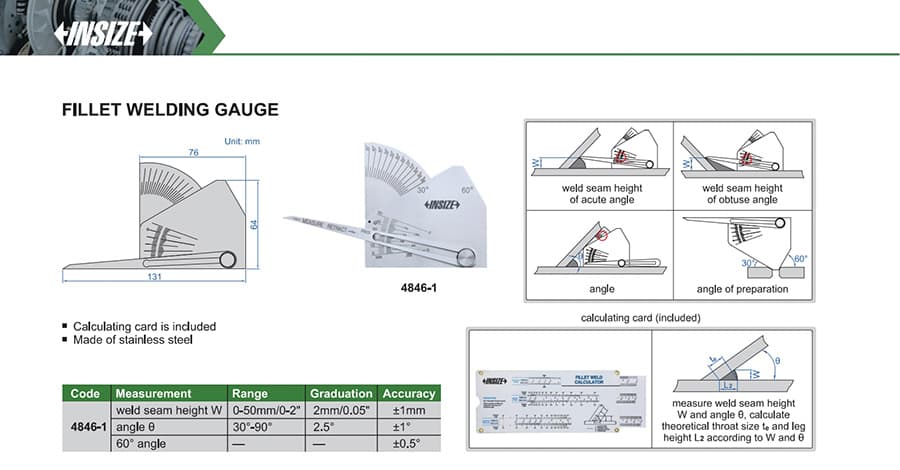

Fillet Welding Gauge
اندازه‌گیری ارتفاع درز جوش از ۰ تا ۵۰ میلی‌متر با دقت ±۱ میلی‌متر و تقسیم ۲ میلی‌متر؛ اندازه‌گیری زاویه θ از ۳۰° تا ۹۰° با تقسیم ۲٫۵° و دقت ±۱°. کنترل مرجع ۶۰° با دقت ±۰٫۵°؛ کارت محاسبه همراه ابزار است.
گیج جوش فیله اینسایز با کد مدل 4846-1 در گروه گیج جوشکاری قرار می‌گیرد و برای اندازه‌گیری و کنترل ابعادی با ابزارهای دستی تخصصی به کار می‌رود. طبق اطلاعات رسمی، محدودهٔ اندازه‌گیری 0-50mm/0-2"، 30°-90°، —، دقت ±1mm، ±1°، ±0.5°، تفکیک‌پذیری/تقسیم‌بندی 2mm/0.05"، 2.5°، — است. ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از: کارت محاسبه گنجانده شده است؛ جنس بدنه از فولاد زنگ‌نزن است. برای انتخاب نسخهٔ مناسب، کد مدل و مشخصات فنی هر ردیف را با نیاز اندازه‌گیری خود تطبیق دهید.
| کد | محدوده اندازه‌گیری | دقت | تقسیم‌بندی | اندازه‌گیری |
|---|---|---|---|---|
| 4846-1 | 0-50mm/0-2" | ±1mm | 2mm/0.05" | ارتفاع درز جوش W |
| 4846-1 | 30°-90° | ±1° | 2.5° | زاویه θ |
| 4846-1 | — | ±0.5° | — | 60° زاویه |
