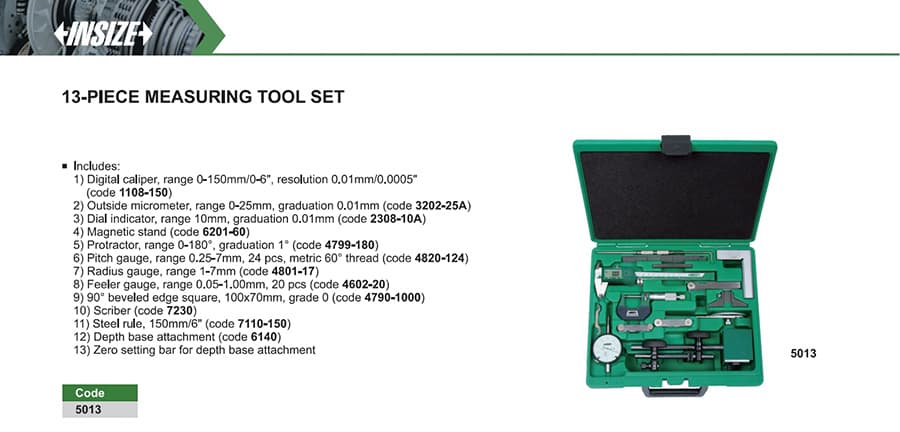

13-Piece Measuring Tool Set
ست ۱۳ تکهٔ اینسایز 5013 شامل کولیس دیجیتال، میکرومتر، ساعت اندیکاتور، پایهٔ مغناطیسی، زاویه‌سنج، گیج‌های رزوه و شعاع و فیلر، گونیا، خط‌کش و متعلقات عمق‌سنج است.
ست سیزده‌تکهٔ اینسایز مدل 5013 مجموعه‌ای گسترده برای اندازهگیری و کنترل ابعادی است. کاتالوگ سازنده این ۱۳ جزء را فهرست می‌کند؛ مشخصات هر ابزار در ردیف خودش آمده تا دقت و وضوح قطعات با هم اشتباه نشود.
| جزء | کد و مشخصات |
|---|---|
| کولیس دیجیتال | 1108-150؛ بازهٔ ۰ تا ۱۵۰ میلی‌متر، دقت ±۰٫۰۲ میلی‌متر، وضوح ۰٫۰۱ میلی‌متر |
| میکرومتر خارج‌سنج | 3202-25A؛ بازهٔ ۰ تا ۲۵ میلی‌متر، دقت ۴ میکرومتر، تقسیم‌بندی ۰٫۰۱ میلی‌متر |
| ساعت اندیکاتور عقربه‌ای | 2308-10A؛ بازهٔ ۱۰ میلی‌متر، دقت ۱۷ میکرومتر، تقسیم‌بندی ۰٫۰۱ میلی‌متر |
| پایهٔ مغناطیسی | 6201-60؛ نیروی مغناطیسی ۶۰ کیلوگرم‌نیرو و تنظیم ریز |
| زاویه‌سنج | 4799-180؛ بازهٔ ۰ تا ۱۸۰ درجه، دقت ±۰٫۳ درجه، تقسیم‌بندی ۱ درجه |
| گیج گام رزوه متریک ۶۰° | 4820-124؛ گام ۰٫۲۵ تا ۷ میلی‌متر، ۲۴ تیغه |
| شعاع‌سنج | 4801-17؛ شعاع ۱ تا ۷ میلی‌متر، دقت ±۰٫۰۳ میلی‌متر، ۱۷ تیغهٔ داخلی و ۱۷ تیغهٔ خارجی |
| فیلرگیج | 4602-20؛ ضخامت ۰٫۰۵ تا ۱٫۰۰ میلی‌متر، ۲۰ تیغه، دقت ±(۳ + T/۸۰) میکرومتر طبق سازنده |
| گونیا لبه‌پخ ۹۰ درجه، گرید ۰ | 4790-1000؛ ابعاد ۱۰۰ × ۷۰ میلی‌متر، گونیا بودن داخل و خارج ۷ میکرومتر |
| قلم خط‌کشی | 7230؛ نوک سخت‌کاری‌شده |
| خط‌کش فولادی | 7110-150؛ طول ۱۵۰ میلی‌متر، دقت ±۰٫۱۸ میلی‌متر، تقسیم‌بندی‌های متریک و اینچی |
| پایهٔ عمق‌سنج کولیس | 6140؛ پایهٔ باریک برای تیغهٔ کولیس با پهنای ۱۶ میلی‌متر، برای افزایش پایداری اندازهگیری عمق |
| میلهٔ تنظیم صفر پایهٔ عمق‌سنج | همراه پایهٔ 6140 |
گام‌سنج 4820-124 برای رزوهٔ متریک با زاویهٔ ۶۰ درجه است. پایهٔ عمق‌سنج 6140 نیز با پهنای تیغهٔ سازگار ۱۶ میلی‌متر به‌کار می‌رود؛ پیش از استفاده، سازگاری کولیس را کنترل کنید.
