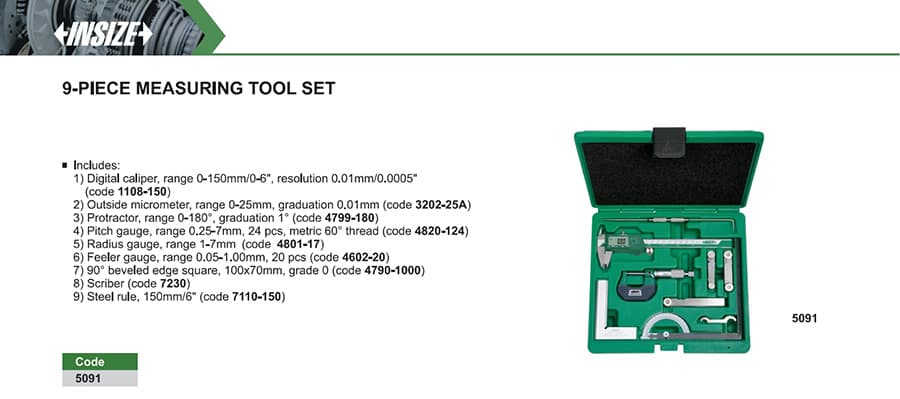

9-Piece Measuring Tool Set
ست ۹ تکهٔ اینسایز 5091 شامل کولیس دیجیتال، میکرومتر، زاویه‌سنج، گیج گام رزوه متریک، شعاع‌سنج، فیلرگیج، گونیا، قلم خط‌کشی و خط‌کش فولادی است.
ست ۹ تکهٔ اینسایز مدل 5091 برای اندازهگیری و کنترل ابعادی کارگاهی است. محتویات کاتالوگ سازنده: کولیس دیجیتال 1108-150، میکرومتر خارج‌سنج 3202-25A، زاویه‌سنج 4799-180، گیج گام رزوه 4820-124، شعاع‌سنج 4801-17، فیلرگیج 4602-20، گونیای لبه‌پخ 4790-1000، قلم خط‌کشی 7230 و خط‌کش فولادی 7110-150.
| ابزار | کد | بازه/ابعاد | دقت یا ویژگی | تقسیم‌بندی/اقلام |
|---|---|---|---|---|
| کولیس دیجیتال | 1108-150 | ۰ تا ۱۵۰ میلی‌متر / ۰ تا ۶ اینچ | ±۰٫۰۲ میلی‌متر | وضوح ۰٫۰۱ میلی‌متر / ۰٫۰۰۰۵ اینچ |
| میکرومتر خارج‌سنج | 3202-25A | ۰ تا ۲۵ میلی‌متر | ۴ میکرومتر | تقسیم‌بندی ۰٫۰۱ میلی‌متر |
| زاویه‌سنج | 4799-180 | ۰ تا ۱۸۰ درجه | ±۰٫۳ درجه | تقسیم‌بندی ۱ درجه |
| گیج گام رزوه متریک ۶۰° | 4820-124 | گام ۰٫۲۵ تا ۷ میلی‌متر | — | ۲۴ تیغه |
| شعاع‌سنج | 4801-17 | شعاع ۱ تا ۷ میلی‌متر | ±۰٫۰۳ میلی‌متر | ۱۷ تیغهٔ داخلی و ۱۷ تیغهٔ خارجی |
| فیلرگیج | 4602-20 | ضخامت ۰٫۰۵ تا ۱٫۰۰ میلی‌متر | ±(۳ + T/۸۰) میکرومتر طبق مشخصات سازنده | ۲۰ تیغه |
| گونیا لبه‌پخ ۹۰ درجه، گرید ۰ | 4790-1000 | ۱۰۰ × ۷۰ میلی‌متر | گونیا بودن داخل و خارج: ۷ میکرومتر | — |
| قلم خط‌کشی | 7230 | — | نوک سخت‌کاری‌شده | — |
| خط‌کش فولادی | 7110-150 | ۱۵۰ میلی‌متر / ۶ اینچ | ±۰٫۱۸ میلی‌متر | ۰٫۵ و ۱ میلی‌متر؛ ۱/۶۴، ۱/۳۲ و ۱/۱۶ اینچ |
وضوح، تقسیم‌بندی و دقت یکسان نیستند؛ مشخصهٔ هر ابزار را به همان ردیف نسبت دهید. گام‌سنج این ست برای رزوه‌های متریک با زاویهٔ ۶۰ درجه است و با گیج‌های رزوهٔ اینچی یا ۵۵ درجه یکی نیست.
