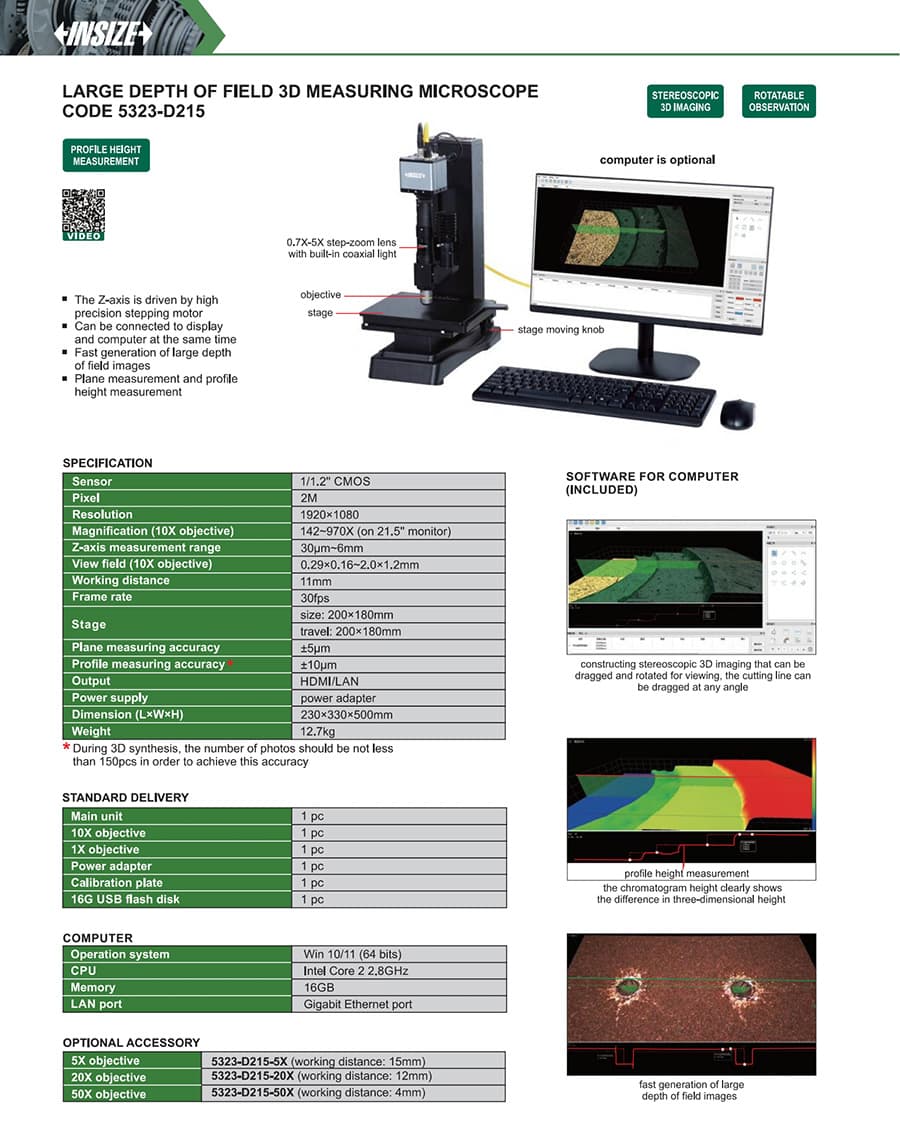

Large Depth Of Field 3D Measuring Microscope
میکروسکوپ اندازهگیری سهبعدی با عمق میدان بالا، لنز زوم پله‌ای 0.7× تا 5× و محور Z موتوری؛ برای اندازهگیری صفحه و ارتفاع پروفیل. رایانه اختیاری است.
میکروسکوپ اندازهگیری سهبعدی اینسایز مدل 5323-D215 برای تصویربرداری استریوسکوپی، اندازهگیری دوبعدی صفحه و اندازهگیری ارتفاع پروفیل با عمق میدان زیاد طراحی شده است. محور Z با موتور پله‌ای دقیق حرکت می‌کند و لنز زوم پله‌ای 0.7× تا 5× با نور هم‌محور داخلی دارد. این مدل با یک نمایشگر و رایانه قابل اتصال است؛ رایانه در اقلام استاندارد دستگاه نیست و باید جداگانه تهیه شود.
| مشخصه | مقدار |
|---|---|
| حسگر | CMOS، اندازهٔ 1/1.2 اینچ |
| وضوح تصویر | 2 مگاپیکسل، 1920 × 1080؛ نرخ 30 فریم‌برثانیه |
| بزرگ‌نمایی با عدسی 10× | 142× تا 970× روی نمایشگر 21.5 اینچ |
| میدان دید با عدسی 10× | 0.29 × 0.16 تا 2.0 × 1.2 mm |
| بازهٔ اندازهگیری محور Z | 30 µm تا 6 mm |
| دقت اندازهگیری صفحه | ±5 µm |
| دقت اندازهگیری پروفیل | ±10 µm؛ برای دستیابی به این دقت در ترکیب سهبعدی، حداقل 150 تصویر لازم است. |
| فاصلهٔ کاری با عدسی 10× | 11 mm |
| میز نمونه | ابعاد و مسیر حرکت 200 × 180 mm |
| ابعاد و وزن دستگاه | 230 × 330 × 500 mm؛ وزن 12.7 kg |
تحویل استاندارد شامل دستگاه اصلی، عدسی‌های 10× و 1×، آداپتور برق، صفحهٔ کالیبراسیون و فلش‌مموری 16GB است. عدسی‌های اختیاری 5×، 20× و 50× به‌ترتیب فاصلهٔ کاری 15، 12 و 4 میلی‌متر دارند. رایانه و نمایشگر را با توجه به نیاز اتصال و فضای کار جداگانه انتخاب کنید.
