Large Depth Of Field 3D Measuring Microscope
میکروسکوپ 3D اندازهگیری با عمق میدان بالا، زوم پله‌ای 0.75× تا 5×، فوکوس خودکار و نرم‌افزار داخلی بدون نیاز به رایانه؛ K210 پایهٔ عمودی و K220 پایهٔ مایل دارد.

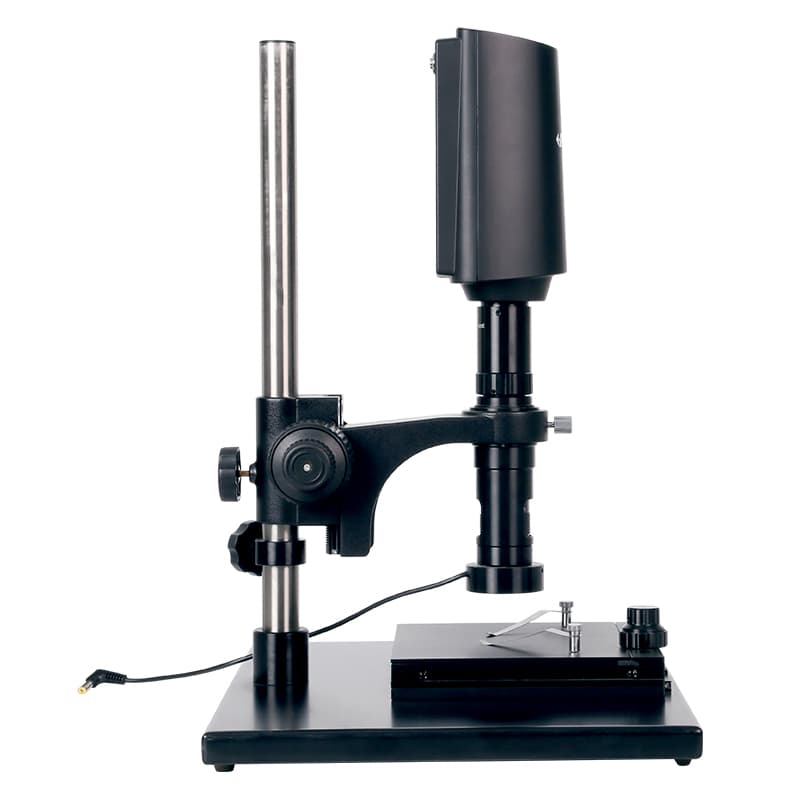

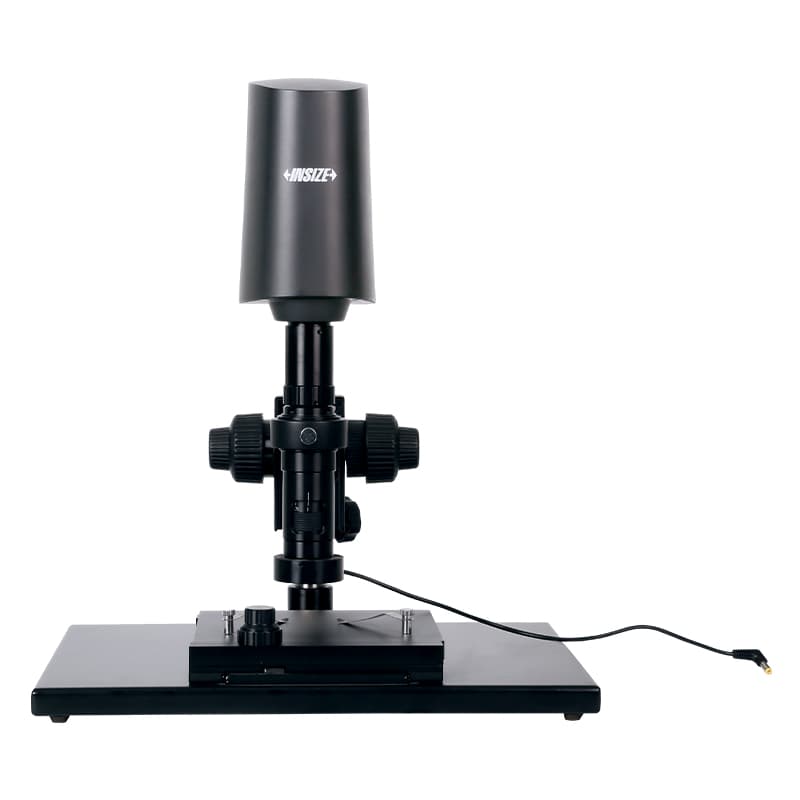

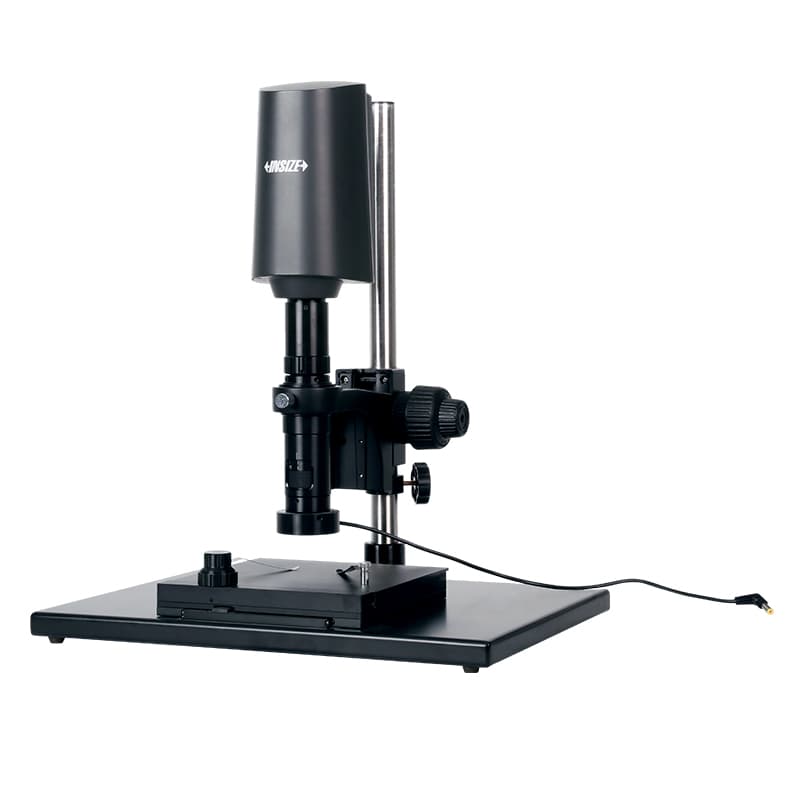

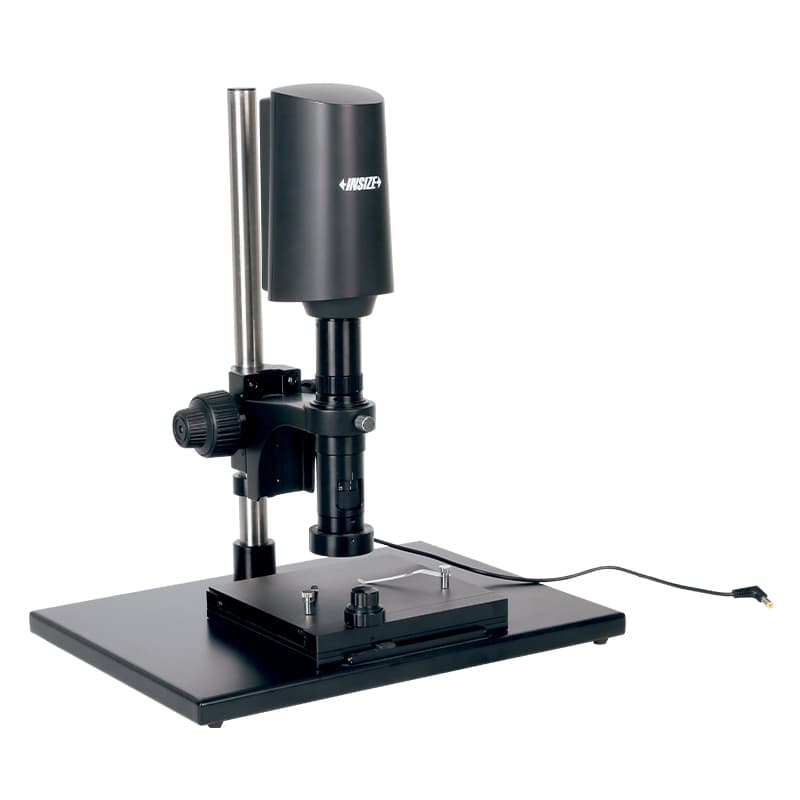

میکروسکوپ اندازهگیری سهبعدی اینسایز مدل‌های 5324-K210 و 5324-K220 برای تصویربرداری استریوسکوپی، اندازهگیری صفحه و اندازهگیری ارتفاع پروفیل با عمق میدان بالا طراحی شده است. دوربین فوکوس‌خودکار، موتور داخلی برای انباشتن فوکوس، لنز زوم پله‌ای 0.75× تا 5× و نرم‌افزار داخلی دارد؛ کار با نرم‌افزار از طریق ماوس و صفحه‌کلید انجام می‌شود و به رایانهٔ جداگانه نیاز نیست. نمایشگر 21.5 اینچی در اقلام استاندارد هر دو مدل آمده است.
| کد مدل | ساختار پایه | ابعاد دستگاه | وزن |
|---|---|---|---|
| 5324-K210 | پایهٔ عمودی | 570 × 300 × 430 mm | 10 kg |
| 5324-K220 | پایهٔ مایل با براکت تنظیم زاویه تا 90° در هر دو جهت | 340 × 300 × 695 mm | 15.5 kg |
| مشخصه | مقدار |
|---|---|
| بزرگ‌نمایی | 100× تا 750× |
| لنز زوم پله‌ای | 0.75× تا 5× |
| حسگر و وضوح | CMOS، اندازهٔ 1/2 اینچ؛ 2 مگاپیکسل؛ 1920 × 1080 |
| نرخ تصویر | 60 فریم‌برثانیه |
| میدان دید | 0.6 × 0.32 تا 4.5 × 2.5 mm |
| فاصلهٔ کاری | 30 تا 40 mm |
| دقت اندازهگیری صفحه | ±8 µm |
| بازهٔ اندازهگیری محور Z | حدود 2 mm |
| خروجی | HDMI و LAN |
| نمایشگر استاندارد | LCD، اندازهٔ 21.5 اینچ |

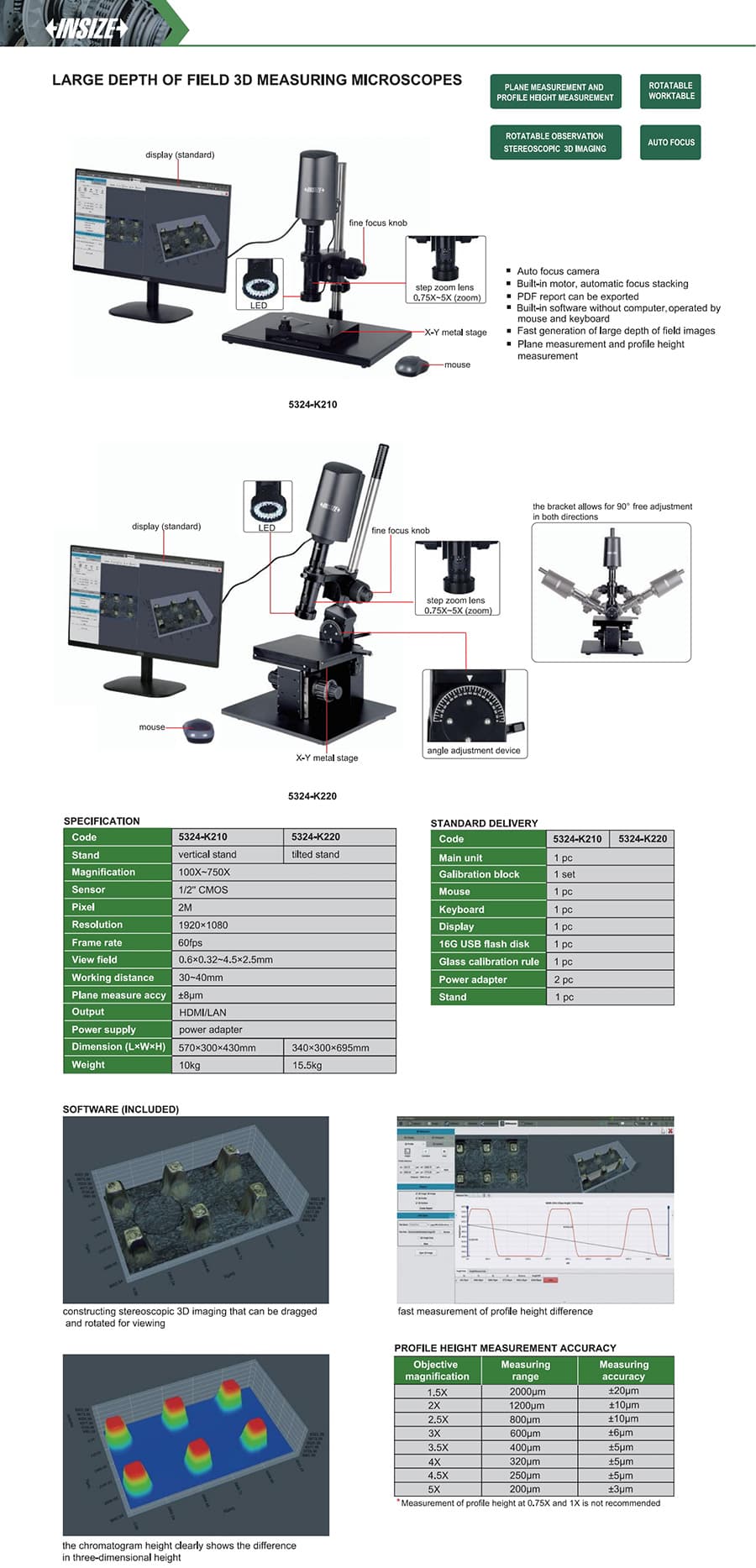

دقت اندازهگیری پروفیل با بزرگ‌نمایی عدسی و بازهٔ اندازهگیری تغییر می‌کند. جدول زیر مقادیر اعلام‌شده در کاتالوگ سازنده را نشان می‌دهد:
| بزرگ‌نمایی عدسی | بازهٔ اندازهگیری ارتفاع | دقت |
|---|---|---|
| 1.5× | 2000 µm | ±20 µm |
| 2× | 1200 µm | ±10 µm |
| 2.5× | 800 µm | ±10 µm |
| 3× | 600 µm | ±6 µm |
| 3.5× | 400 µm | ±5 µm |
| 4× | 320 µm | ±5 µm |
| 4.5× | 250 µm | ±5 µm |
| 5× | 200 µm | ±3 µm |
سازنده اندازهگیری ارتفاع پروفیل در بزرگ‌نمایی 0.75× و 1× را توصیه نمی‌کند. نرم‌افزار می‌تواند گزارش را به PDF صادر کند. اقلام استاندارد شامل نمایشگر، ماوس، صفحه‌کلید، میز فلزی X-Y، بلوک کالیبراسیون، خط‌کش شیشه‌ای کالیبراسیون و فلش‌مموری 16GB است.
