DEPTH BASE ATTACHMENTS
پایه عمقسنج کولیس اینسایز 6140 برای افزایش پایداری؛ چهار کد باریک و پهن با ضخامت 6 تا 13 میلی‌متر، متناسب با سری و عرض بدنهٔ مشخص کولیس.

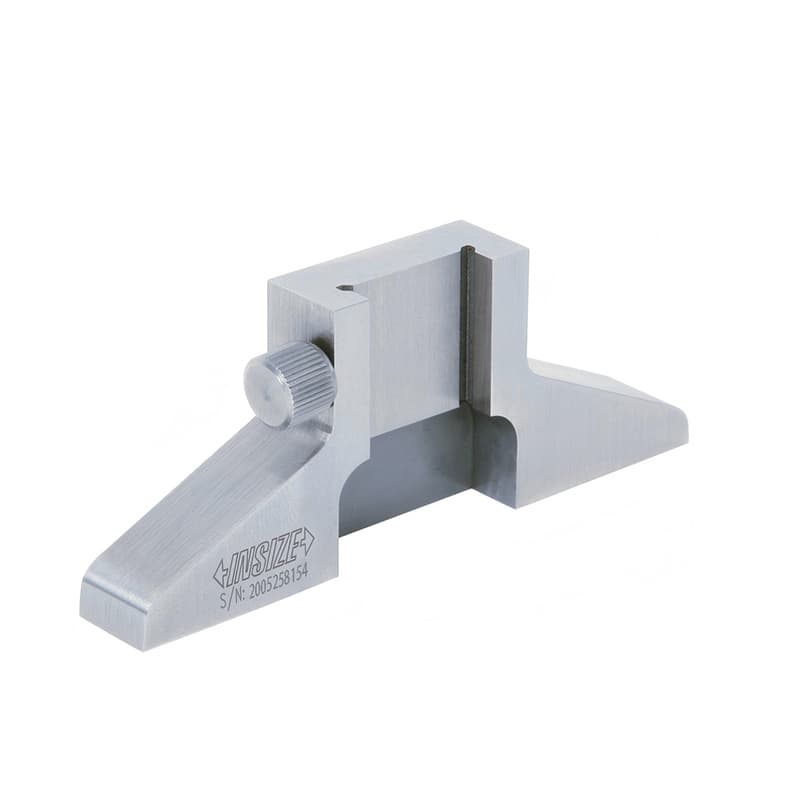

پایه عمقسنج اینسایز مدل 6140 متعلقه‌ای از فولاد زنگ‌نزن برای افزایش پایداری اندازه‌گیری عمق با کولیس است. خانوادهٔ 6140 چهار کد دارد: دو پایه باریک و دو پایه پهن؛ نسخه‌های پهن در کاتالوگ سازنده با پایداری بیشتر معرفی شده‌اند. سازگاری به کد پایه، سری کولیس و عرض بدنهٔ کولیس بستگی دارد؛ پیش از انتخاب، جدول کاربرد را بررسی کنید.

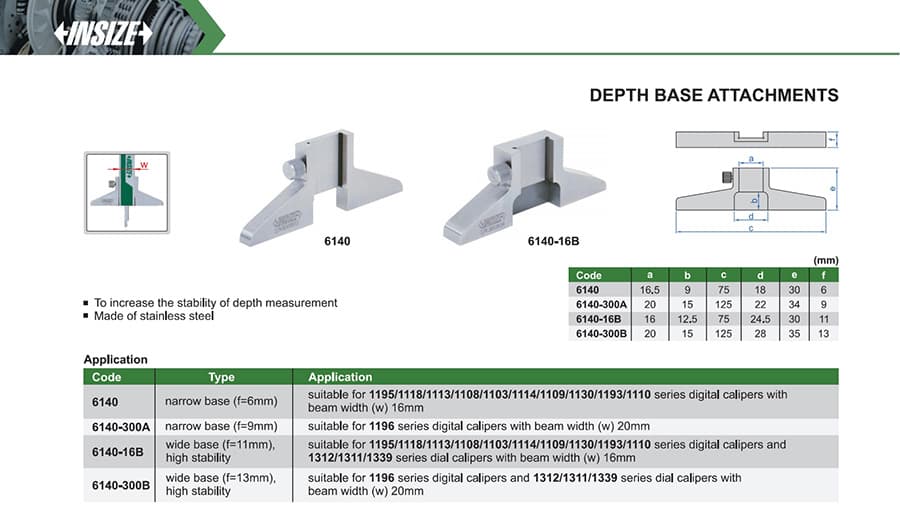

ابعاد a تا f مطابق نقشهٔ فنی سازنده و برحسب میلی‌متر هستند؛ f ضخامت پایه است.
| کد | a | b | c | d | e | f (ضخامت) | نوع پایه |
|---|---|---|---|---|---|---|---|
| 6140 | 16.5 | 9 | 75 | 18 | 30 | 6 mm | باریک |
| 6140-300A | 20 | 15 | 125 | 22 | 34 | 9 mm | باریک |
| 6140-16B | 16 | 12.5 | 75 | 24.5 | 30 | 11 mm | پهن، پایداری بیشتر |
| 6140-300B | 20 | 15 | 125 | 28 | 35 | 13 mm | پهن، پایداری بیشتر |
w نشان‌دهندهٔ عرض بدنهٔ کولیس است. سازنده این پایه‌ها را برای سری‌های زیر فهرست کرده است؛ سازگاری عمومی با همهٔ کولیس‌ها اعلام نشده است.
| کد پایه | عرض بدنهٔ کولیس w | سری‌های سازگار طبق کاتالوگ |
|---|---|---|
| 6140 | 16 mm | کولیس دیجیتال سری‌های 1195، 1118، 1113، 1108، 1103، 1114، 1109، 1130، 1193 و 1110 |
| 6140-300A | 20 mm | کولیس دیجیتال سری 1196 |
| 6140-16B | 16 mm | کولیس دیجیتال سری‌های 1195، 1118، 1113، 1108، 1103، 1114، 1109، 1130، 1193 و 1110؛ همچنین کولیس ساعتی سری‌های 1312، 1311 و 1339 |
| 6140-300B | 20 mm | کولیس دیجیتال سری 1196؛ همچنین کولیس ساعتی سری‌های 1312، 1311 و 1339 |
برای جلوگیری از انتخاب اشتباه، کد درج‌شده روی کولیس و عرض بدنهٔ آن را با ردیف کد پایه تطبیق دهید.
