Magnetic Stands

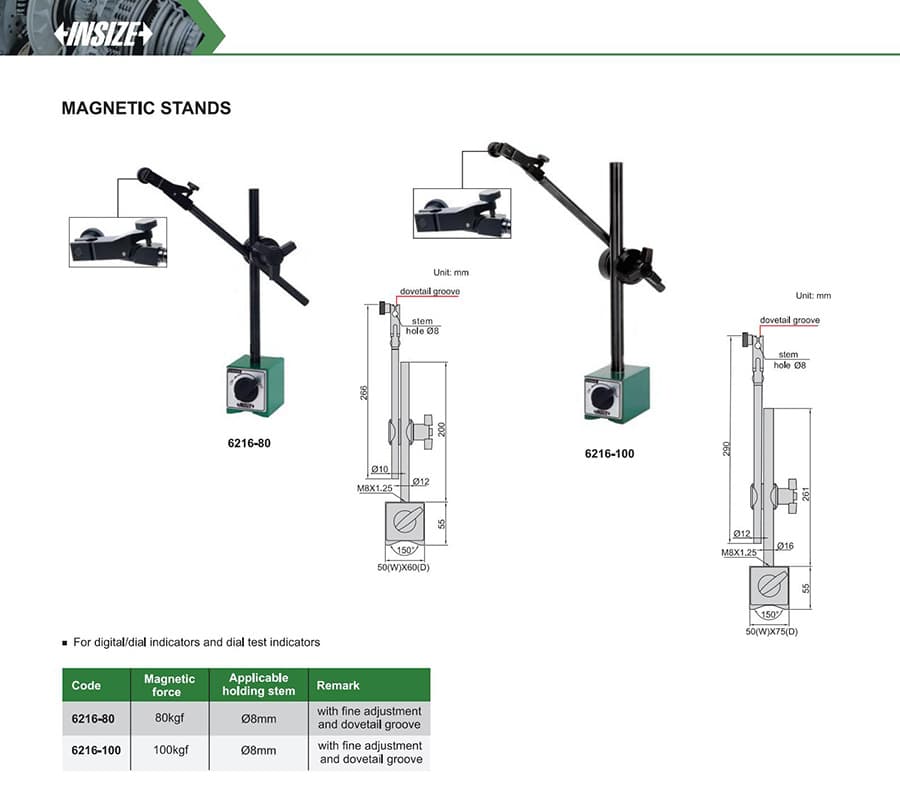

خانواده پایه مغناطیسی اینسایز 6216 برای ساعت اندیکاتور و ساعت تست، در دو کد 6216-80 و 6216-100 با نیروی 80 و 100 kgf. هر دو ساق Ø8، تنظیم ریز و شیار دم‌چلچله‌ای دارند؛ ابعاد پایه و ارتفاع درج‌شده در نقشه برای هر کد متفاوت است.

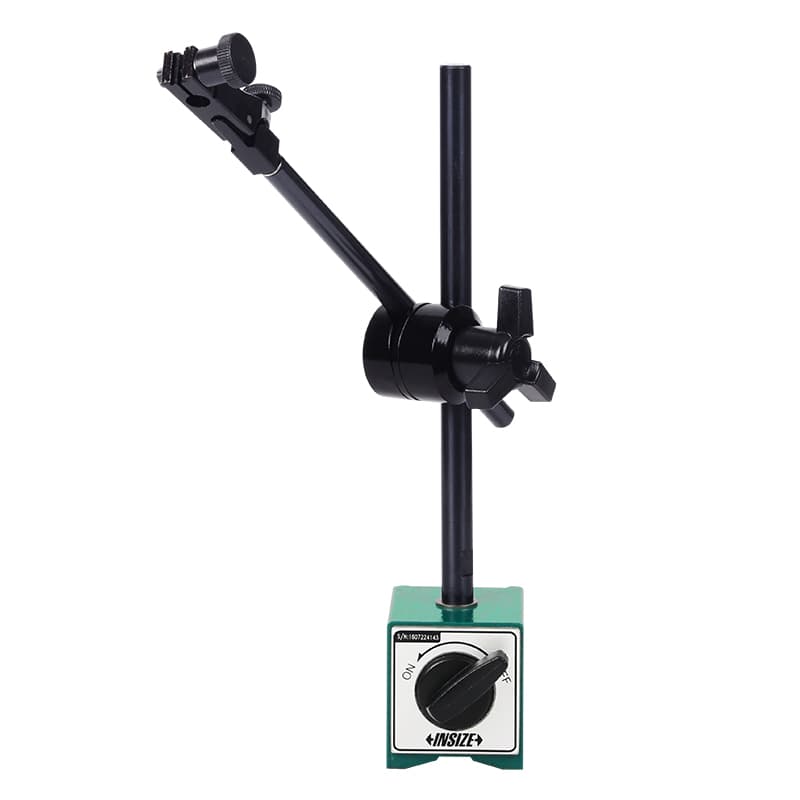

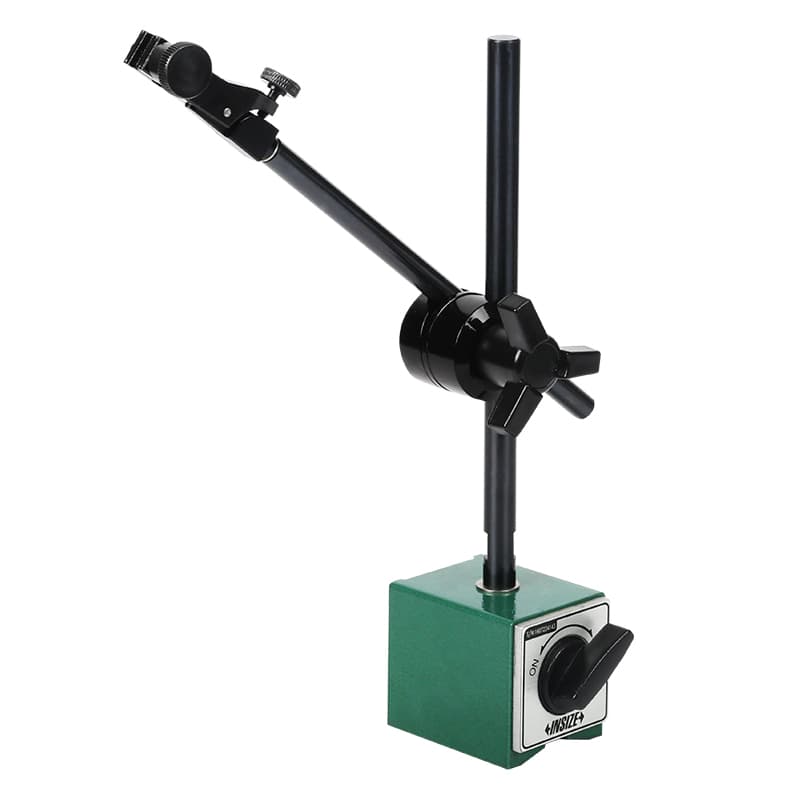

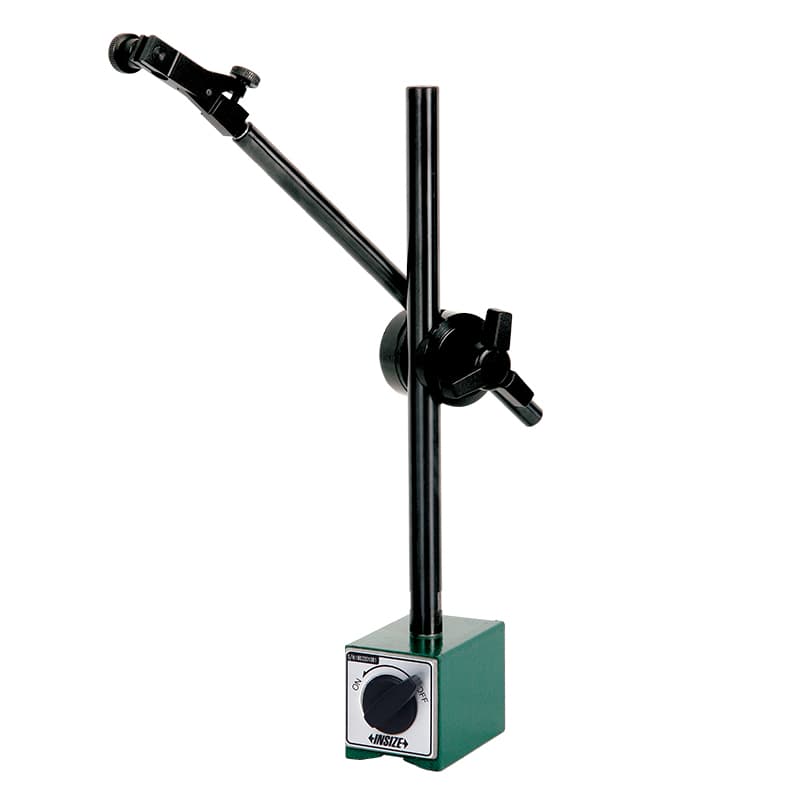

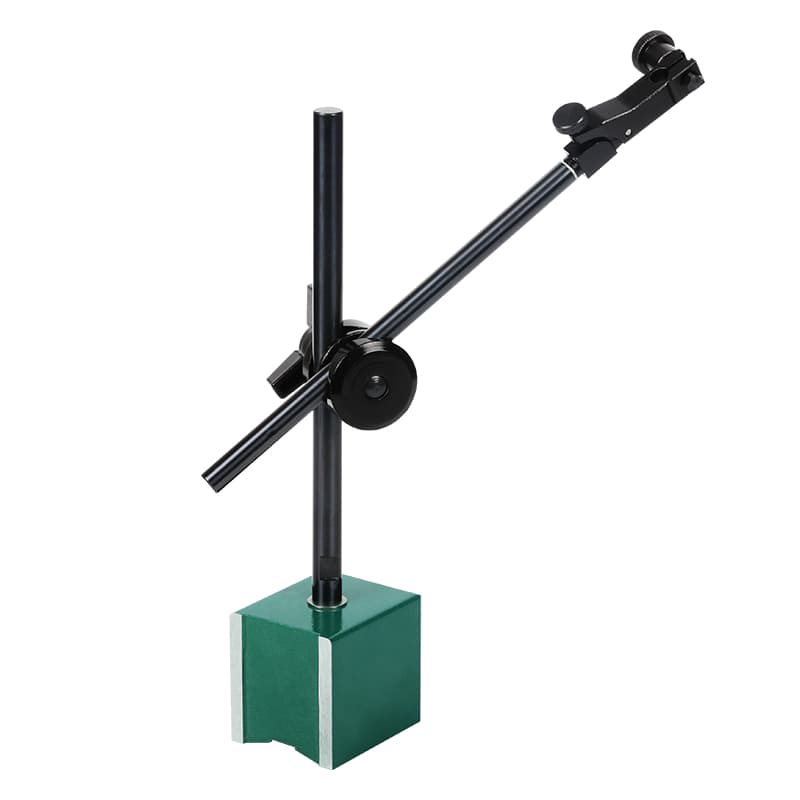

پایه‌های مغناطیسی اینسایز سری 6216 برای نصب ساعت اندیکاتور دیجیتال یا عقربه‌ای و ساعت تست (شیطونکی) به کار می‌روند. هر دو مدل ساقهٔ نگهدارندهٔ Ø8 میلی‌متر، تنظیم ریز و شیار دم‌چلچله‌ای دارند. تفاوت دو کد در نیروی مغناطیسی و ابعاد درج‌شده در نقشهٔ فنی است.
| کد مدل | نیروی مغناطیسی | ساقه نگهدارنده | ارتفاع درج‌شده در نقشه | ابعاد پایه (عرض × عمق) | رزوه اتصال | تنظیم ریز و شیار |
|---|---|---|---|---|---|---|
| 6216-80 | 80 kgf | Ø8 mm | 266 mm | 50 × 60 mm | M8×1.25 | دارد؛ شیار دم‌چلچله‌ای |
| 6216-100 | 100 kgf | Ø8 mm | 290 mm | 50 × 75 mm | M8×1.25 | دارد؛ شیار دم‌چلچله‌ای |
نیروی مغناطیسی و مشخصات هر کد بر اساس جدول سازنده تفکیک شده است؛ ابعاد نقشه برحسب میلی‌متر است. برای انتخاب، کد و فضای نصب را با نیاز خود مقایسه کنید.
