Large Locking Force Magnetic Stands
پایه مغناطیسی اینسایز 6222 برای نگهداری ساعت اندیکاتور دیجیتال یا عقربه‌ای و ساعت تست (شیطونکی). پنج مدل با نیروی 40، 80 یا 100 kgf، ساقه قابل نصب Ø8 میلی‌متر، تنظیم ریز و شیار دم‌چلچله‌ای؛ ابعاد و کد دقیق را در جدول مقایسه کنید.

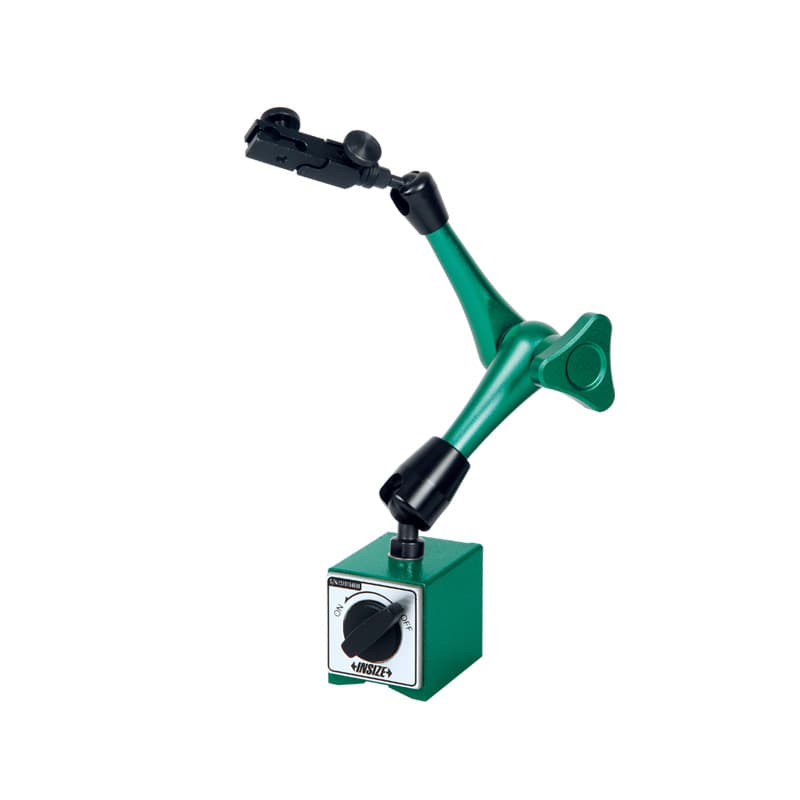

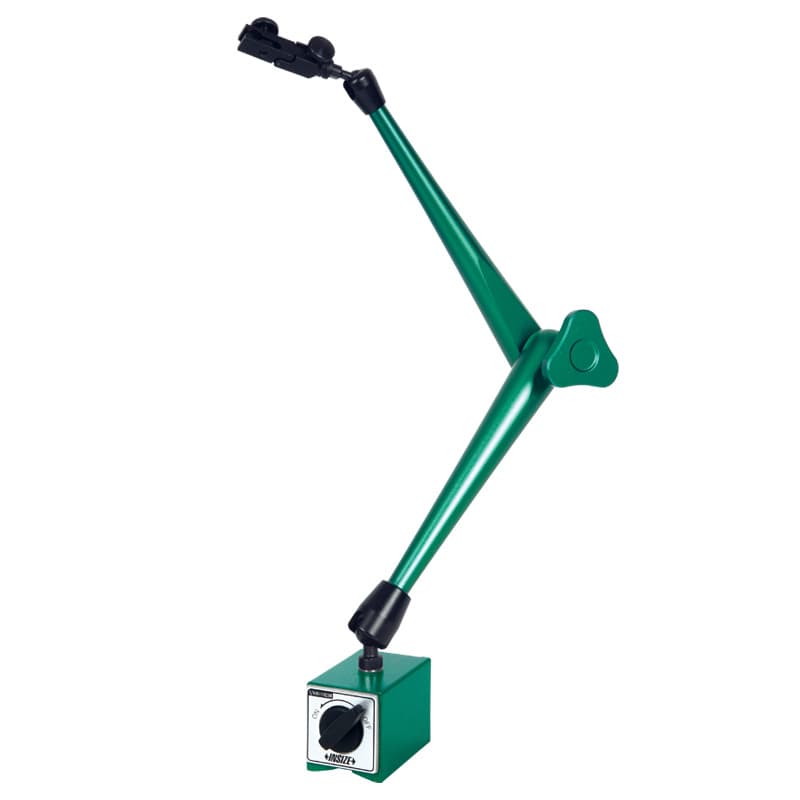

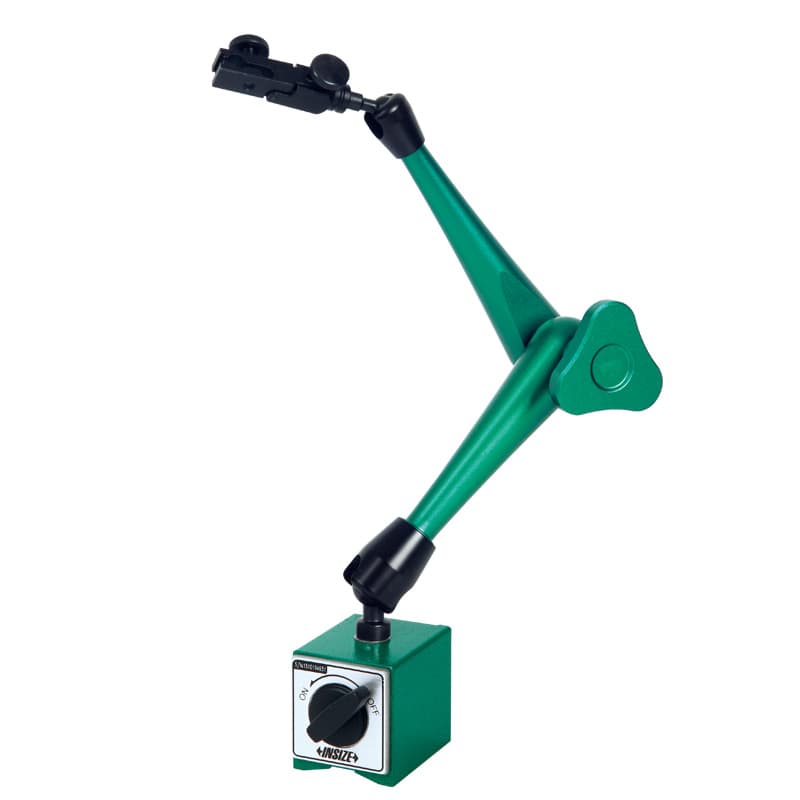

پایه مغناطیسی ساعت اندیکاتور اینسایز مدل 6222 برای نصب ساعت‌های اندیکاتور دیجیتال یا عقربه‌ای و ساعت‌های تست (ساعت شیطونکی) طراحی شده است. هر پنج نسخه ساقهٔ نگهدارندهٔ Ø8 میلی‌متر را می‌پذیرند و به تنظیم ریز و شیار دم‌چلچله‌ای مجهزند. مدل مناسب را بر اساس نیروی مغناطیسی و ابعاد موردنیاز انتخاب کنید.

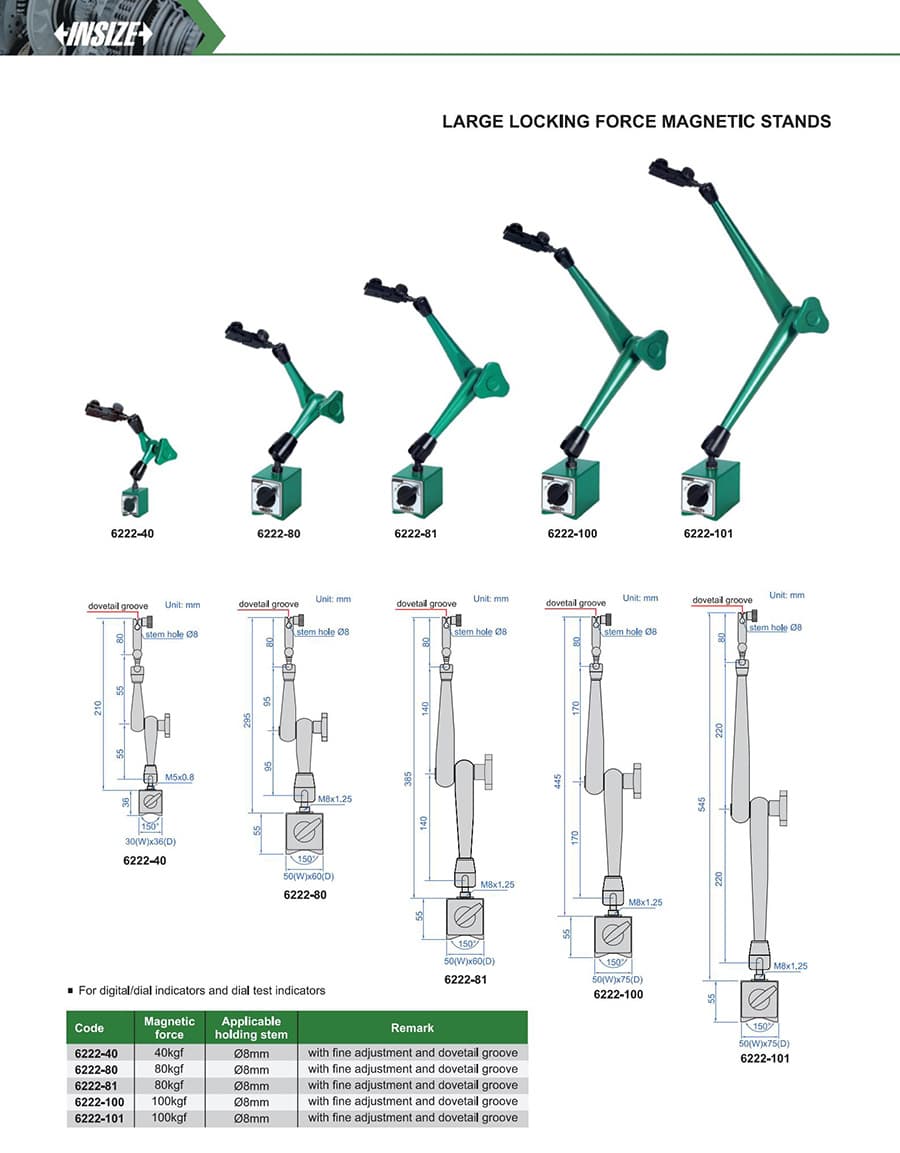

| کد مدل | نیروی مغناطیسی | ارتفاع درج‌شده در نقشه (mm) | ابعاد پایه (عرض × عمق، mm) | رزوه اتصال | ساقه نگهدارنده |
|---|---|---|---|---|---|
| 6222-40 | 40 kgf | 210 | 30 × 36 | M5×0.8 | Ø8 mm |
| 6222-80 | 80 kgf | 295 | 50 × 60 | M8×1.25 | Ø8 mm |
| 6222-81 | 80 kgf | 385 | 50 × 60 | M8×1.25 | Ø8 mm |
| 6222-100 | 100 kgf | 445 | 50 × 75 | M8×1.25 | Ø8 mm |
| 6222-101 | 100 kgf | 545 | 50 × 75 | M8×1.25 | Ø8 mm |
در همهٔ مدل‌ها، ساقهٔ قابل نصب Ø8 میلی‌متر است و تنظیم ریز و شیار دم‌چلچله‌ای دارند. ابعاد ارتفاعی و پایه مطابق نقشهٔ فنی سازنده درج شده‌اند؛ هنگام سفارش، کد مدل را با فضای نصب و نیروی موردنیاز تطبیق دهید.
