Dial Indicator Stands (Non-Magnetic)
پایه ساعت اندیکاتور غیرمغناطیسی INSIZE 6226 با تنظیم دقیق و قابلیت تغییر زاویه 20 درجه؛ مناسب ساعت‌های دیجیتال، عقربه‌ای و ساعت تست. سه زیرمدل 6226-60، 6226-80 و 6226-100، همگی محل نگهداری ساق Ø8، Ø4 یا 3/8 اینچ دارند؛ ابعاد اصلی نقشه برای هر زیرمدل متفاوت است.

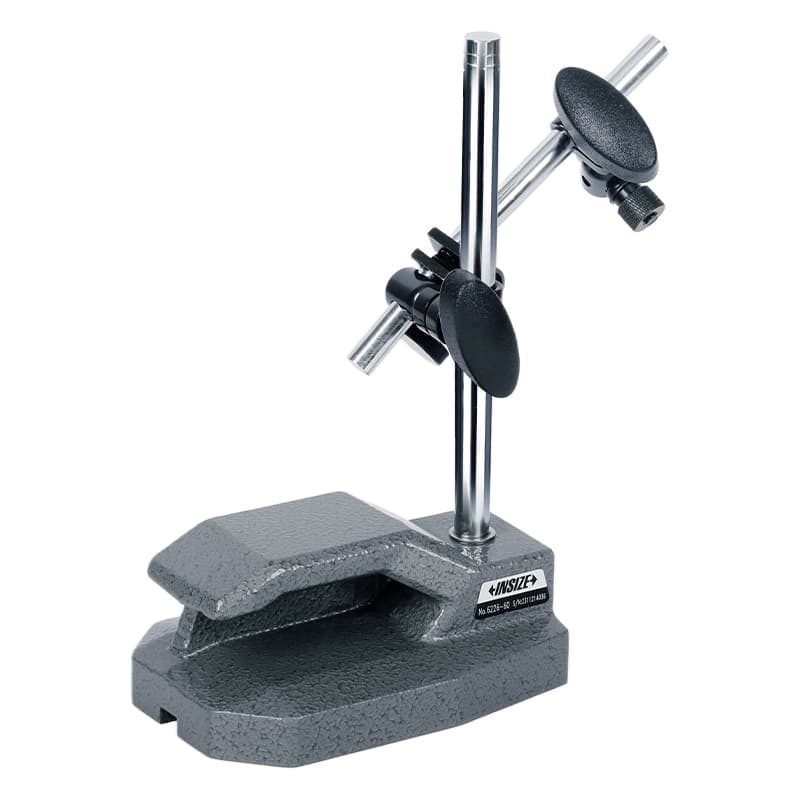

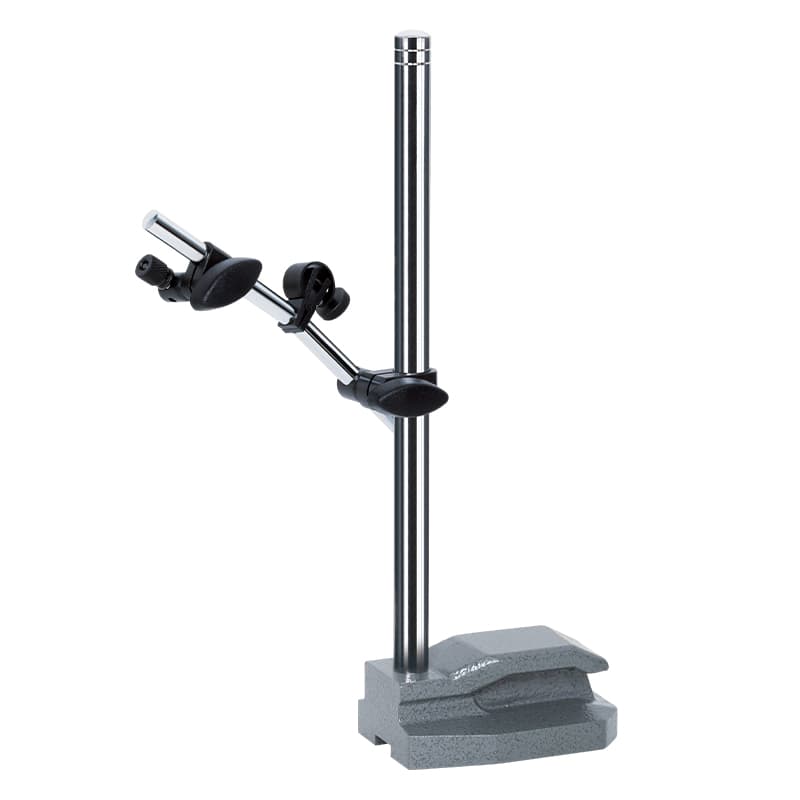

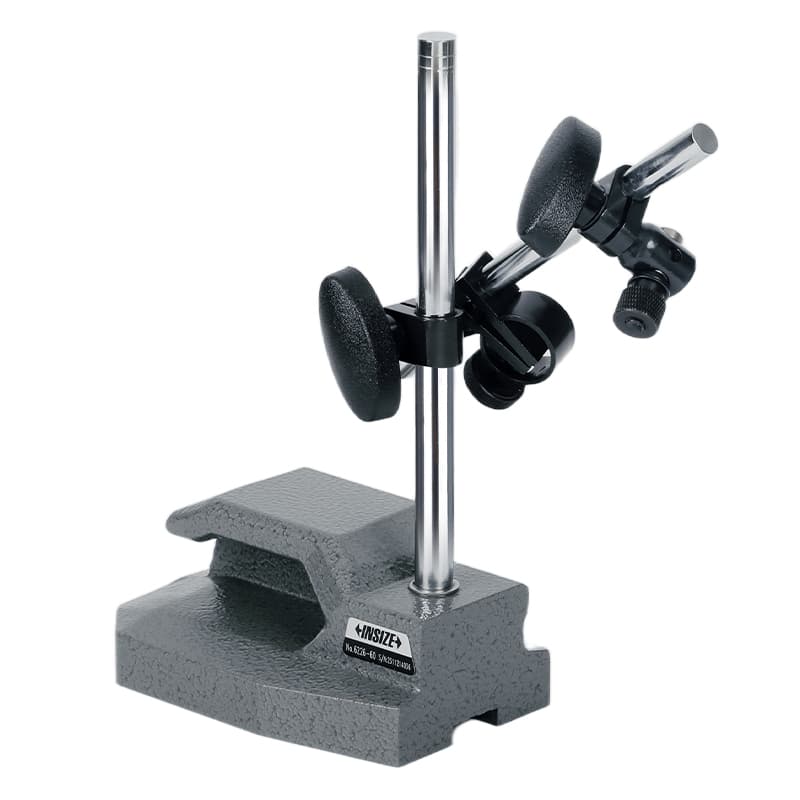

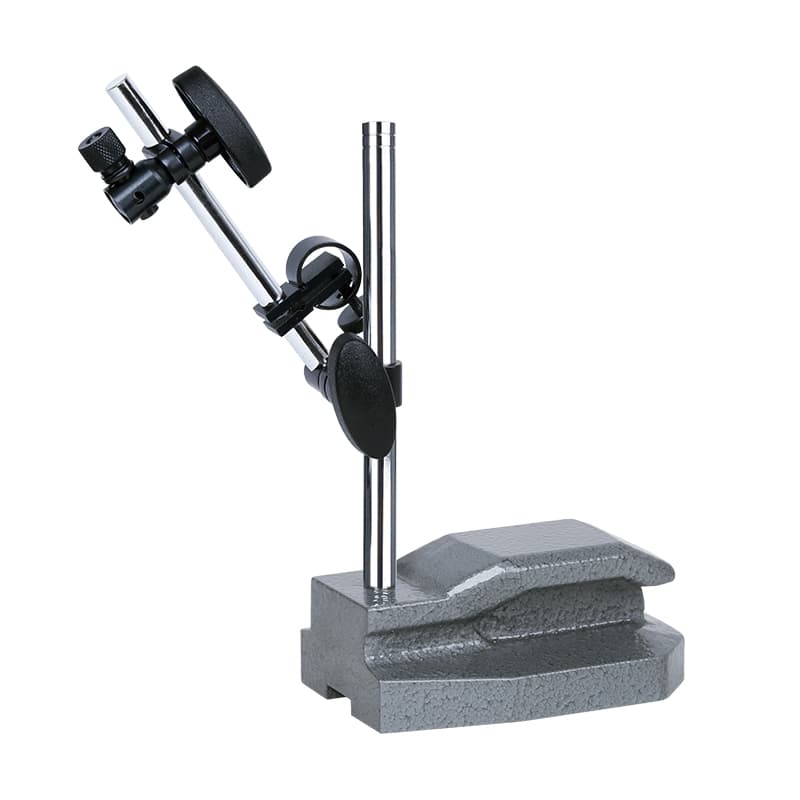

پایهٔ غیرمغناطیسی INSIZE سری 6226 برای نصب ساعت اندیکاتور دیجیتال یا عقربه‌ای و ساعت تست روی صفحه‌صافی به‌کار می‌رود. کاتالوگ سازنده پایهٔ سخت‌کاری‌شده، تنظیم دقیق و قابلیت تغییر زاویهٔ 20 درجه را ذکر می‌کند؛ سطوح پیشنهادی، صفحه‌صافی گرانیتی یا چدنی هستند.

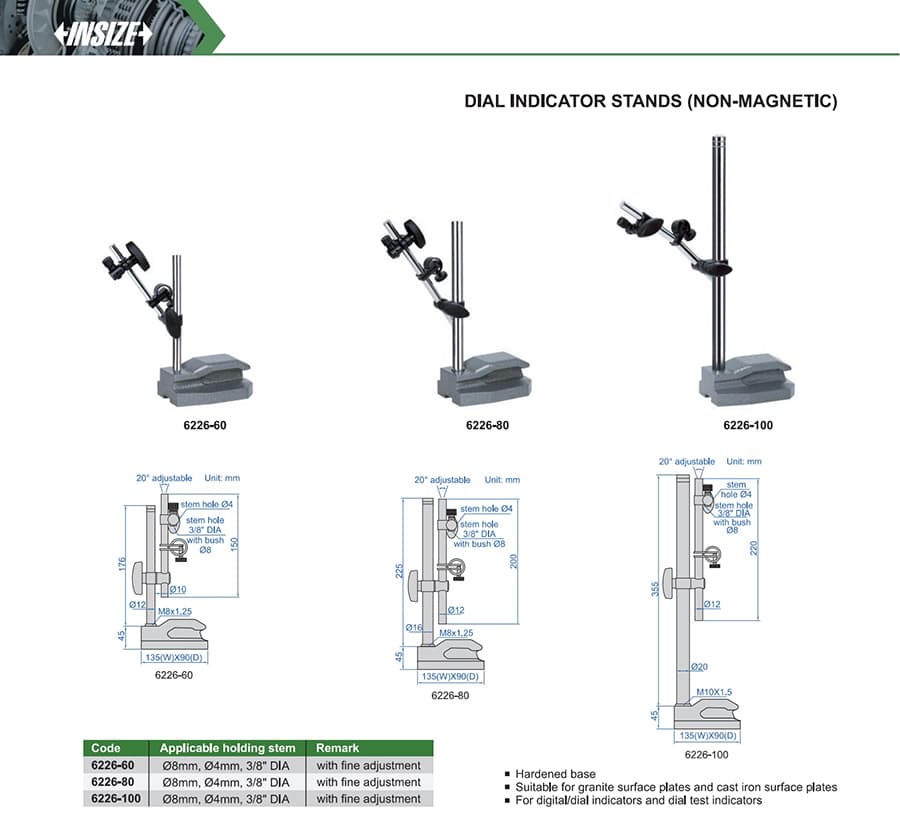

| کد مدل | ابعاد عمودی درج‌شده در نقشه (mm) | ساق‌های قابل نگهداری | تنظیم دقیق |
|---|---|---|---|
| 6226-60 | 176 و 150 | Ø8، Ø4 یا 3/8 اینچ | دارد |
| 6226-80 | 225 و 200 | Ø8، Ø4 یا 3/8 اینچ | دارد |
| 6226-100 | 355 و 220 | Ø8، Ø4 یا 3/8 اینچ | دارد |
همهٔ زیرمدل‌ها طبق نقشهٔ سازنده تا 20 درجه قابلیت تنظیم زاویه دارند. ابعاد روی نقشه را با فضای نصب و ارتفاع موردنیاز خود تطبیق دهید؛ هر سه نسخه غیرمغناطیسی‌اند.
