Articulated Arms
بازوهای مفصلی پایه ساعت اندیکاتور INSIZE 6236؛ پنج مدل با طول برابر بازوی بالا و پایین از 50 تا 220 میلی‌متر. جنس بازوها طبق کاتالوگ رسمی، آلیاژ آلومینیوم است.

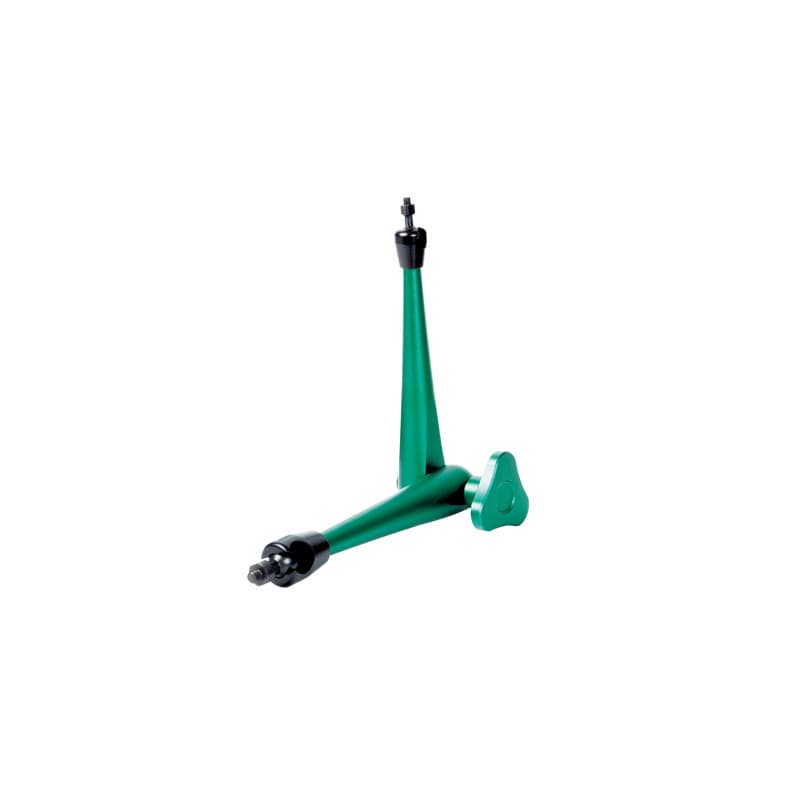

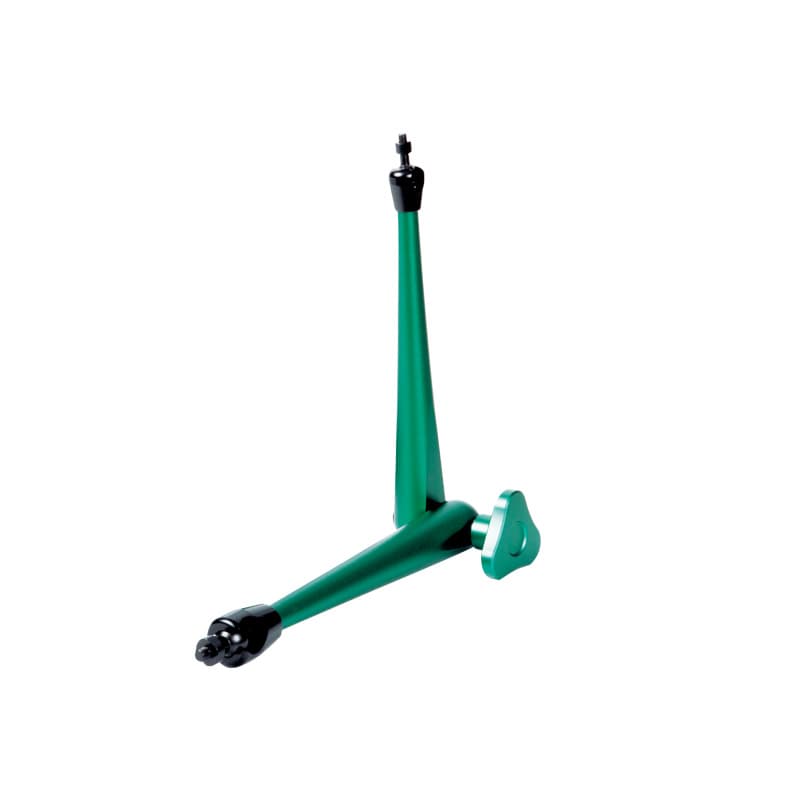

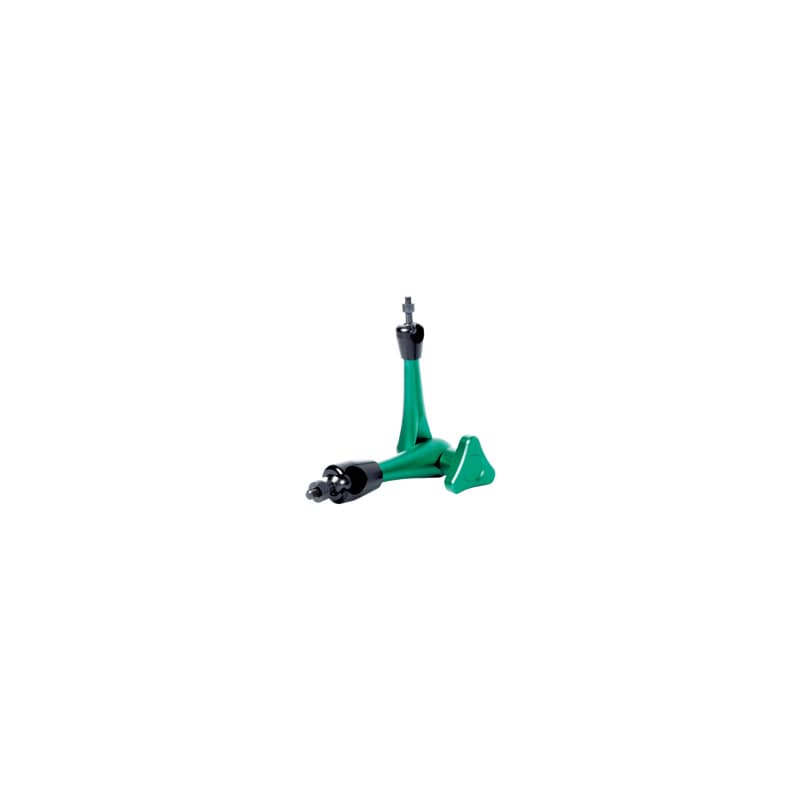

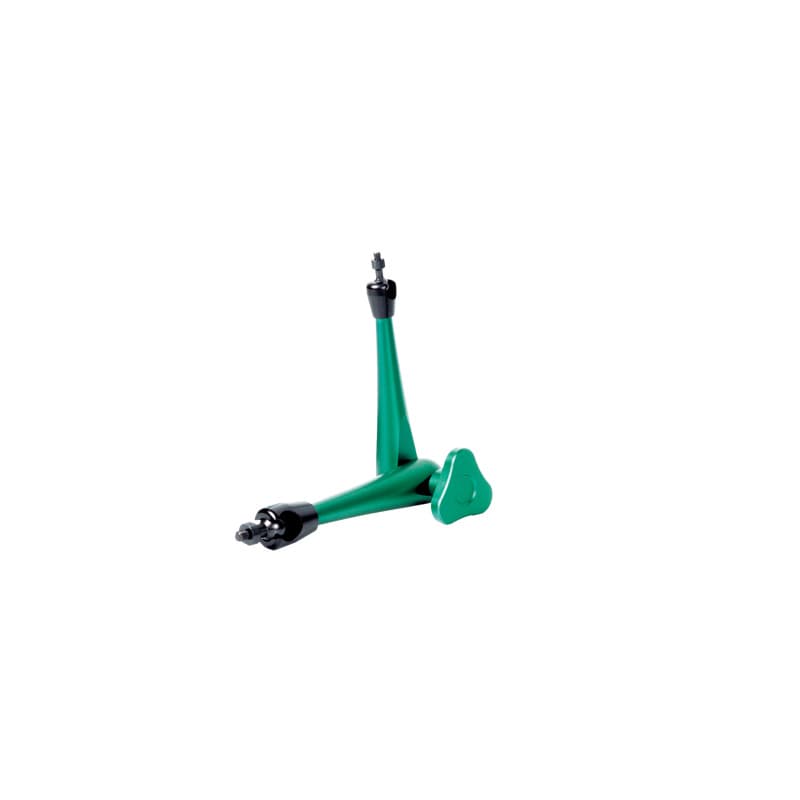

بازوهای مفصلی اینسایز مدل 6236 برای پایه‌های ساعت اندیکاتور طراحی شده‌اند. این سری پنج انتخاب دارد؛ در هر مدل، طول بازوی بالا و پایین برابر است و جنس بازوها طبق کاتالوگ رسمی سازنده آلیاژ آلومینیوم است.

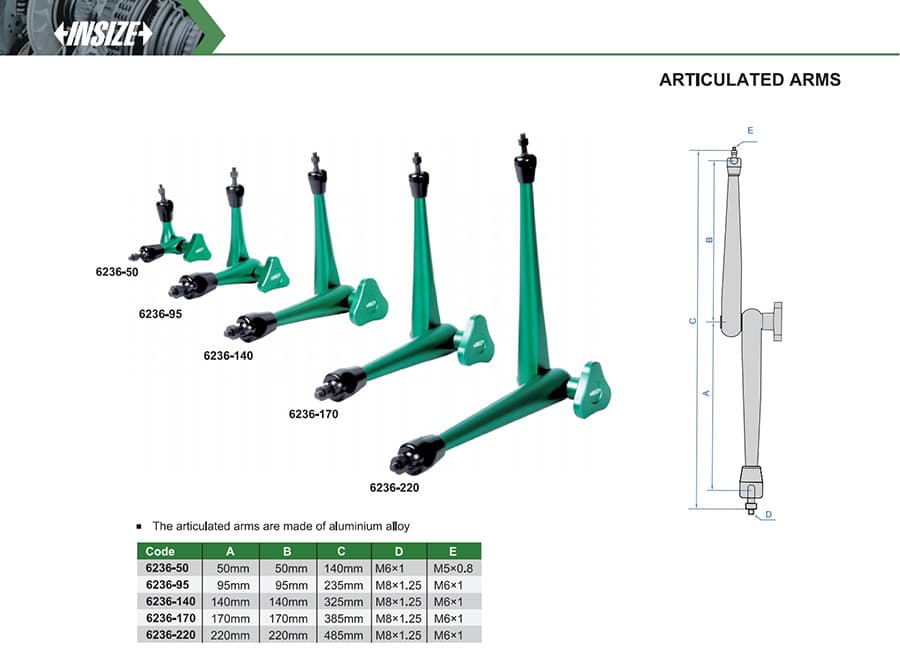

ابعاد A تا E مطابق نقشهٔ کاتالوگ سازنده است؛ واحد طول‌ها میلی‌متر و D و E اندازهٔ رزوهٔ اتصالات هستند.
| کد | بازوی پایین A | بازوی بالا B | بُعد C در نقشه | رزوه پایین D | رزوه بالا E |
|---|---|---|---|---|---|
| 6236-50 | 50 | 50 | 140 | M6×1 | M5×0.8 |
| 6236-95 | 95 | 95 | 235 | M8×1.25 | M6×1 |
| 6236-140 | 140 | 140 | 325 | M8×1.25 | M6×1 |
| 6236-170 | 170 | 170 | 385 | M8×1.25 | M6×1 |
| 6236-220 | 220 | 220 | 485 | M8×1.25 | M6×1 |
هنگام انتخاب، کد و طول موردنیاز را با جدول بالا تطبیق دهید.
