Clamps For Dial Test Indicators

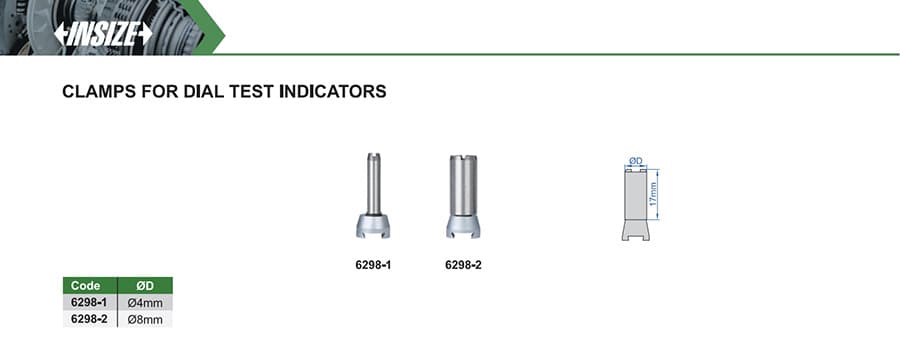

گیرهٔ نصب ساعت شیطونکی اینسایز سری 6298؛ کد 6298-1 برای قطر Ø4 و کد 6298-2 برای قطر Ø8 میلیمتر. ارتفاع طبق نقشه 17 میلیمتر است؛ ساعت و پایهٔ مگنتی همراه این گیره نیستند.
گیره‌های اینسایز سری 6298 برای اتصال و نگهداری ساعت‌های شیطونکی (dial test indicator) عرضه می‌شوند و خودِ ساعت یا پایهٔ مگنتی نیستند. طبق جدول رسمی سازنده، کد 6298-1 برای قطر محل اتصال Ø4 میلیمتر و کد 6298-2 برای Ø8 میلیمتر است. نقشهٔ سازنده ارتفاع گیره را 17 میلیمتر نشان می‌دهد. پیش از سفارش، قطر ساق یا محل بست ساعت خود را اندازه بگیرید؛ این دو کد از نظر قطر جایگزین یکدیگر نیستند.
این گیره به‌تنهایی بازه، دقت یا صفحهٔ نمایش ندارد و نباید آن را با پایهٔ مگنتی کامل یا ساعت اندیکاتور اشتباه گرفت. انتخاب گیرهٔ هم‌اندازه به نصب درست و جلوگیری از لقی کمک می‌کند، اما کیفیت قرائت همچنان به خود ساعت، نحوهٔ بستن، راستای تماس و پایداری مجموعه وابسته است.
| کد | قطر محل اتصال (ØD) | ارتفاع طبق نقشه | کاربرد |
|---|---|---|---|
| 6298-1 | Ø4 mm | 17 mm | برای اتصال ساعت تست با قطر 4 میلیمتر |
| 6298-2 | Ø8 mm | 17 mm | برای اتصال ساعت تست با قطر 8 میلیمتر |
اگر قطر ساق ابزار شما متفاوت است، فقط بر اساس شباهت ظاهری خرید نکنید و سازگاری را از نقشهٔ ساعت تست و گیره کنترل کنید. کد مدل روی بسته‌بندی و اندازهٔ درج‌شده در کاتالوگ را قبل از نصب تطبیق دهید.
