Digital Groove Measurement Stands

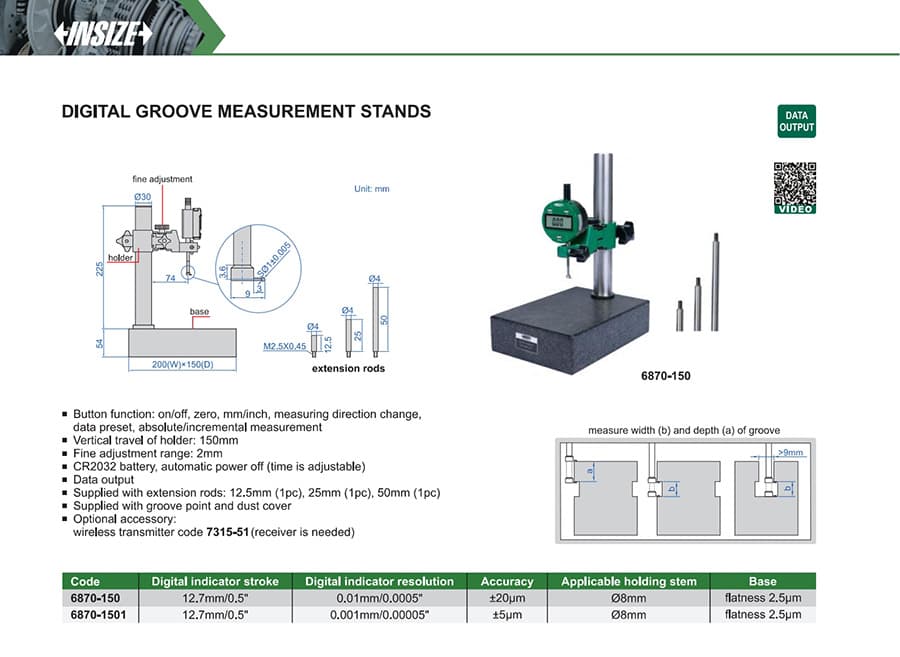

گیج دیجیتال INSIZE 6870 برای سنجش عرض و عمق شیار داخلی. هر دو نسخه کورس اندیکاتور 12.7 میلی‌متر، حرکت عمودی 150 میلی‌متر و ساق Ø8 دارند؛ مدل 6870-150 با رزولوشن 0.01 و دقت ±20 میکرون، و 6870-1501 با رزولوشن 0.001 و دقت ±5 میکرون عرضه می‌شود.
گیج دیجیتال INSIZE سری 6870 برای اندازهگیری عرض و عمق شیارهای داخلی به‌کار می‌رود. دستگاه از پایهٔ گرانیتی، ستون با حرکت عمودی، اندیکاتور دیجیتال و نوک مخصوص شیار تشکیل شده است. قطر گلولهٔ نوک شیار 1 میلی‌متر است؛ روش صفرکردن و لحاظ‌کردن این قطر را طبق دفترچهٔ سازنده انجام دهید.
| کد مدل | کورس اندیکاتور | رزولوشن | دقت اعلام‌شده | ساق نگهدارنده | تختی پایه |
|---|---|---|---|---|---|
| 6870-150 | 12.7 میلی‌متر | 0.01 میلی‌متر | ±20 میکرون | Ø8 میلی‌متر | 2.5 میکرون |
| 6870-1501 | 12.7 میلی‌متر | 0.001 میلی‌متر | ±5 میکرون | Ø8 میلی‌متر | 2.5 میکرون |
رزولوشن و دقت دو نسخه متفاوت‌اند و نباید با هم اشتباه شوند. پیش از سفارش کد موردنیاز را بررسی کنید؛ دفترچهٔ راهنمای سازنده روش اندازهگیری عرض/عمق شیار و تصحیح ناشی از قطر نوک را توضیح می‌دهد.
