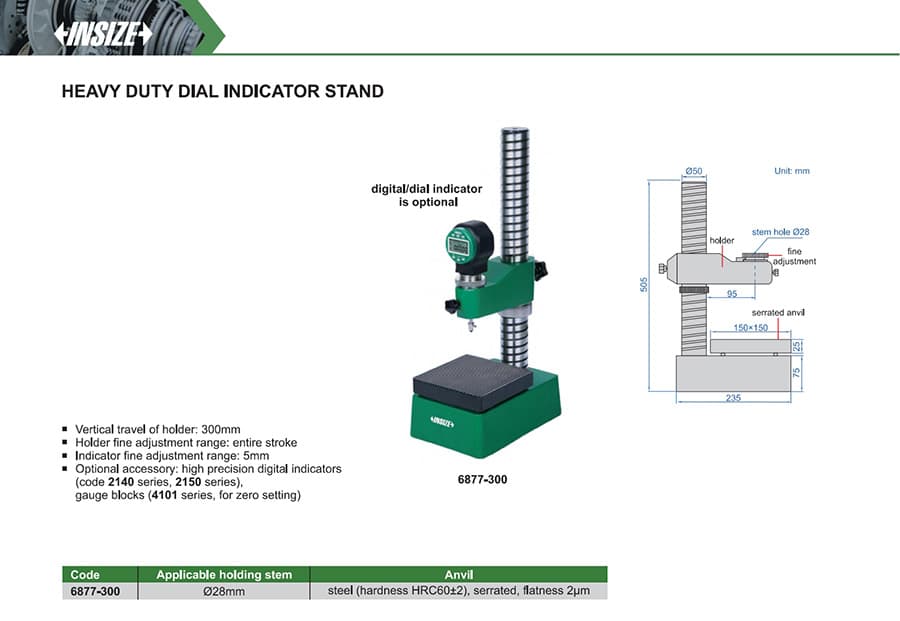

Heavy Duty Dial Indicator Stand
پایه سنگین INSIZE 6877-300 با حرکت عمودی نگهدارنده 300 میلی‌متر و تنظیم دقیق نگهدارنده در تمام کورس. این مدل برای ساق Ø28 است؛ تنظیم ظریف ساعت 5 میلی‌متر و سندان فولادی شیاردار با تختی 2 میکرومتر دارد. ساعت اندیکاتور جداگانه تهیه می‌شود.
پایه سنگین ساعت اندیکاتور INSIZE 6877-300 برای نگهداری ساعت در کنترل ابعادی قطعات بزرگ یا مجموعه‌های سنگین به کار می‌رود. نگهدارنده در مسیر عمودی 300 میلی‌متر جابه‌جا می‌شود و تنظیم ظریف خود نگهدارنده در تمام این کورس امکان‌پذیر است. قطر محل نصب ساق ساعت Ø28 میلی‌متر است.
| حرکت عمودی نگهدارنده | 300 میلی‌متر |
|---|---|
| تنظیم دقیق نگهدارنده | در تمام کورس |
| تنظیم دقیق ساعت | 5 میلی‌متر |
| قطر ساق قابل نصب | Ø28 میلی‌متر |
| سندان | فولادی، شیاردار |
| سختی و تختی سندان | HRC60±2؛ تختی 2 میکرومتر |
| ابعاد نقشه | ارتفاع کلی 505 میلی‌متر؛ سطح سندان 150 × 150 میلی‌متر |
ساعت دیجیتال یا عقربه‌ای در کاتالوگ به‌عنوان وسیلهٔ اختیاری معرفی شده و همراه این پایه نیست. برای صفرکردن مجموعه، سازنده استفاده از بلوک سنجه را لازم می‌داند. پیش از سفارش قطر ساق ساعت را با محل نگهدارندهٔ Ø28 تطبیق دهید.
دانلود کاتالوگ پایه سنگین ساعت اندیکاتور INSIZE 6877-300 (PDF)
