Center Marking Gauges
گیج مرکزیاب اینسایز سری 7205 برای علامت‌گذاری مرکز صفحه و شفت گرد؛ چهار اندازه برای قطر شفت ۴ تا ۲۷۰ میلی‌متر، با دقت ±۰٫۱۵ میلی‌متر.

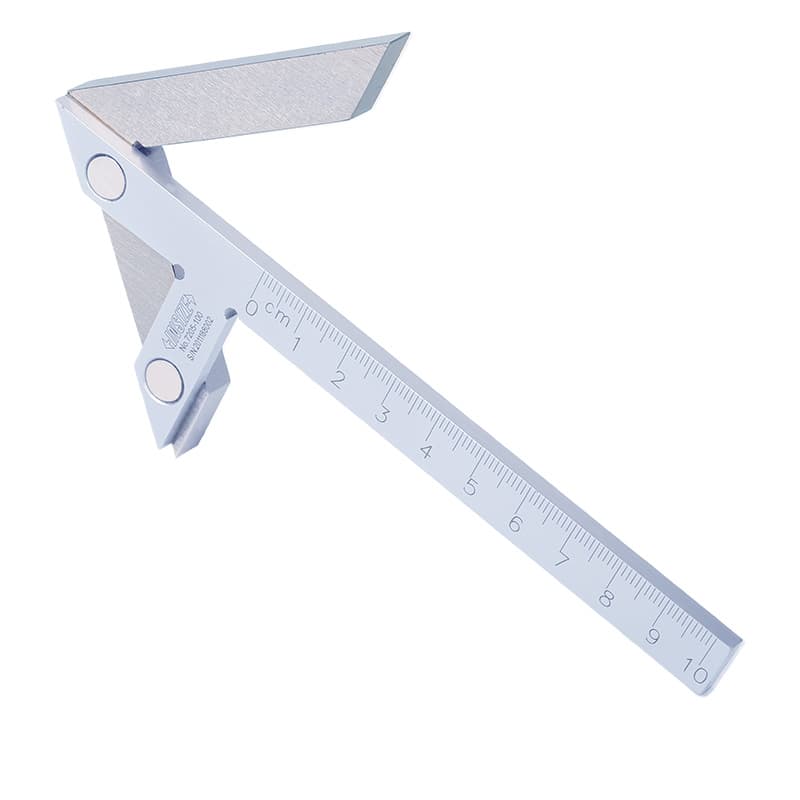

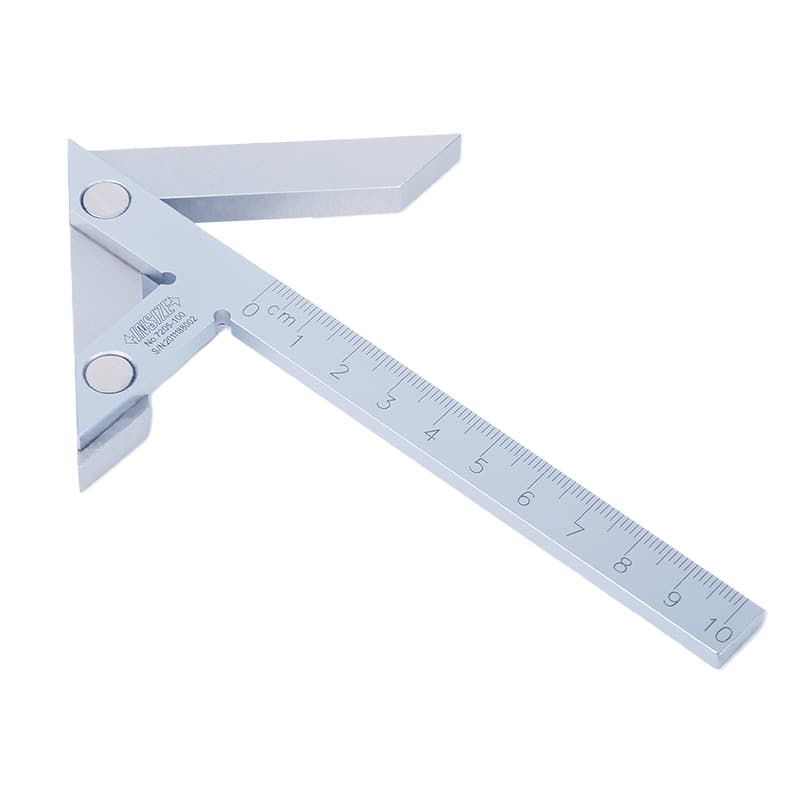

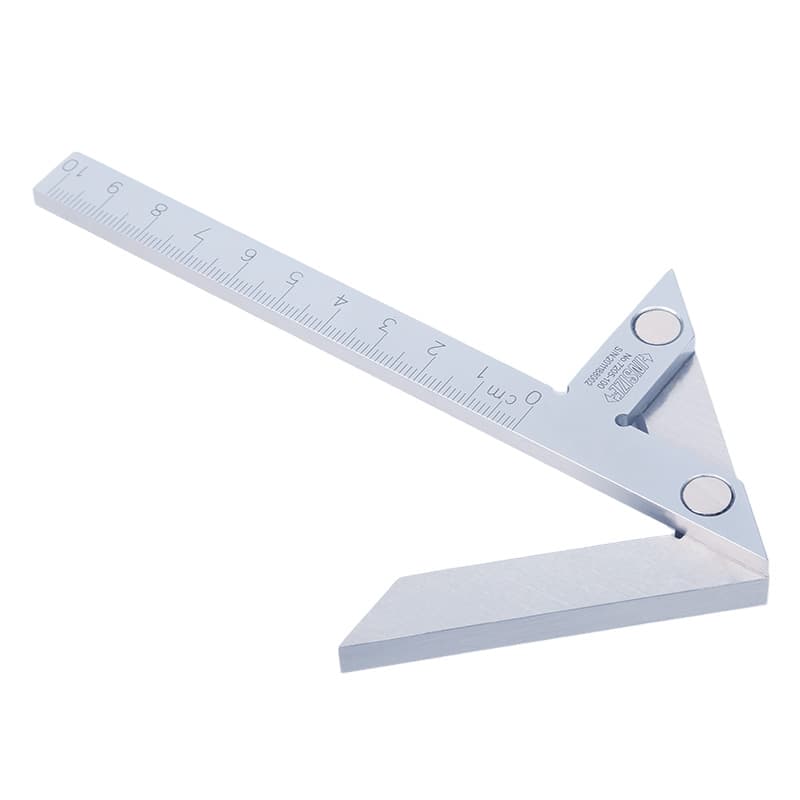

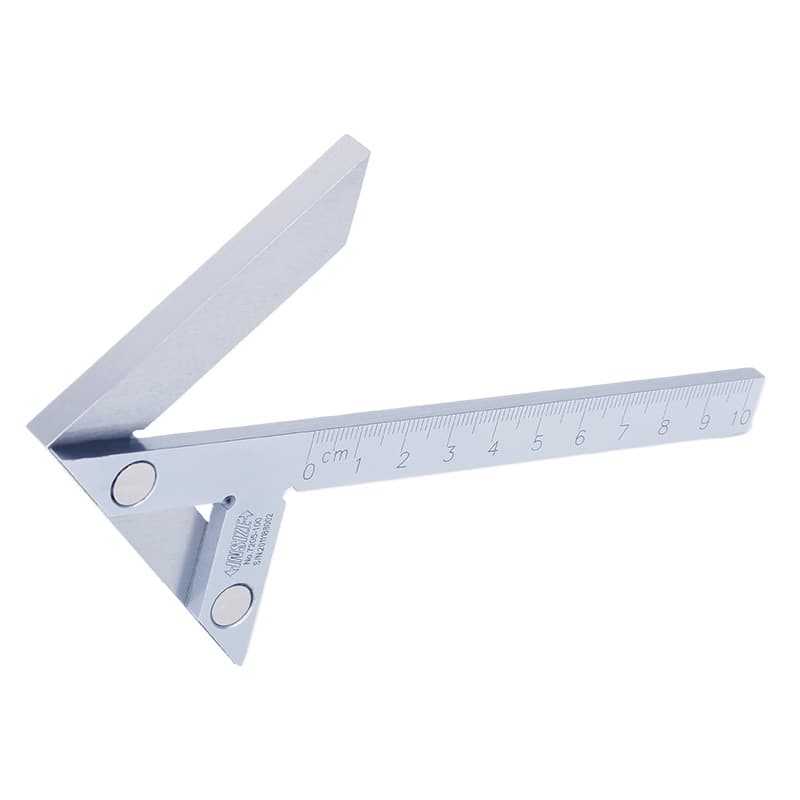

گیج مرکزیاب اینسایز سری 7205 برای نشانه‌گذاری مرکز صفحات گرد و شفت‌ها استفاده می‌شود. اندازهٔ خود ابزار و دامنهٔ قطر قطعهٔ قابل‌استفاده با هر نسخه فرق دارد؛ هنگام انتخاب به کد کامل و هر دو مقدار توجه کنید.

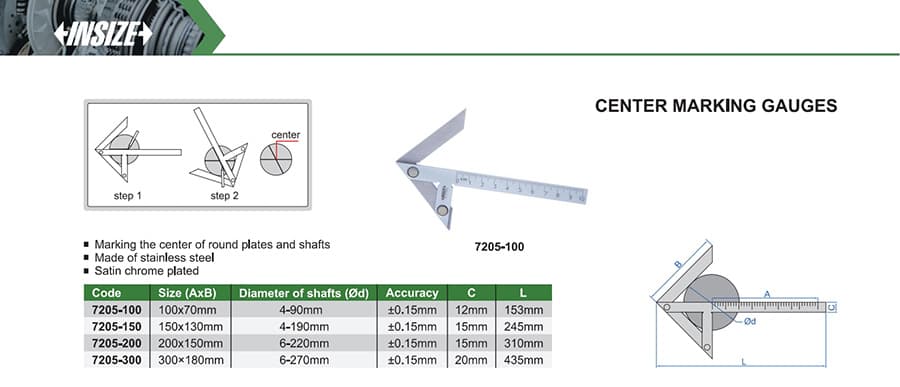

| کد مدل | قطر شفت قابل استفاده | ابعاد ابزار (میلی‌متر) | دقت |
|---|---|---|---|
| 7205-100 | ۴ تا ۹۰ | ۱۰۰ × ۷۰ | ±۰٫۱۵ میلی‌متر |
| 7205-150 | ۴ تا ۱۹۰ | ۱۵۰ × ۱۳۰ | ±۰٫۱۵ میلی‌متر |
| 7205-200 | ۶ تا ۲۲۰ | ۲۰۰ × ۱۵۰ | ±۰٫۱۵ میلی‌متر |
| 7205-300 | ۶ تا ۲۷۰ | ۳۰۰ × ۱۸۰ | ±۰٫۱۵ میلی‌متر |
بدنه از فولاد زنگ‌نزن ساخته شده و سطح آن روکش کروم ساتن دارد. برای مرکز‌یابی، قطر قطعه را با بازهٔ مدل انتخابی تطبیق دهید.
