Flat Backs
پشت تخت INSIZE سری 7330-F در ۸ کد عرضه می‌شود؛ قطر، ضخامت و الگوی سوراخ هر کد متفاوت است و هر کد فقط با مدل‌های مشخصی سازگار است. برای نمونه F2 برای 2309-30 و 2309-30F مناسب نیست؛ مدل ساعت و کد پشت را از جدول تطبیق دهید.

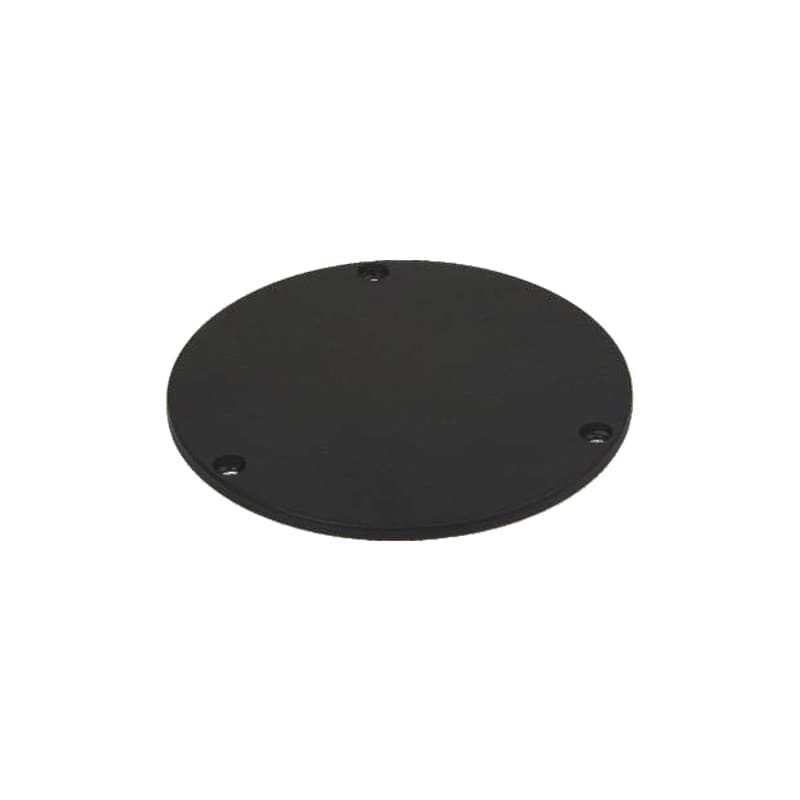

پشت تخت INSIZE سری 7330-F متعلقهٔ جایگزین برای خانواده‌های مشخصی از ساعت‌های اندیکاتور دیجیتال و عقربه‌ای است. هشت کد این سری از نظر قطر، ضخامت صفحه و آرایش سوراخ‌های نصب متفاوت‌اند؛ بنابراین یکسان بودن شکل کلی یا قطر به‌تنهایی برای انتخاب کافی نیست.

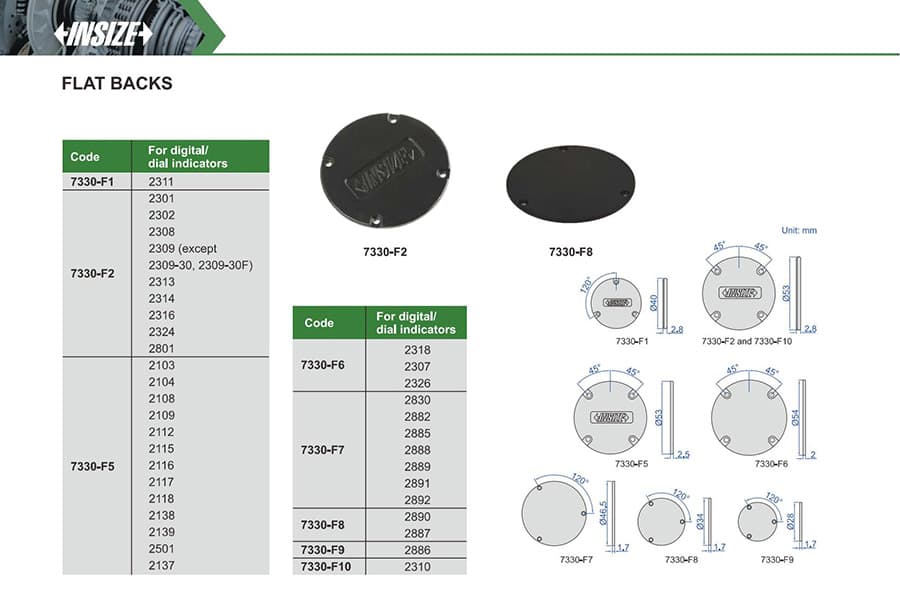

| کد | قطر | ضخامت | آرایش سوراخ | مدل‌های سازگار طبق کاتالوگ ۲۰۲۵ سازنده |
|---|---|---|---|---|
| 7330-F1 | Ø40 میلی‌متر | 2.8 میلی‌متر | ۱۲۰ درجه | 2311 |
| 7330-F2 | Ø53 میلی‌متر | 2.8 میلی‌متر | ۴۵ درجه | 2301، 2302، 2308، 2309 به‌جز 2309-30 و 2309-30F، 2313، 2314، 2316، 2324، 2801 |
| 7330-F5 | Ø53 میلی‌متر | 2.5 میلی‌متر | ۴۵ درجه | 2103، 2104، 2108، 2109، 2112، 2115، 2116، 2117، 2118، 2138، 2139، 2501، 2137 |
| 7330-F6 | Ø54 میلی‌متر | 2 میلی‌متر | ۴۵ درجه | 2318، 2307، 2326 |
| 7330-F7 | Ø46.5 میلی‌متر | 1.7 میلی‌متر | ۱۲۰ درجه | 2830، 2882، 2885، 2888، 2889، 2891، 2892 |
| 7330-F8 | Ø34 میلی‌متر | 1.7 میلی‌متر | ۱۲۰ درجه | 2890، 2887 |
| 7330-F9 | Ø28 میلی‌متر | 1.7 میلی‌متر | ۱۲۰ درجه | 2886 |
| 7330-F10 | Ø53 میلی‌متر | 2.8 میلی‌متر | ۴۵ درجه | 2310 |
پیش از سفارش: مدل کامل ساعت، کد پشت، قطر، ضخامت و محل سوراخ‌ها را با نقشه تطبیق دهید. به‌طور مشخص، 7330-F2 برای 2309-30 و 2309-30F قابل استفاده نیست؛ کدهای F2 و F10 با وجود قطر و الگوی سوراخ یکسان، برای خانواده‌های متفاوتی فهرست شده‌اند.
این قطعه فقط صفحهٔ پشت است و ساعت اندیکاتور یا پایهٔ نصب کامل محسوب نمی‌شود.
