Shaft Sleeve
بوش شفت INSIZE 7333 برای ساعت‌های اندیکاتور و پروب‌های دارای ساقهٔ Ø8 میلی‌متر است. نقشهٔ سازنده قطر بدنهٔ Ø10 و ارتفاع 16 میلی‌متر را نشان می‌دهد؛ قطر شفت ابزار و ابعاد محل نصب را پیش از سفارش تطبیق دهید.

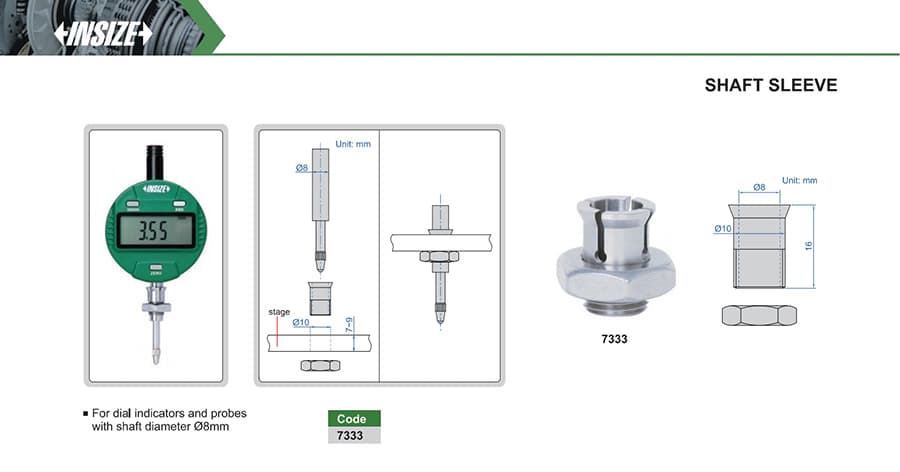

بوش یا غلاف شفت INSIZE مدل 7333 یک متعلقهٔ نصب برای ساعت‌های اندیکاتور و پروب‌هایی است که قطر ساقهٔ آن‌ها ۸ میلی‌متر است. این قطعه ابزار اندازه‌گیری یا نوک تماس نیست. نقشهٔ ابعادی سازنده برای این غلاف قطرهای ۸ و ۱۰ میلی‌متر و ارتفاع ۱۶ میلی‌متر را نشان می‌دهد.
| مشخصه | مقدار |
|---|---|
| برند و کد سازنده | INSIZE 7333 |
| نوع قطعه | بوش/غلاف شفت (Shaft Sleeve) |
| ابزار سازگار طبق سازنده | ساعت اندیکاتور و پروب با قطر شفت Ø8 میلی‌متر |
| قطرهای درج‌شده در نقشه | Ø8 و Ø10 میلی‌متر |
| ارتفاع درج‌شده در نقشه | 16 میلی‌متر |
پیش از سفارش: قطر شفت ابزار را اندازه بگیرید و ابعاد بخش‌های اتصال را با نقشه و محل نصب خود بسنجید. مدل 7333 مخصوص قطر Ø8 میلی‌متر است؛ آن را با دکمهٔ بالابر ساقهٔ 7332 که برای قطر ۴٫۵ یا ۵ میلی‌متر معرفی شده، اشتباه نگیرید.
