Ball Tips For Gear Tooth Micrometers
لقمه‌های کروی جفتی از فولاد سخت‌کاری‌شده برای میکرومترهای دندانه‌سنج چرخدنده اینسایز 3636، 3638 و 3678. شامل ۲۶ کد با قطر ساچمه ۱ تا ۱۶ میلی‌متر، اتصال d=3 میلی‌متر و دقت ±۱ یا ±۱٫۵ میکرومتر؛ نوع A/B و سازگاری دستگاه را پیش از سفارش تطبیق دهید.

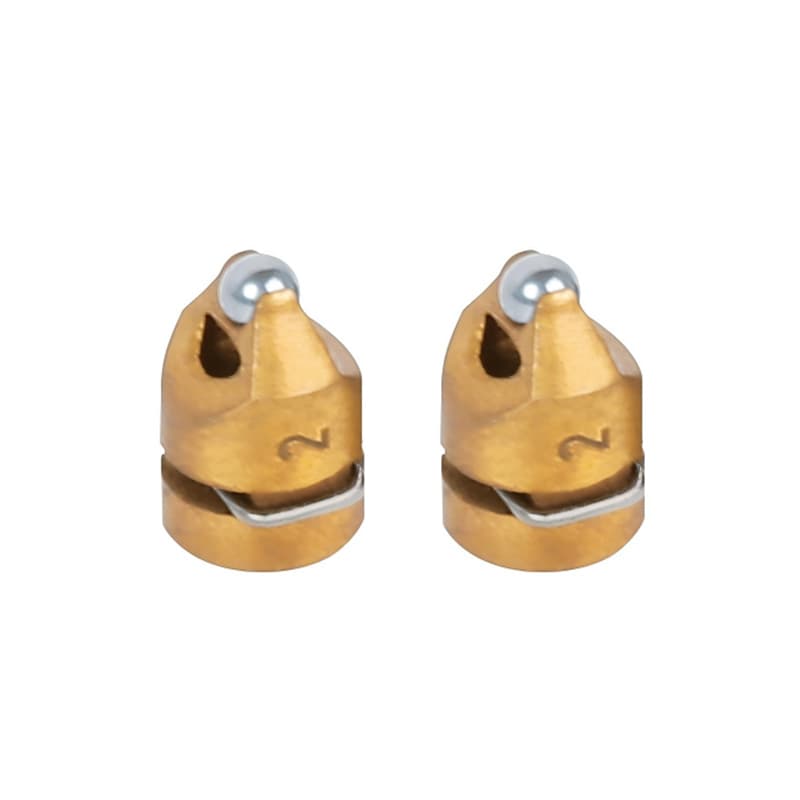

لقمه کروی اینسایز مدل 7383، متعلقهٔ جفتیِ میکرومترهای دندانه‌سنج چرخدنده است و خودِ میکرومتر نیست. این مدل‌ها برای نصب روی میکرومترهای چرخدنده سری 3636، 3638 و 3678 معرفی شده‌اند و از فولاد سخت‌کاری‌شده ساخته می‌شوند.
کد را بر اساس قطر ساچمه انتخاب کنید. در جدول سازنده، SØD قطر ساچمه و d اندازهٔ اتصال است. دقت‌های زیر مشخصهٔ لقمه هستند، نه دقت کل میکرومتر.

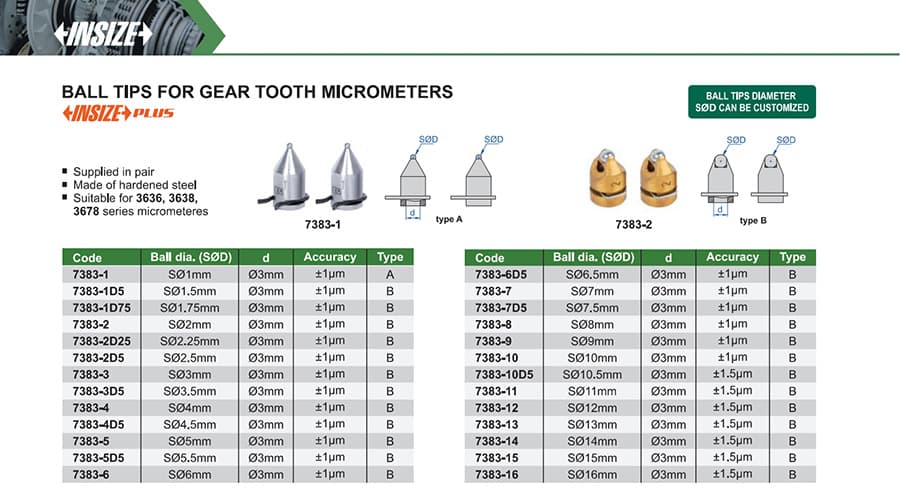

| کد | قطر ساچمه (SØD) | اندازهٔ اتصال d | دقت اعلام‌شده | نوع |
|---|---|---|---|---|
| 7383-1 | SØ1 میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | A |
| 7383-1D5 | SØ۱٫۵ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-1D75 | SØ۱٫۷۵ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-2 | SØ۲ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-2D25 | SØ۲٫۲۵ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-2D5 | SØ۲٫۵ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-3 | SØ۳ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-3D5 | SØ۳٫۵ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-4 | SØ۴ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-4D5 | SØ۴٫۵ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-5 | SØ۵ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-5D5 | SØ۵٫۵ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-6 | SØ۶ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-6D5 | SØ۶٫۵ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-7 | SØ۷ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-7D5 | SØ۷٫۵ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-8 | SØ۸ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-9 | SØ۹ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-10 | SØ۱۰ میلی‌متر | ۳ میلی‌متر | ±۱ میکرومتر | B |
| 7383-10D5 | SØ۱۰٫۵ میلی‌متر | ۳ میلی‌متر | ±۱٫۵ میکرومتر | B |
| 7383-11 | SØ۱۱ میلی‌متر | ۳ میلی‌متر | ±۱٫۵ میکرومتر | B |
| 7383-12 | SØ۱۲ میلی‌متر | ۳ میلی‌متر | ±۱٫۵ میکرومتر | B |
| 7383-13 | SØ۱۳ میلی‌متر | ۳ میلی‌متر | ±۱٫۵ میکرومتر | B |
| 7383-14 | SØ۱۴ میلی‌متر | ۳ میلی‌متر | ±۱٫۵ میکرومتر | B |
| 7383-15 | SØ۱۵ میلی‌متر | ۳ میلی‌متر | ±۱٫۵ میکرومتر | B |
| 7383-16 | SØ۱۶ میلی‌متر | ۳ میلی‌متر | ±۱٫۵ میکرومتر | B |
برای استعلام، کد دقیق میکرومتر، نوع اتصال، قطر ساچمهٔ موردنیاز و کد 7383 را اعلام کنید. در صورت نیاز به اندازهٔ خارج از جدول، سفارش سفارشی را فقط پس از تأیید کتبی مشخصات و امکان تأمین نهایی کنید.
منابع فنی: صفحه رسمی INSIZE برای لقمه 7383، کاتالوگ منطقه‌ای INSIZE 2025 و دستورالعمل ۲۰۲۶ میکرومتر 3636. در صورت تفاوت نسخه‌های کاتالوگ و دستورالعمل، کد سازگار با دستگاه را پیش از سفارش تأیید کنید.
