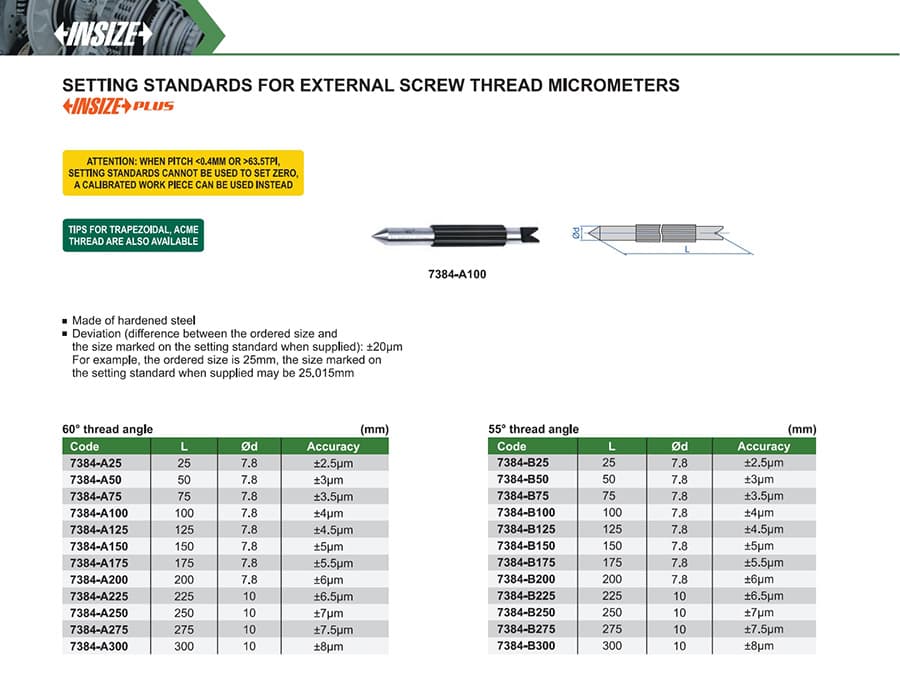

Setting Standards For External Screw Thread Micrometers
استاندارد فولادی تنظیم صفر برای میکرومتر رزوه خارجی؛ نسخه‌های ۶۰° با پسوند A و ۵۵° با پسوند B، در اندازه‌های اسمی ۲۵ تا ۳۰۰ میلی‌متر. مقدار واقعی علامت‌خورده را هنگام تنظیم مبنا بگیرید؛ ممکن است تا ±۲۰ میکرومتر با اندازه اسمی تفاوت داشته باشد.
استاندارد تنظیم میکرومتر رزوه خارجی اینسایز 7384 برای تنظیم صفر میکرومترهای اندازه‌گیری قطر گام رزوه به‌کار می‌رود. این قطعه از فولاد سخت‌کاری‌شده ساخته شده و در نسخه‌های زاویه ۶۰ درجه (پسوند A) و ۵۵ درجه (پسوند B)، با اندازه اسمی ۲۵ تا ۳۰۰ میلی‌متر عرضه می‌شود. این استاندارد ابزار اندازه‌گیری مستقل یا گیج عمومیِ کنترل قطر پیچ نیست؛ باید با میکرومتر رزوه و پروفیل متناظر استفاده شود.
طبق کاتالوگ سازنده، اندازه درج‌شده در سفارش با اندازه واقعی علامت‌خورده روی استاندارد هنگام تحویل می‌تواند تا ±۲۰ میکرومتر تفاوت داشته باشد؛ برای نمونه، قطعه‌ای با اندازه اسمی ۲۵ میلی‌متر ممکن است با مقدار واقعی ۲۵٫۰۱۵ میلی‌متر علامت‌گذاری شود. هنگام صفرکردن، مقدار واقعی حک‌شده روی همان قطعه را مبنا بگیرید، نه فقط عدد اسمی کد.
محدودیت تنظیم: سازنده هشدار می‌دهد اگر گام رزوه کمتر از ۰٫۴ میلی‌متر یا بیشتر از ۶۳٫۵ TPI باشد، با این استانداردها نمی‌توان صفر را تنظیم کرد؛ برای چنین حالتی از قطعه‌کار کالیبره‌شده استفاده کنید. این محدودیت را پیش از انتخاب کد و تنظیم ابزار بررسی کنید.
L برابر اندازه اسمی است؛ قطر d و دقت مطابق مشخصات سازنده‌اند.
| کد | اندازه اسمی L | زاویه رزوه | قطر d | دقت اعلام‌شده |
|---|---|---|---|---|
| 7384-A25 | 25 mm | ۶۰° | ۷٫۸ mm | ±2.5 µm |
| 7384-A50 | 50 mm | ۶۰° | ۷٫۸ mm | ±3 µm |
| 7384-A75 | 75 mm | ۶۰° | ۷٫۸ mm | ±3.5 µm |
| 7384-A100 | 100 mm | ۶۰° | ۷٫۸ mm | ±4 µm |
| 7384-A125 | 125 mm | ۶۰° | ۷٫۸ mm | ±4.5 µm |
| 7384-A150 | 150 mm | ۶۰° | ۷٫۸ mm | ±5 µm |
| 7384-A175 | 175 mm | ۶۰° | ۷٫۸ mm | ±5.5 µm |
| 7384-A200 | 200 mm | ۶۰° | ۷٫۸ mm | ±6 µm |
| 7384-A225 | 225 mm | ۶۰° | ۱۰ mm | ±6.5 µm |
| 7384-A250 | 250 mm | ۶۰° | ۱۰ mm | ±7 µm |
| 7384-A275 | 275 mm | ۶۰° | ۱۰ mm | ±7.5 µm |
| 7384-A300 | 300 mm | ۶۰° | ۱۰ mm | ±8 µm |
برای رزوه با زاویه ۵۵ درجه؛ L برابر اندازه اسمی است.
| کد | اندازه اسمی L | زاویه رزوه | قطر d | دقت اعلام‌شده |
|---|---|---|---|---|
| 7384-B25 | 25 mm | ۵۵° | ۷٫۸ mm | ±2.5 µm |
| 7384-B50 | 50 mm | ۵۵° | ۷٫۸ mm | ±3 µm |
| 7384-B75 | 75 mm | ۵۵° | ۷٫۸ mm | ±3.5 µm |
| 7384-B100 | 100 mm | ۵۵° | ۷٫۸ mm | ±4 µm |
| 7384-B125 | 125 mm | ۵۵° | ۷٫۸ mm | ±4.5 µm |
| 7384-B150 | 150 mm | ۵۵° | ۷٫۸ mm | ±5 µm |
| 7384-B175 | 175 mm | ۵۵° | ۷٫۸ mm | ±5.5 µm |
| 7384-B200 | 200 mm | ۵۵° | ۷٫۸ mm | ±6 µm |
| 7384-B225 | 225 mm | ۵۵° | ۱۰ mm | ±6.5 µm |
| 7384-B250 | 250 mm | ۵۵° | ۱۰ mm | ±7 µm |
| 7384-B275 | 275 mm | ۵۵° | ۱۰ mm | ±7.5 µm |
| 7384-B300 | 300 mm | ۵۵° | ۱۰ mm | ±8 µm |
