Measuring Tips For External Screw Thread Micrometers
لقمه‌های جفتی فولاد سخت‌کاری‌شده برای میکرومتر رزوه‌سنج خارجی اینسایز سری 3680؛ انتخاب بر اساس زاویه رزوه ۶۰°، ۵۵° یا ۳۰° و گام متریک/TPI. هر کد بازه گام مشخص دارد.

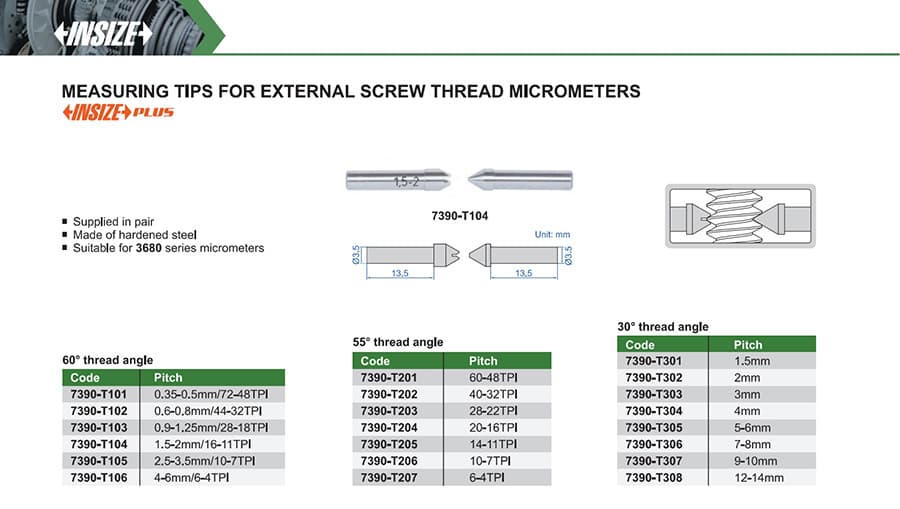

لقمه‌های اندازهگیری رزوه اینسایز 7390 متعلقات میکرومتر رزوه‌سنج خارجی سری 3680 هستند و برای تماس با پهلوهای رزوه هنگام اندازهگیری قطر گام به‌کار می‌روند. هر کد بهصورت یک جفت از فولاد سخت‌کاری‌شده عرضه می‌شود. نقشه کاتالوگ برای هر لقمه طول ۱۳٫۵ میلی‌متر و قطر ۳٫۵ میلی‌متر نشان می‌دهد. این قطعه خودِ میکرومتر نیست و بدون میکرومتر سری 3680 اندازهگیری انجام نمی‌دهد.
کد لقمه را بر اساس زاویه پروفیل و گام رزوه انتخاب کنید؛ تشابه ظاهری یا یکسان‌بودن گام به‌تنهایی برای سازگاری کافی نیست. سری‌های ۶۰ درجه در جدول هم گام متریک و هم TPI دارند؛ ۵۵ درجه برای پروفیل ویت‌ورث است. برای زاویه ۳۰ درجه، نوع و گام رزوه را با نقشه فنی قطعه تطبیق دهید.
| کد لقمه | گام قابل استفاده طبق کاتالوگ |
|---|---|
| 7390-T101 | ۰٫۳۵–۰٫۵ mm / ۷۲–۴۸ TPI |
| 7390-T102 | ۰٫۶–۰٫۸ mm / ۴۴–۳۲ TPI |
| 7390-T103 | ۰٫۹–۱٫۲۵ mm / ۲۸–۱۸ TPI |
| 7390-T104 | ۱٫۵–۲ mm / ۱۶–۱۱ TPI |
| 7390-T105 | ۲٫۵–۳٫۵ mm / ۱۰–۷ TPI |
| 7390-T106 | ۴–۶ mm / ۶–۴ TPI |
| کد لقمه | گام قابل استفاده طبق کاتالوگ |
|---|---|
| 7390-T201 | ۶۰–۴۸ TPI |
| 7390-T202 | ۴۰–۳۲ TPI |
| 7390-T203 | ۲۸–۲۲ TPI |
| 7390-T204 | ۲۰–۱۶ TPI |
| 7390-T205 | ۱۴–۱۱ TPI |
| 7390-T206 | ۱۰–۷ TPI |
| 7390-T207 | ۶–۴ TPI |
| کد لقمه | گام قابل استفاده طبق کاتالوگ |
|---|---|
| 7390-T301 | ۱٫۵ mm |
| 7390-T302 | ۲ mm |
| 7390-T303 | ۳ mm |
| 7390-T304 | ۴ mm |
| 7390-T305 | ۵–۶ mm |
| 7390-T306 | ۷–۸ mm |
| 7390-T307 | ۹–۱۰ mm |
| 7390-T308 | ۱۲–۱۴ mm |
