3-Wires

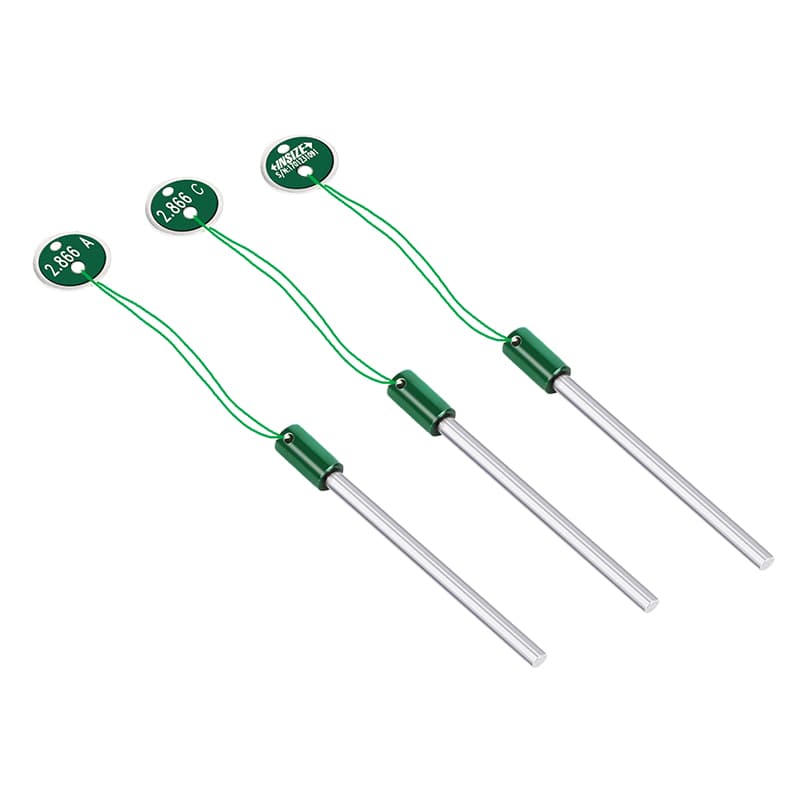

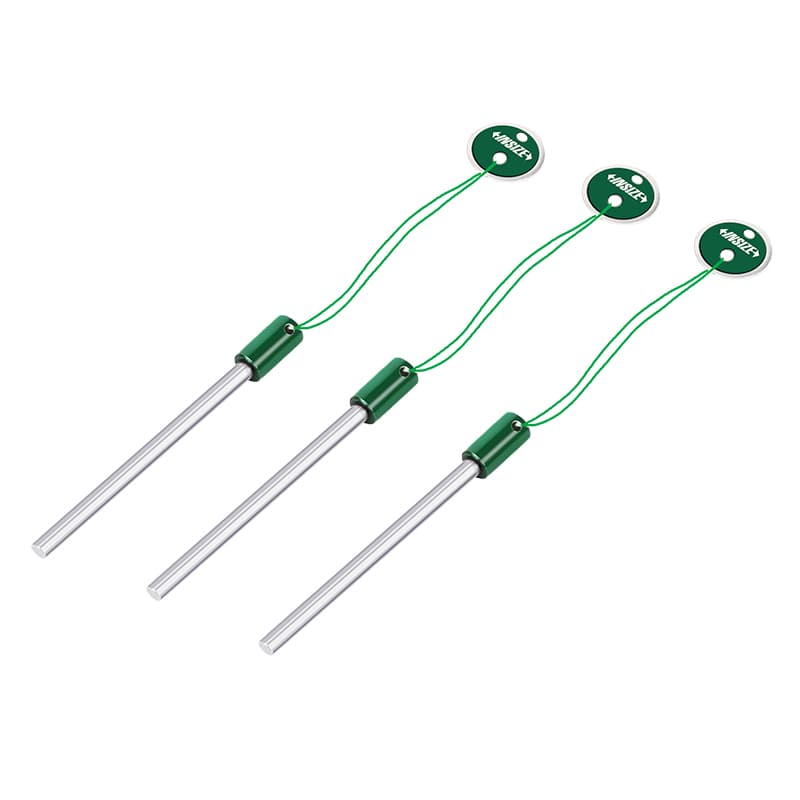

سهسیم اینسایز 7394 برای اندازهگیری قطر گام رزوه‌های خارجی با میکرومتر خارج‌سنج؛ 18 قطر برای گام‌های 0.2 تا 6 میلی‌متر. سیم‌های تا قطر 0.3 میلی‌متر فولادی HRC60 و قطرهای بالاتر کاربید HRA90 هستند؛ دقت قطر ±0.5 و استوانه‌ای‌بودن 0.5 میکرومتر.
سه‌سیم‌های اینسایز 7394 متعلقهٔ اندازهگیری رزوه‌اند که همراه میکرومتر خارج‌سنج برای تعیین قطر گام رزوه‌های خارجی استفاده می‌شوند؛ خود میکرومتر در این محصول نیست. هر یک از 18 کد برای قطر سیم و گام رزوهٔ مشخصی مناسب است، بنابراین کد را از روی هر دو مشخصهٔ قطعه انتخاب کنید.

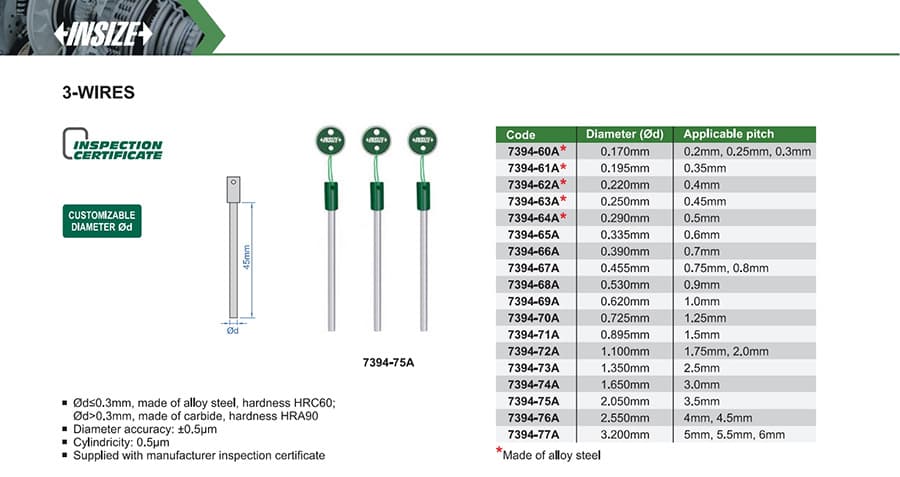

| کد | قطر سیم (میلی‌متر) | گام رزوهٔ سازگار | جنس و سختی |
|---|---|---|---|
| 7394-60A | 0.170 | 0.2، 0.25، 0.3 میلی‌متر | فولاد آلیاژی، HRC 60 |
| 7394-61A | 0.195 | 0.35 میلی‌متر | فولاد آلیاژی، HRC 60 |
| 7394-62A | 0.220 | 0.4 میلی‌متر | فولاد آلیاژی، HRC 60 |
| 7394-63A | 0.250 | 0.45 میلی‌متر | فولاد آلیاژی، HRC 60 |
| 7394-64A | 0.290 | 0.5 میلی‌متر | فولاد آلیاژی، HRC 60 |
| 7394-65A | 0.335 | 0.6 میلی‌متر | کاربید، HRA 90 |
| 7394-66A | 0.390 | 0.7 میلی‌متر | کاربید، HRA 90 |
| 7394-67A | 0.455 | 0.75، 0.8 میلی‌متر | کاربید، HRA 90 |
| 7394-68A | 0.530 | 0.9 میلی‌متر | کاربید، HRA 90 |
| 7394-69A | 0.620 | 1.0 میلی‌متر | کاربید، HRA 90 |
| 7394-70A | 0.725 | 1.25 میلی‌متر | کاربید، HRA 90 |
| 7394-71A | 0.895 | 1.5 میلی‌متر | کاربید، HRA 90 |
| 7394-72A | 1.100 | 1.75، 2.0 میلی‌متر | کاربید، HRA 90 |
| 7394-73A | 1.350 | 2.5 میلی‌متر | کاربید، HRA 90 |
| 7394-74A | 1.650 | 3.0 میلی‌متر | کاربید، HRA 90 |
| 7394-75A | 2.050 | 3.5 میلی‌متر | کاربید، HRA 90 |
| 7394-76A | 2.550 | 4.0، 4.5 میلی‌متر | کاربید، HRA 90 |
| 7394-77A | 3.200 | 5.0، 5.5، 6.0 میلی‌متر | کاربید، HRA 90 |
کدهای 7394-60A تا 7394-64A سیم فولادی دارند؛ از کد 7394-65A به بعد سیم‌ها کاربیدی‌اند. برای اندازهگیری، قطر سیم انتخابی باید با گام رزوه سازگار باشد و روش سهسیم با میکرومتر خارج‌سنج مناسب اجرا شود.
