عمق‌سنج برای سنجش فاصلهٔ عمودی میان یک سطح مبنا و کف شیار، سوراخ، پله یا فرورفتگی به کار می‌رود. در بازار ابزار دقیق ایران، «عمق‌سنج»، «عمق‌سنج دیجیتال»، «عمق‌سنج ساعتی»، «عمق‌سنج ورنیه» و «میکرومتر عمق‌سنج» عبارت‌هایی رایج‌اند، اما همه به یک ساختار اشاره نمی‌کنند. عمق‌سنج معمولاً پایه‌ای دارد که روی سطح مرجع می‌نشیند و ساقه یا میلهٔ آن به کف ناحیهٔ مورد اندازه‌گیری می‌رسد؛ در مقابل، میکرومتر عمق‌سنج از پایه و پیچ میکرومتری همراه با یک یا چند میلهٔ قابل تعویض تشکیل می‌شود. مدل‌های قلاب‌دار، دو قلاب، نوک گرد یا تیغه‌ای نیز برای شکل‌های متفاوت شیار و سطح تماس طراحی شده‌اند. انتخاب درست به عمق، عرض شیار، جنس قطعه، دسترسی و دقت موردنیاز بستگی دارد.

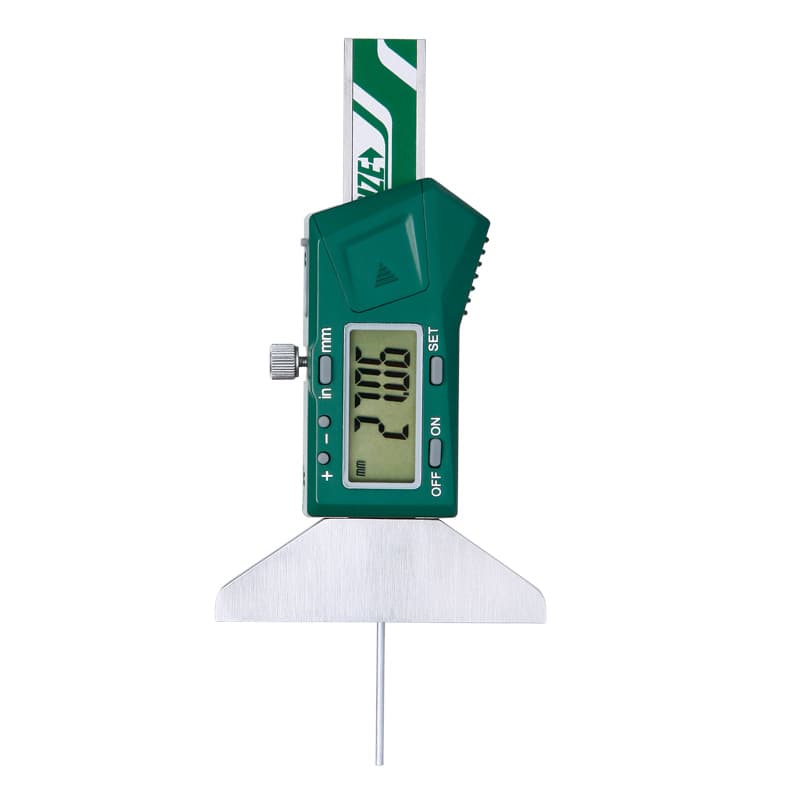

در این مجموعه، عمق‌سنج دیجیتال، ورنیه و ساعتی، مدل‌های کوچک برای شیار و سوراخ ریز، ابزار اندازه‌گیری شیار، نسخه‌های قلاب‌دار و متعلقات مرتبط کنار هم هستند. همچنین چند میکرومتر عمق‌سنج، میله‌های افزایشی، بلوک‌های تنظیم و چکر در گروه گستردهٔ عمق‌سنج قرار گرفته‌اند. بنابراین عنوان عمومی صفحه را با ساختار همهٔ محصولات یکی نگیرید؛ صفحهٔ محصول و کاتالوگ کد دقیق را بخوانید. اگر در جست‌وجو به «عمق‌سنج دیجیتال اینسایز»، «عمق‌سنج ورنیه»، «گیج عمق شیار»، «میکرومتر عمق‌سنج» یا «عمق‌سنج قلاب‌دار» می‌رسید، پیش از سفارش هندسهٔ نوک و سطح مبنا را با کاربرد واقعی مقایسه کنید.

عمق‌سنج چگونه اندازه می‌گیرد؟

پایهٔ عمق‌سنج روی سطح بالایی یا سطح مرجع قطعه قرار می‌گیرد و میلهٔ اندازه‌گیری به سمت پایین حرکت می‌کند تا به کف ویژگی برسد. اختلاف موقعیت پایه تا نقطهٔ تماس، عمق را نشان می‌دهد. برای اندازه‌گیری معتبر، پایه باید روی سطح تمیز و پایدار بنشیند و میله تا تماس یکنواخت با کف شیار یا سوراخ پایین برود. کج‌بودن پایه، وجود پلیسه، براده یا آلودگی، تماس با لبه به‌جای کف و اعمال نیروی زیاد می‌تواند مقدار را تغییر دهد. در قطعه‌ای با سطح زبر یا خمیده ممکن است انتخاب نقطهٔ مبنا، شکل پایه یا روش اندازه‌گیری نیازمند بررسی فنی باشد.

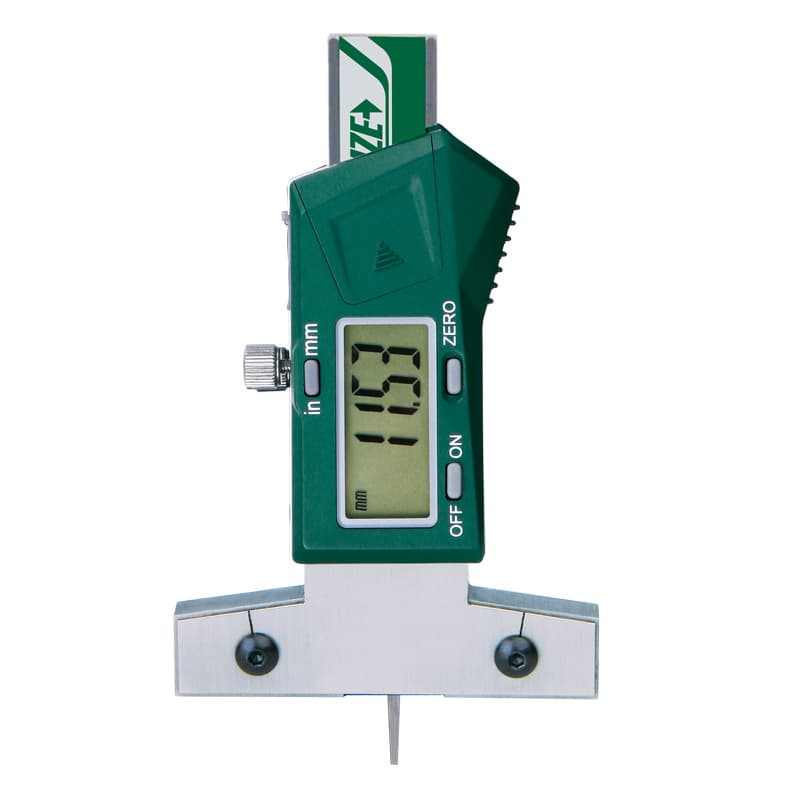

این ابزارها برای عمق شیارهای ماشین‌کاری، پله‌ها، سوراخ‌های کور، فاصلهٔ نشیمن تا سطح، آج لاستیک در مدل‌های مناسب و برخی مسیرهای خاص کاربرد دارند. نام یک مدل یا عبارت «عمق‌سنج» به این معنا نیست که تمام شکل‌های سوراخ یا شیار را می‌توان با آن سنجید. پهنای دهانه باید اجازه دهد پایه روی دو سوی سطح مرجع بنشیند؛ قطر و شکل ساقه نیز باید به نقطهٔ اندازه‌گیری برسد. اگر عمق از طول میله فراتر رود یا کف مخروطی، گرد، شیب‌دار یا دارای مانع باشد، باید نوک مناسب و روش تماس را انتخاب کرد.

انواع عمق‌سنج و موارد استفاده

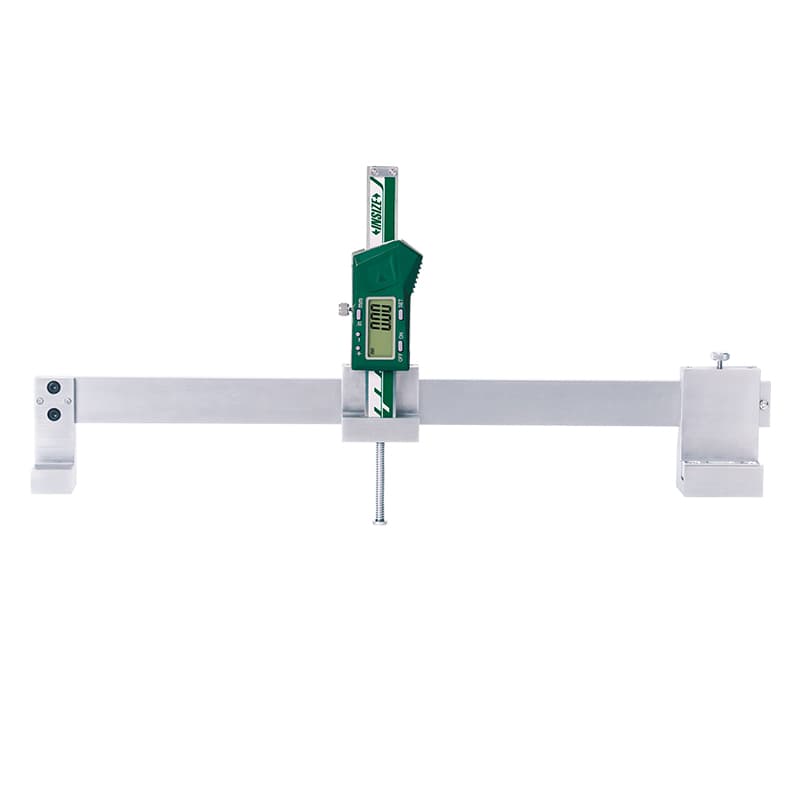

عمق‌سنج دیجیتال

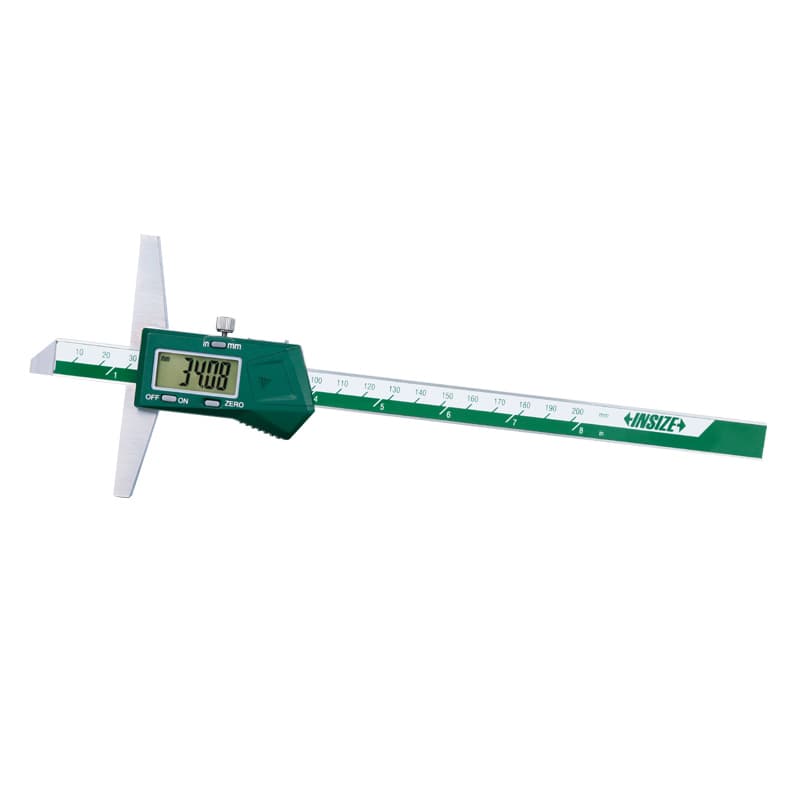

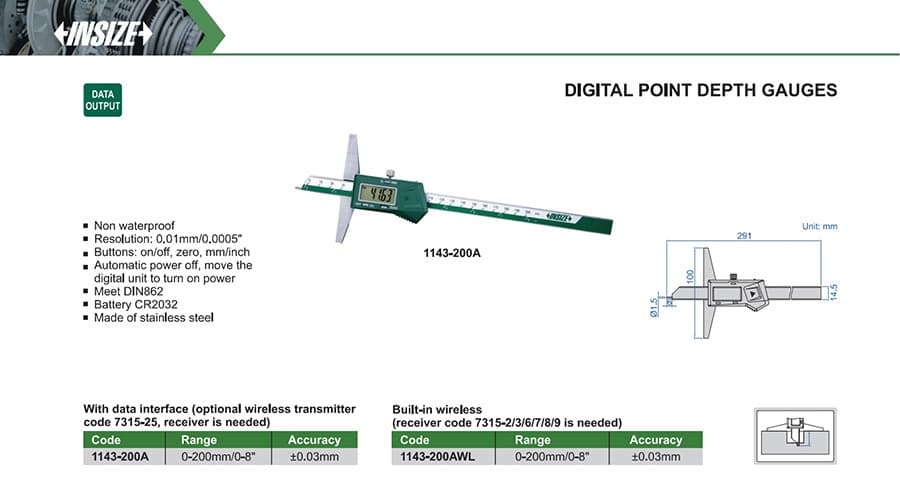

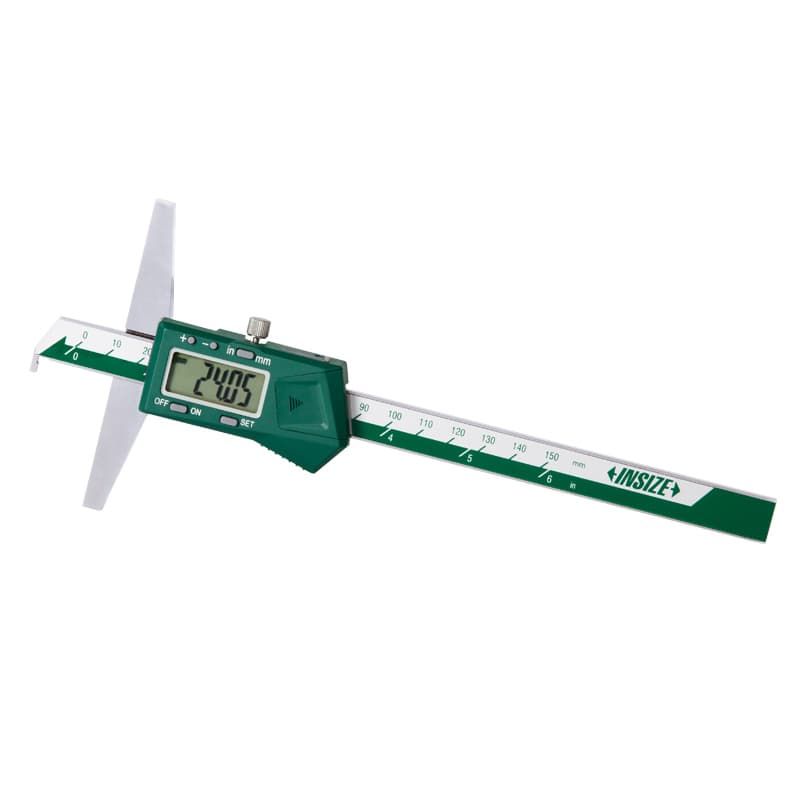

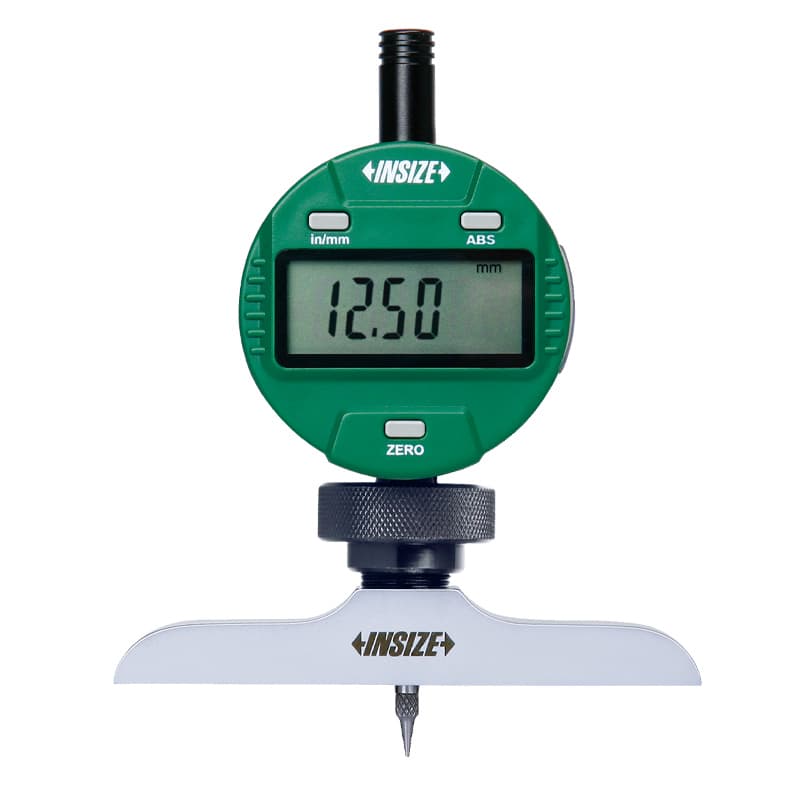

عمق‌سنج دیجیتال عدد را روی نمایشگر نشان می‌دهد و معمولاً تبدیل میلی‌متر/اینچ، صفرکردن و در بعضی مدل‌ها حالت اندازه‌گیری مطلق و افزایشی دارد. این ابزار برای کارگاه‌هایی که قرائت سریع، کاهش خطای خواندن خط‌کش یا ثبت مقدار لازم دارند مناسب است. تفکیک‌پذیری نمایشگر را با دقت واقعی دستگاه اشتباه نگیرید؛ نمایش رقم بیشتر لزوماً به معنی خطای کمتر نیست. کدهای 1141، 1147، 1149، 1142، 1144، 1148، 1143، 2141 و مدل‌های تخصصی دیگر همگی دیجیتال‌اند، اما پایه، میزان حفاظت، شکل میله و کارکردشان متفاوت است. برخی مدل‌ها سوراخ نصب برای پایهٔ افزایشی دارند، بعضی قلاب‌دارند و برخی برای نوک خاص یا شیار طراحی شده‌اند.

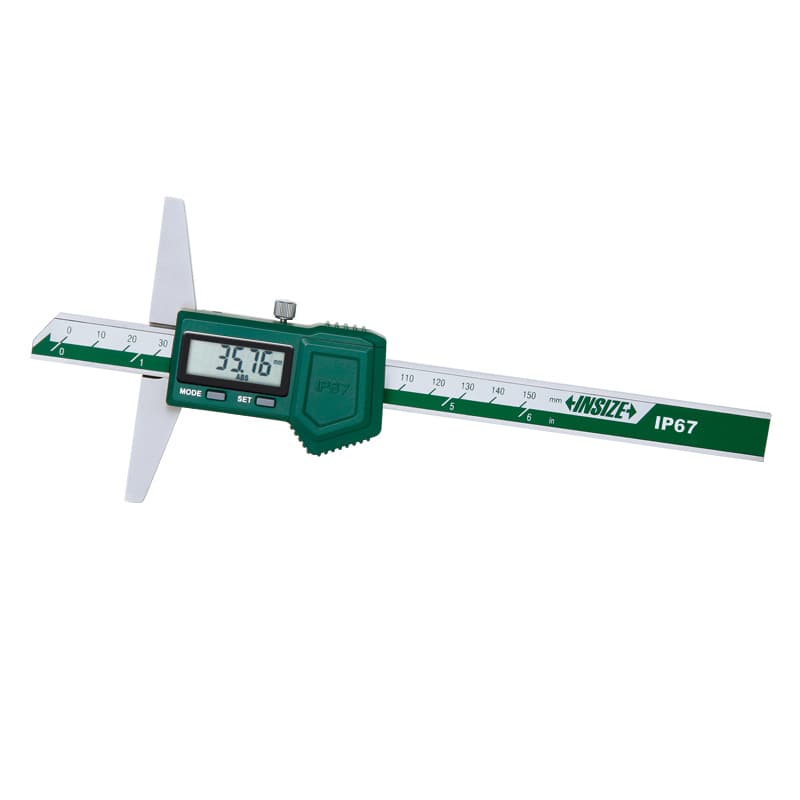

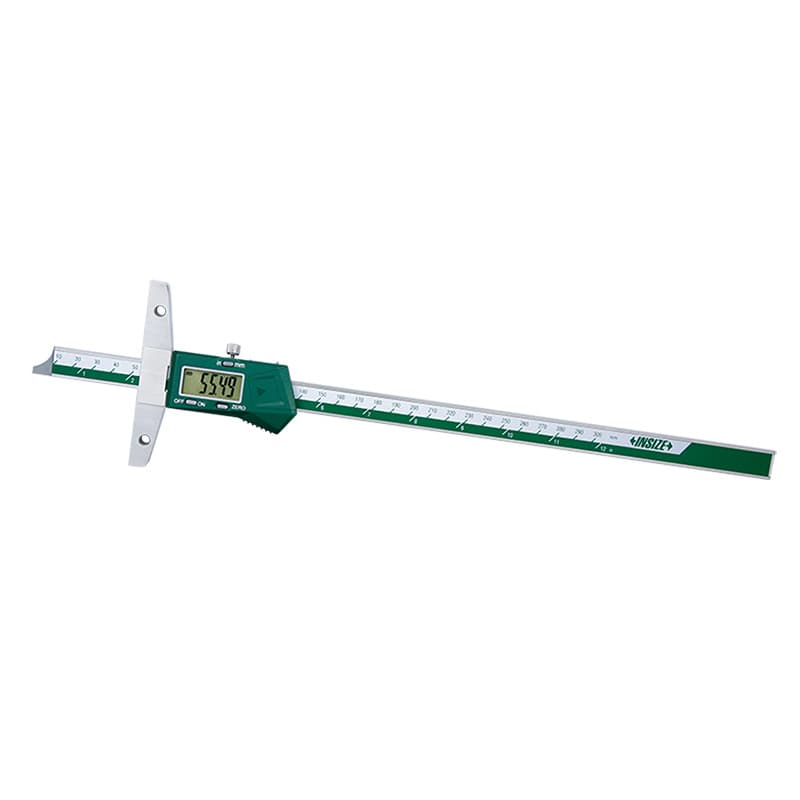

مدل 1149 نمونهٔ دیجیتال ضدآب با درجهٔ حفاظت IP67 است و نسخه‌های بازهٔ ۱۵۰، ۲۰۰ و ۳۰۰ میلی‌متری در صفحهٔ رسمی سازنده درج شده‌اند. این ویژگی را به مدل‌های 1141، 1147 یا سایر عمق‌سنج‌ها تعمیم ندهید؛ اطلاعات رسمی برای آن‌ها می‌تواند صراحتاً غیرضدآب‌بودن را ذکر کند. همچنین برای اندازه‌گیری در محیط مرطوب، محدودهٔ مجاز غوطه‌وری، بخش تحت حفاظت و روش تمیزکاری را از دفترچهٔ همان محصول بخوانید. [جدول مشخصات رسمی عمق‌سنج 1149](https://www.insize.com/digitaldepthgauges/1149.html) بازه، دقت و تفکیک‌پذیری نسخه‌های این خانواده را جدا می‌کند.

عمق‌سنج ورنیه

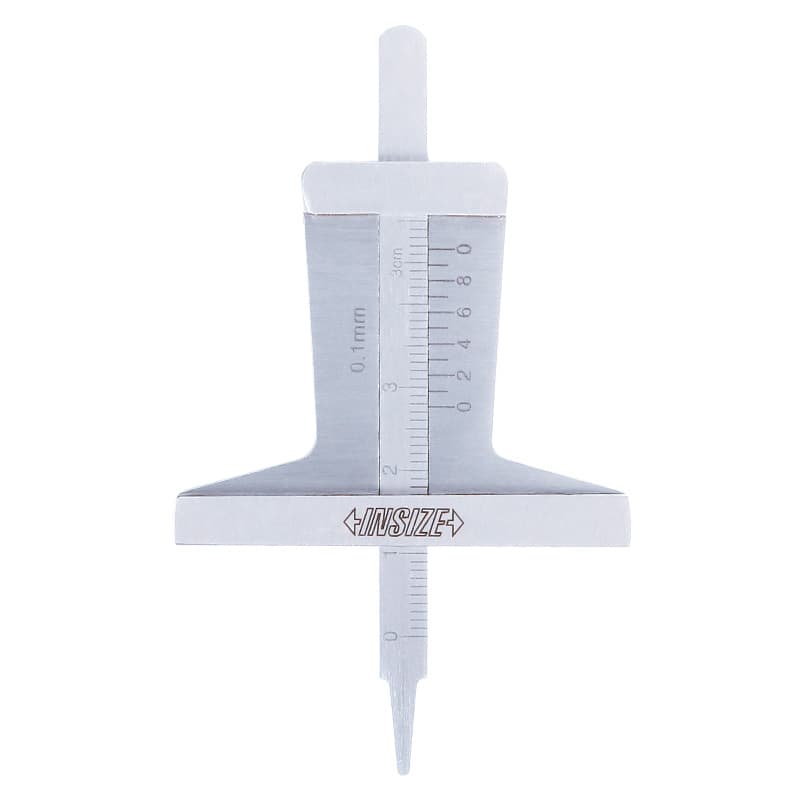

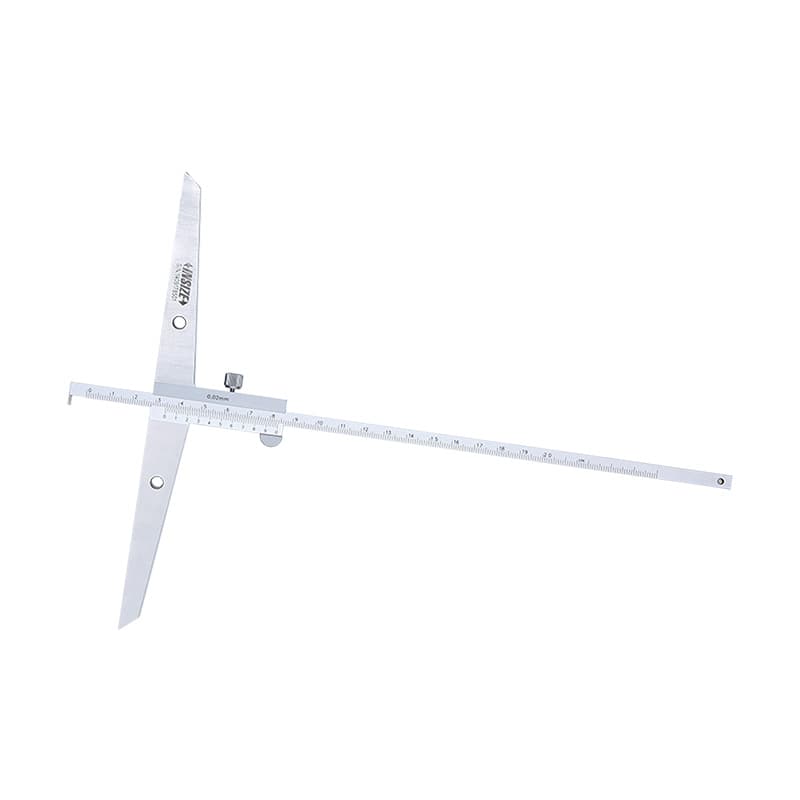

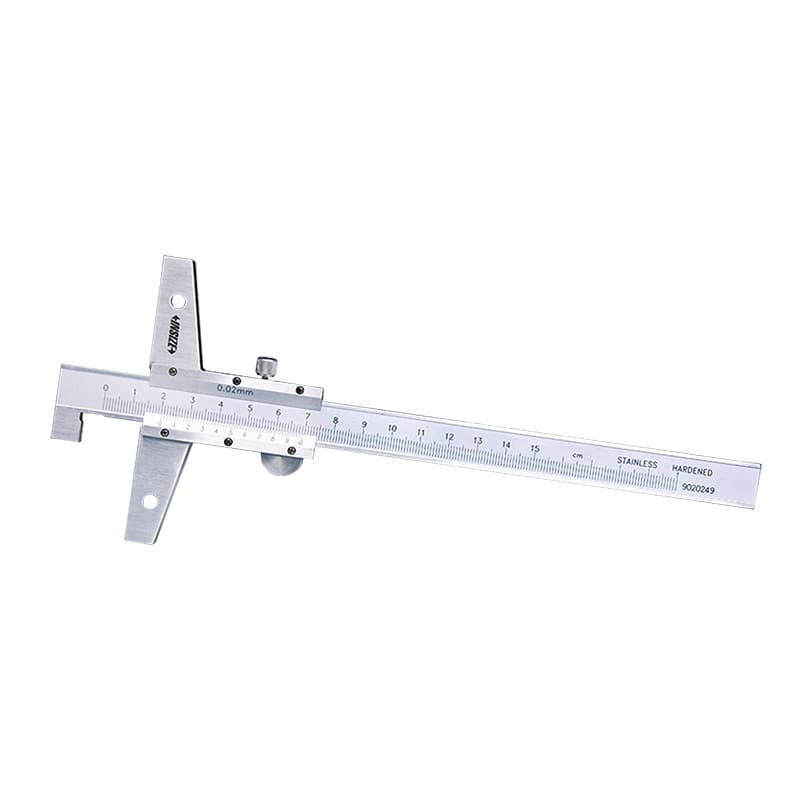

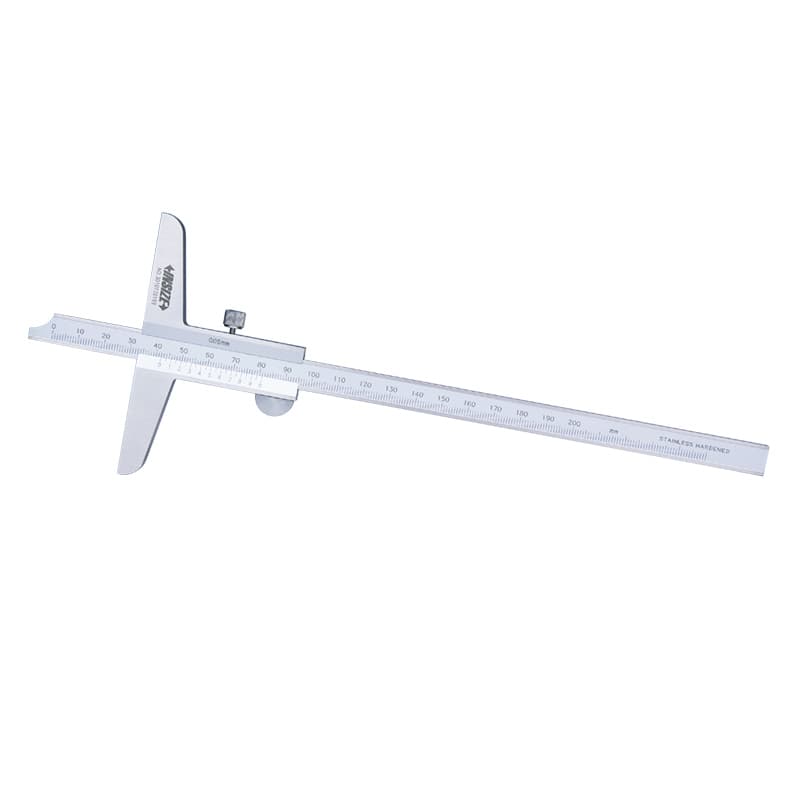

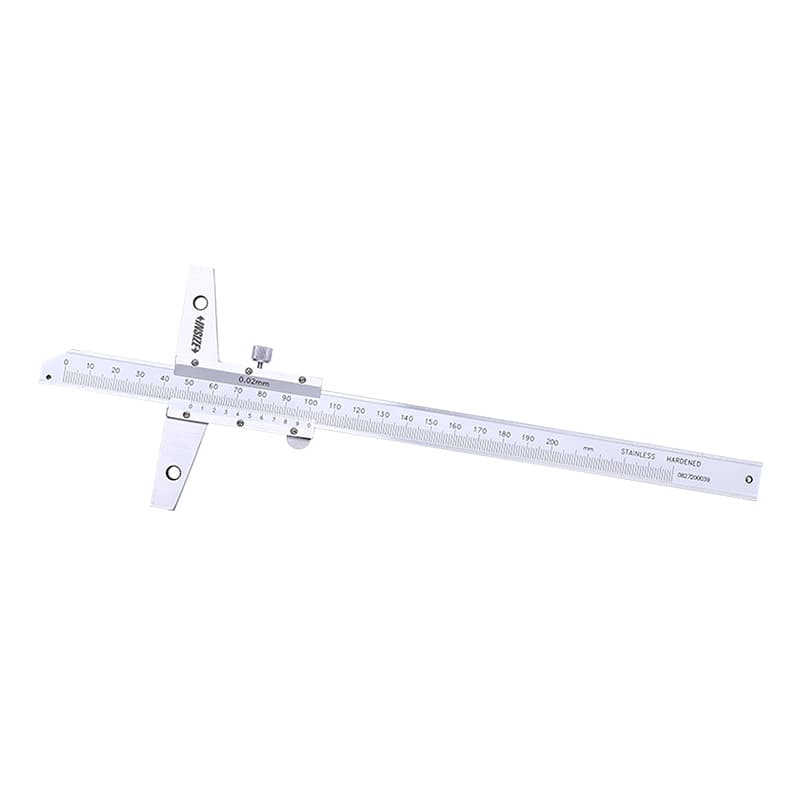

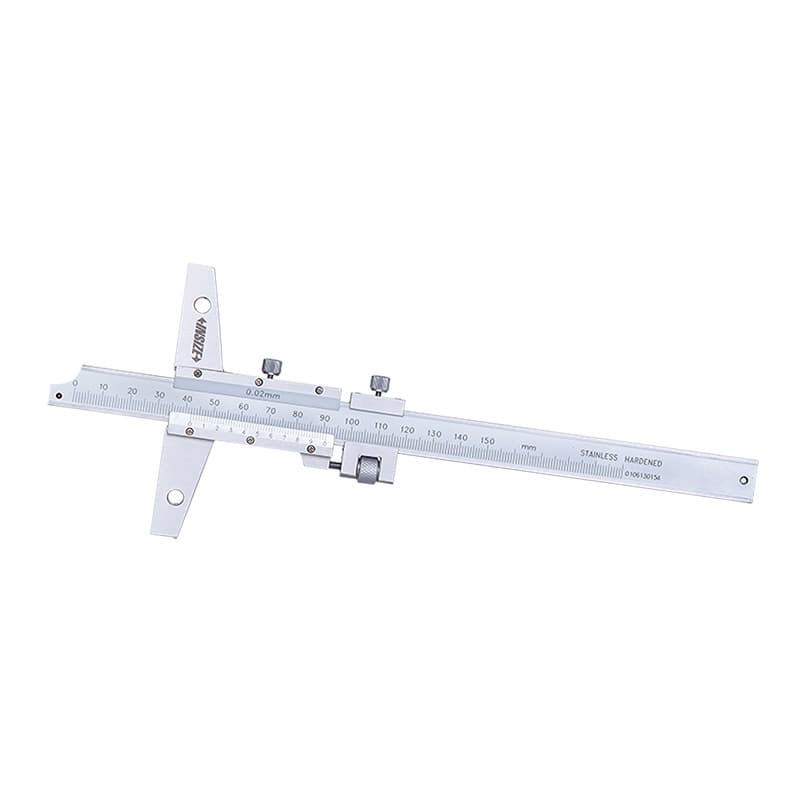

مدل ورنیه با مقیاس خط‌کش اصلی و ورنیه خوانده می‌شود و به باتری نیاز ندارد. ابزارهای 1240، 1247، 1249، 1248، 1243 و 1244 در این دسته نمونه‌هایی با طول، تنظیم و شکل نوک متفاوت‌اند. مدل دارای تنظیم دقیق به حرکت کنترل‌شده‌تر در مرحلهٔ تماس کمک می‌کند؛ مدل‌های قلاب‌دار برای بعضی پله‌ها یا سطوح دارای لبهٔ برگشته مناسب‌اند؛ و مدل مینی برای فضای کوچک یا عمق کم طراحی شده است. روش خواندن ورنیه باید با تقسیم‌بندی واقعی همان ابزار تطبیق داده شود و نباید از روی شکل ظاهری گام یا دقت را حدس زد. پس از پاک‌کردن سطح، صفر و هم‌راستایی خط‌کش را بررسی کنید و قرائت را در راستای مناسب بخوانید تا خطای دید کاهش یابد.

عمق‌سنج ساعتی

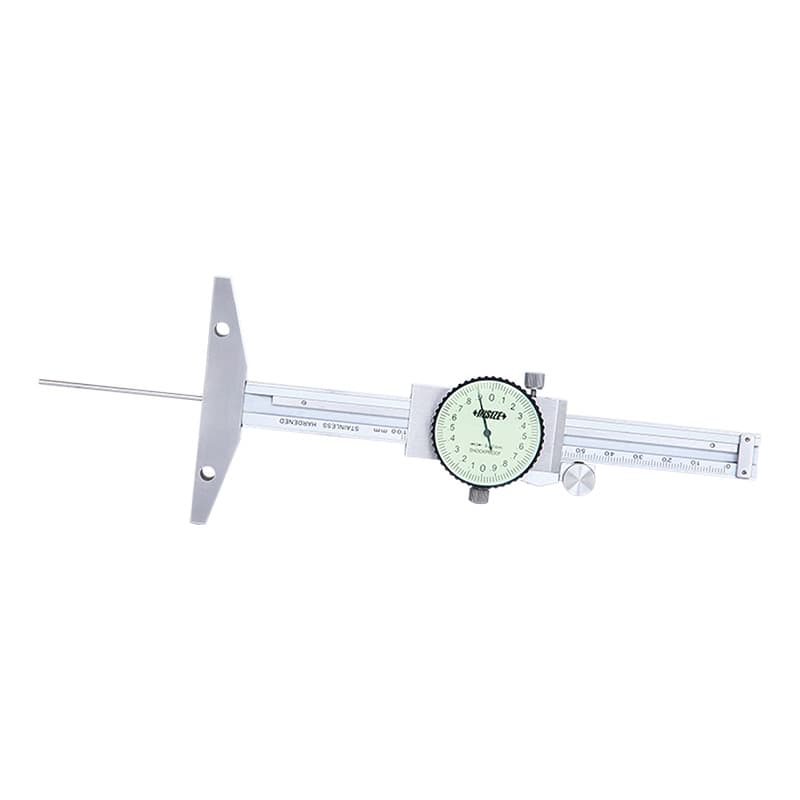

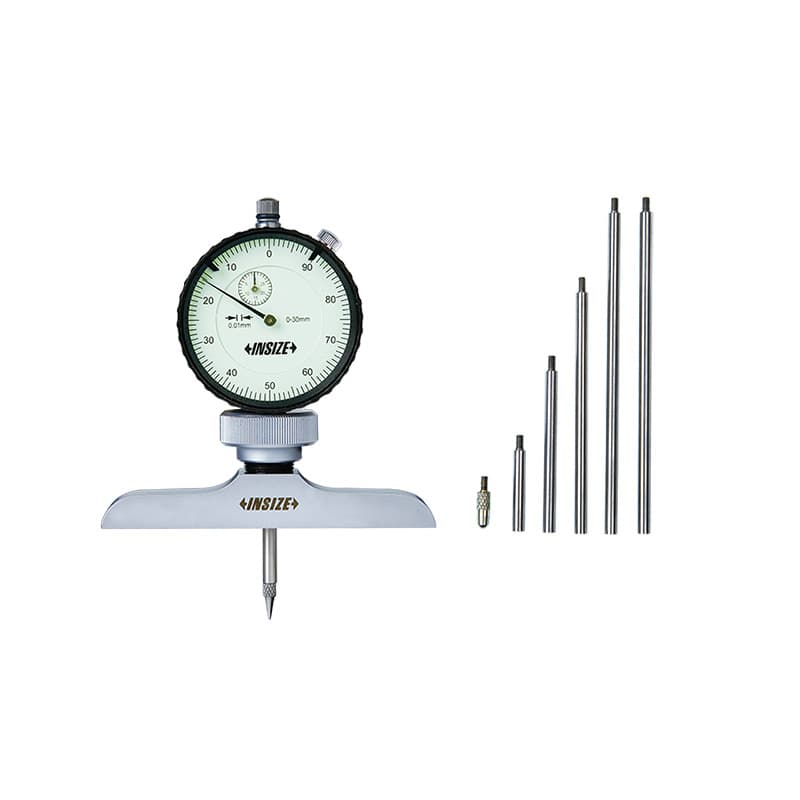

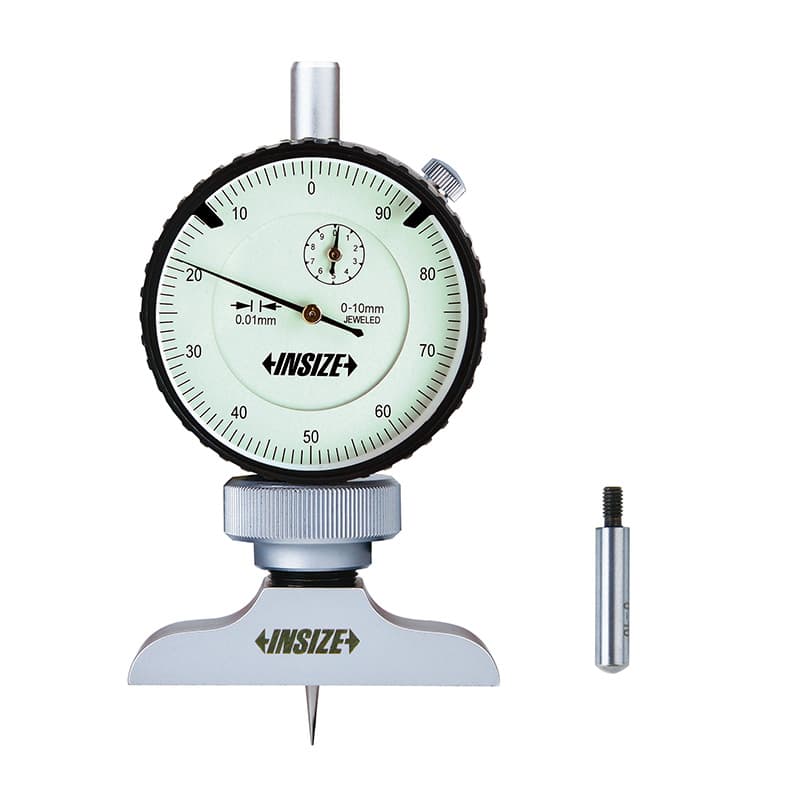

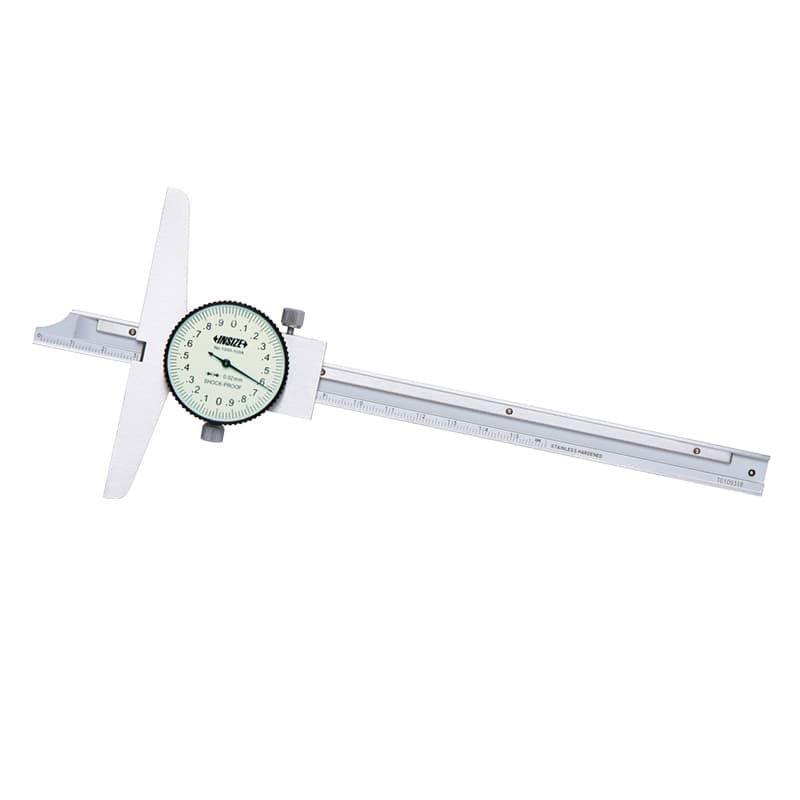

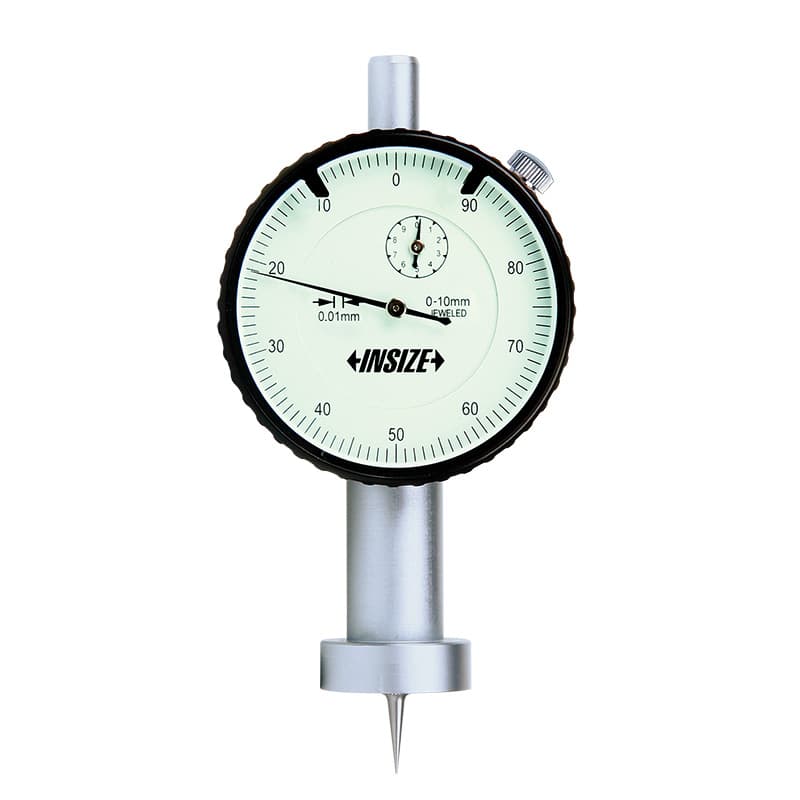

عمق‌سنج ساعتی جابه‌جایی میله را با عقربه نمایش می‌دهد و برای مقایسهٔ اختلاف عمق یا اندازه‌گیری‌های تکراری قابل استفاده است. مدل‌هایی مانند 1340، 1341، 2341، 2342 و 2343 از نظر طول، نوع پایه، شکل ساقه و اقلام همراه تفاوت دارند. بعضی مجموعه‌ها میله‌های افزایشی یا نوک‌های قابل تعویض دارند؛ وجود این متعلقات را فقط در کد و بستهٔ همان محصول تأیید کنید. پیش از کار، صفرکردن، وضعیت عقربه، بازگشت آزادانهٔ ساقه و تماس پایه با سطح مرجع را کنترل کنید. اگر ابزار برای مقایسه استفاده می‌شود، مرجع تنظیم و روش صفرگذاری باید در تمام قطعات یکسان باشد.

عمق‌سنج قلاب‌دار و دو قلاب

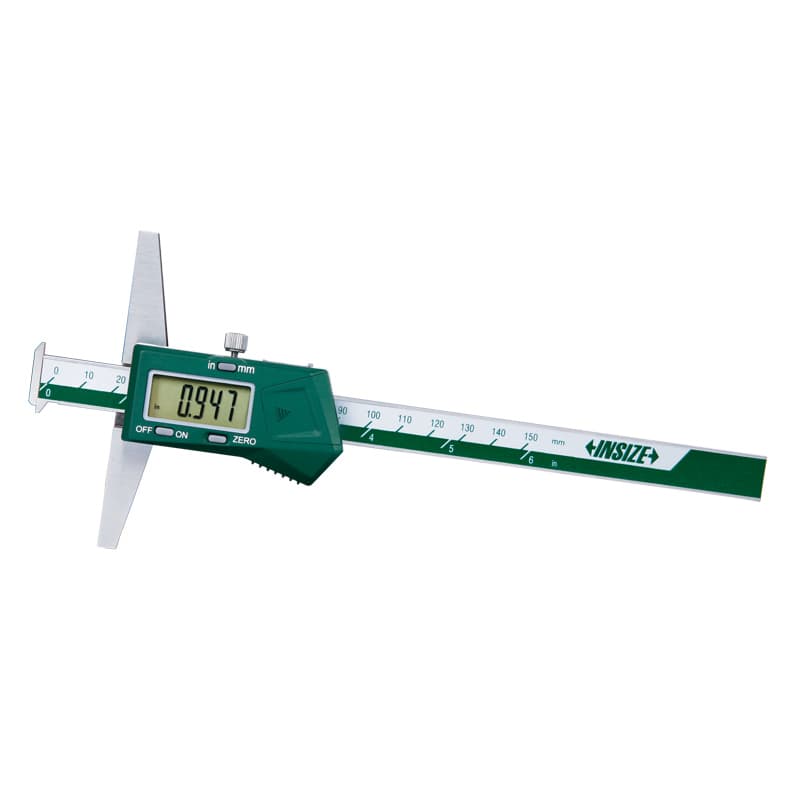

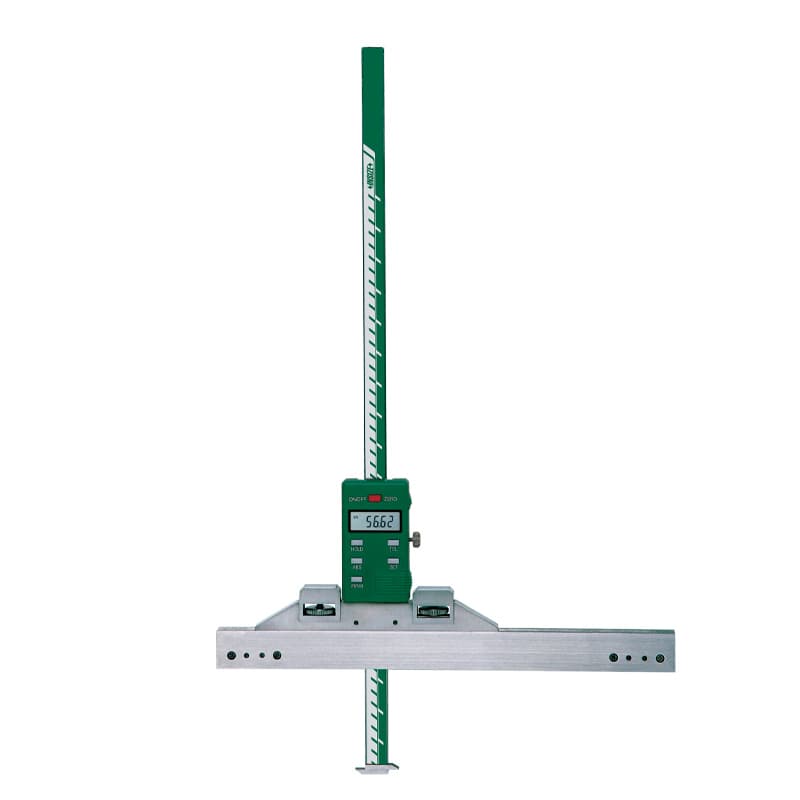

نوک قلابی برای دسترسی به بعضی سطوح پنهان، شانه‌ها، زیرلبه‌ها یا شیارهایی که نوک صاف به کف مناسب نمی‌رسد طراحی شده است. قلاب فقط وقتی نتیجهٔ معتبر می‌دهد که هندسه و جهت آن با ویژگی قطعه سازگار باشد و نقطهٔ تماس قابل تکرار تعریف شود. مدل دو‌قلاب می‌تواند برای هندسه‌های خاص یا جابه‌جایی مبنا از سوی دیگر شیار کاربرد داشته باشد، ولی با دو نقطهٔ تماس اشتباه نگیرید که هر دو باید الزاماً هم‌زمان عدد یکسان بدهند. پهنا و عمق شیار، ضخامت لبه و جهت حرکت ابزار را با نقشهٔ فنی مقایسه کنید. برای کاربرد خاص، عکس یا مقطع قطعه را همراه شمارهٔ مدل به کارشناس فنی نشان دهید.

میلهٔ عمق گرد، نوک نقطه‌ای و تیغه‌ای

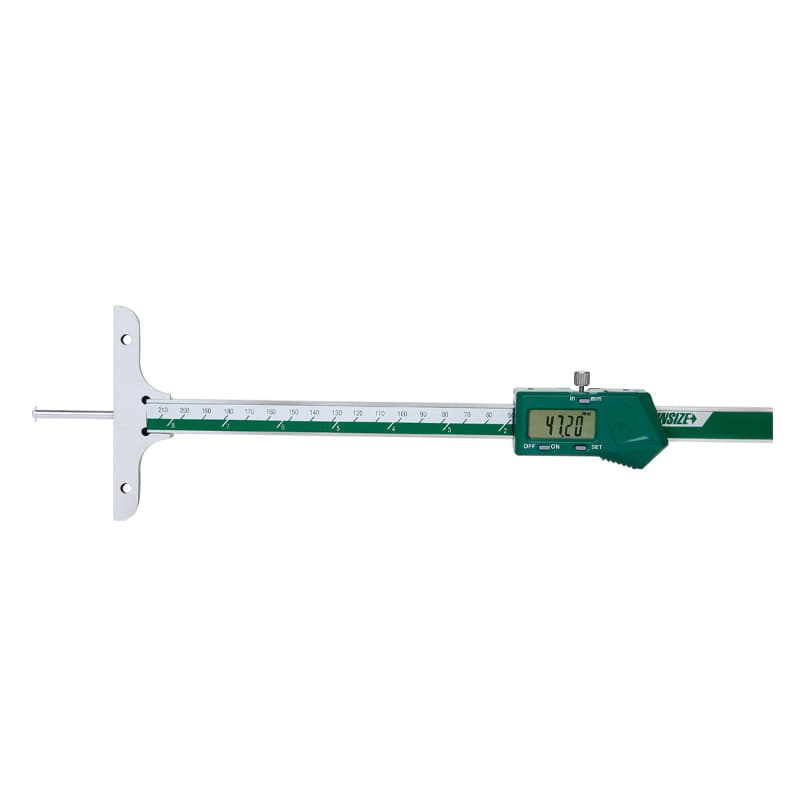

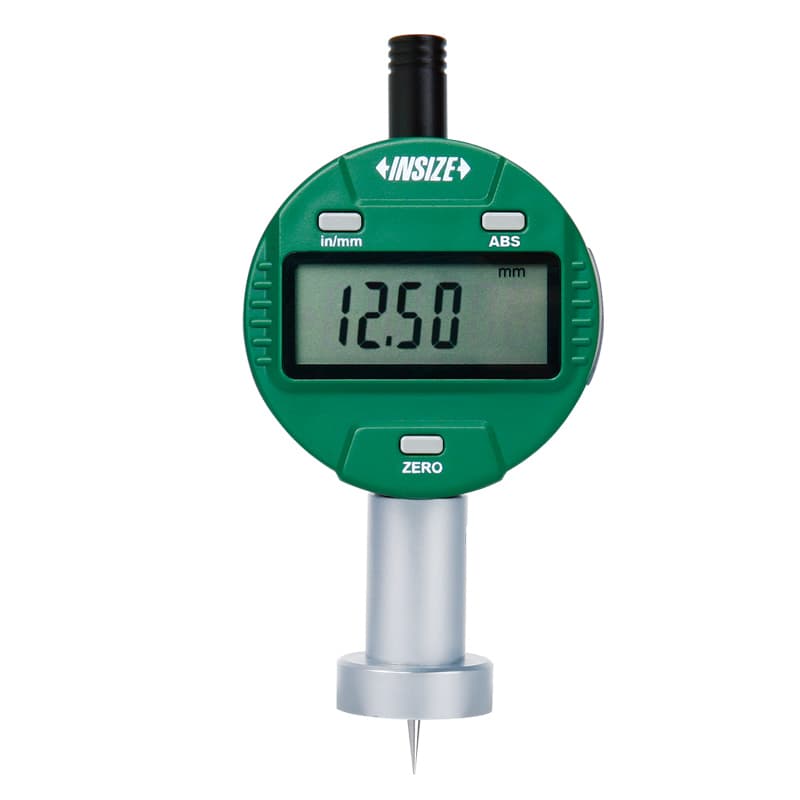

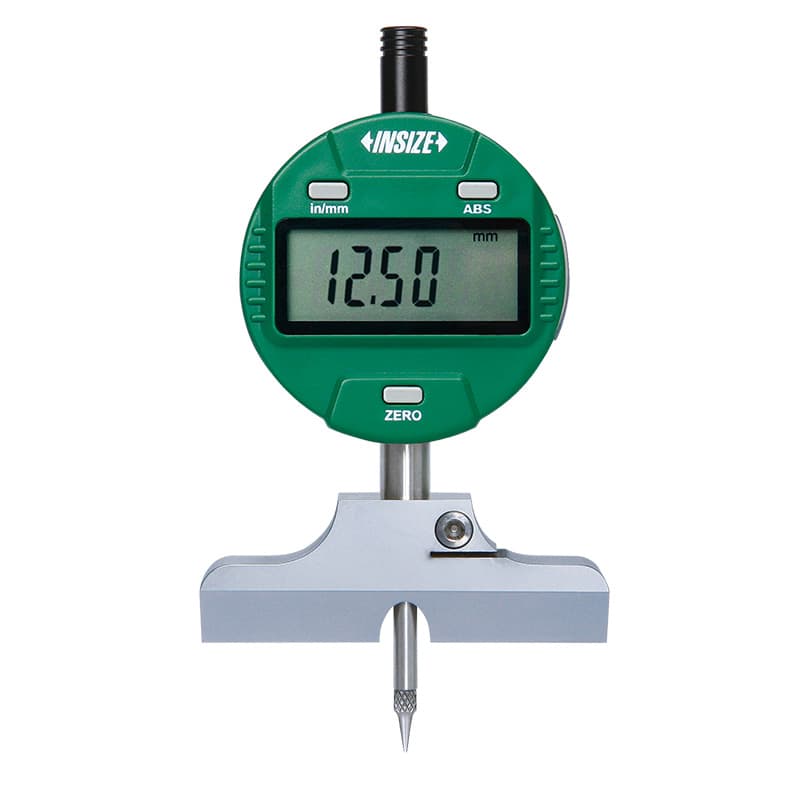

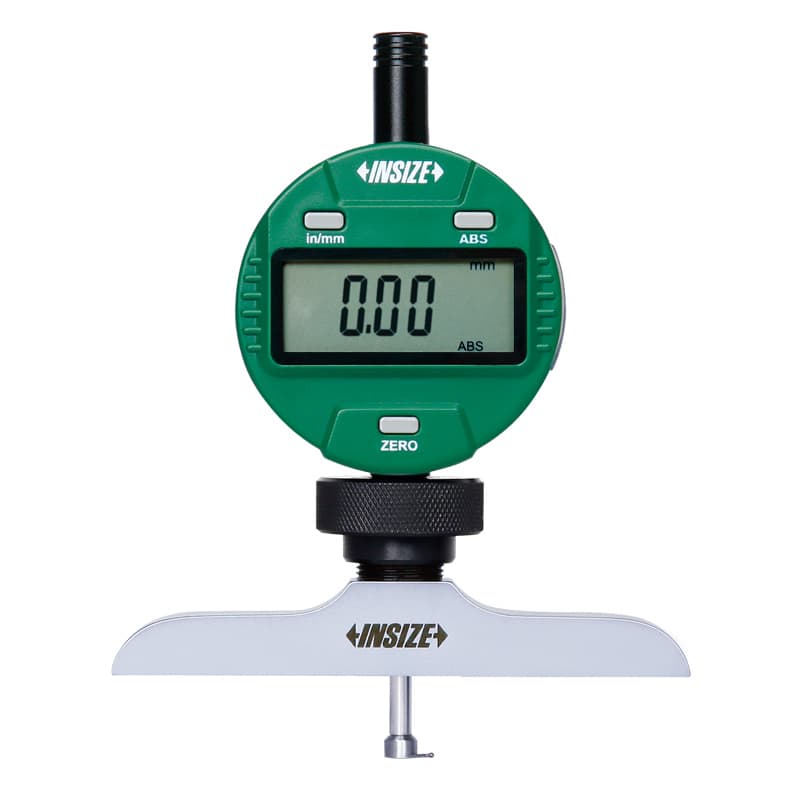

سطح تماس میله در مدل‌های گوناگون می‌تواند صاف، گرد، نوک‌تیز یا لبهٔ چاقویی باشد. میلهٔ گرد یا نقاط کروی در بعضی فرورفتگی‌ها و شیارهای باریک تماس مشخص‌تری ایجاد می‌کند؛ نوک تیز برای رسیدن به نقطهٔ کوچک طراحی شده است؛ پایهٔ لبهٔ چاقویی برای ویژگی‌هایی با هندسهٔ خاص کاربرد دارد و نباید آن را برای کف تخت عمومی مناسب فرض کرد. مدل 1148 دارای نقاط قابل تعویض و مدل 2143 پایهٔ لبهٔ چاقویی ۶۰ درجه در مشخصات فروشگاه معرفی شده‌اند؛ مدل 2145 برای سنجش شیار در دسته آمده است. هرکدام را فقط برای هندسه و روش تماس توصیه‌شده در کاتالوگ استفاده کنید. تعویض نوک نیز باید بدون لقی، آلودگی یا تغییر وضعیت صفر انجام شود.

میکرومتر عمق‌سنج و میله‌های افزایشی

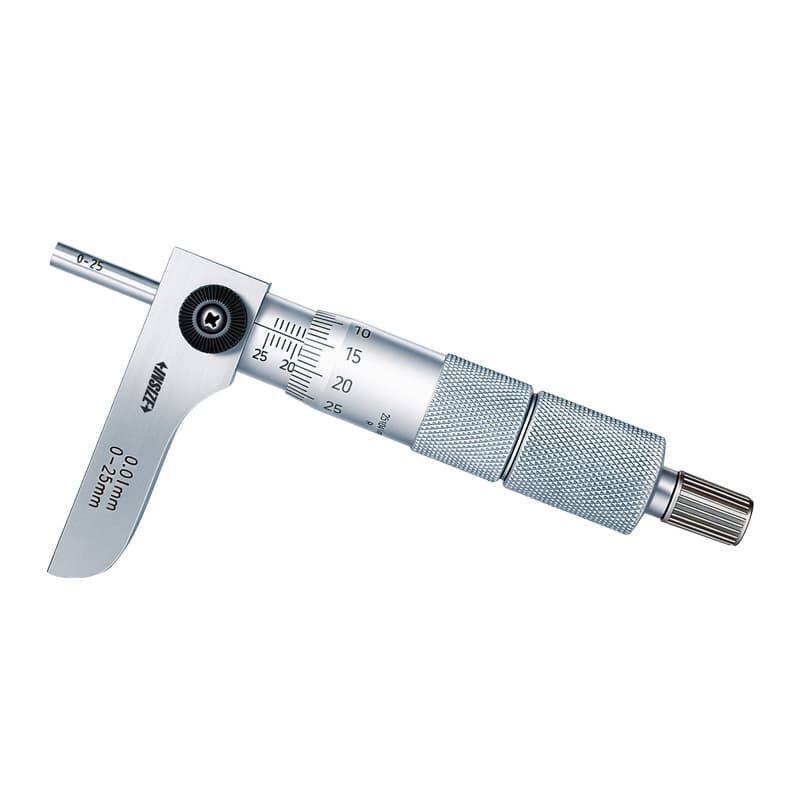

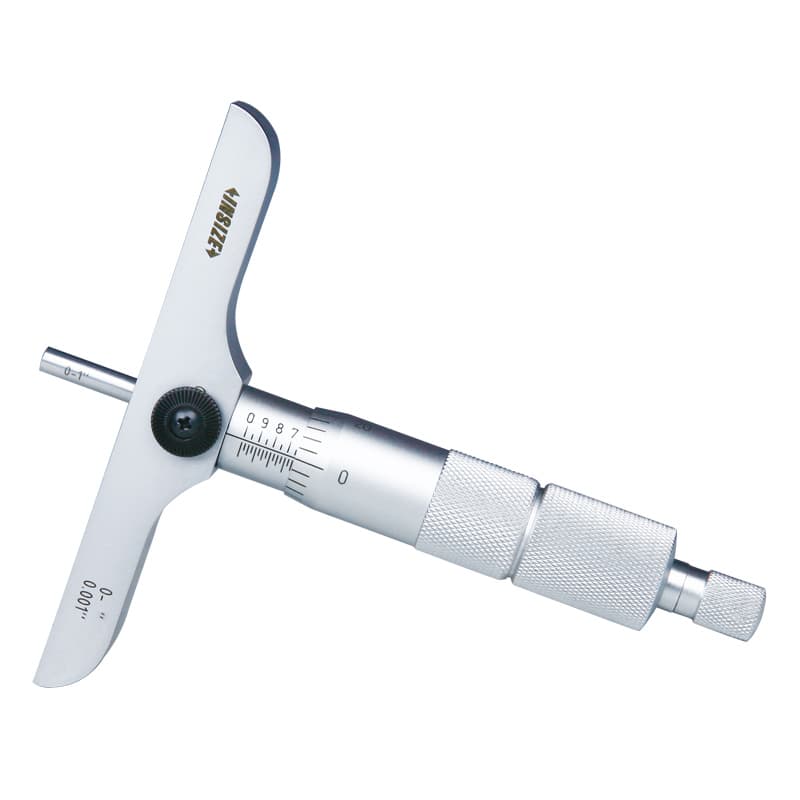

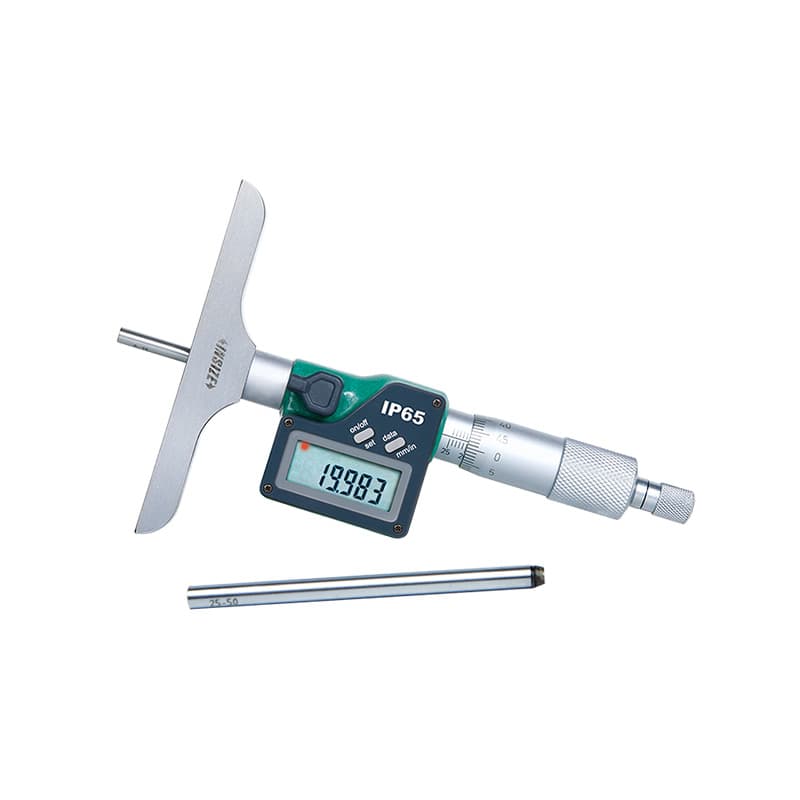

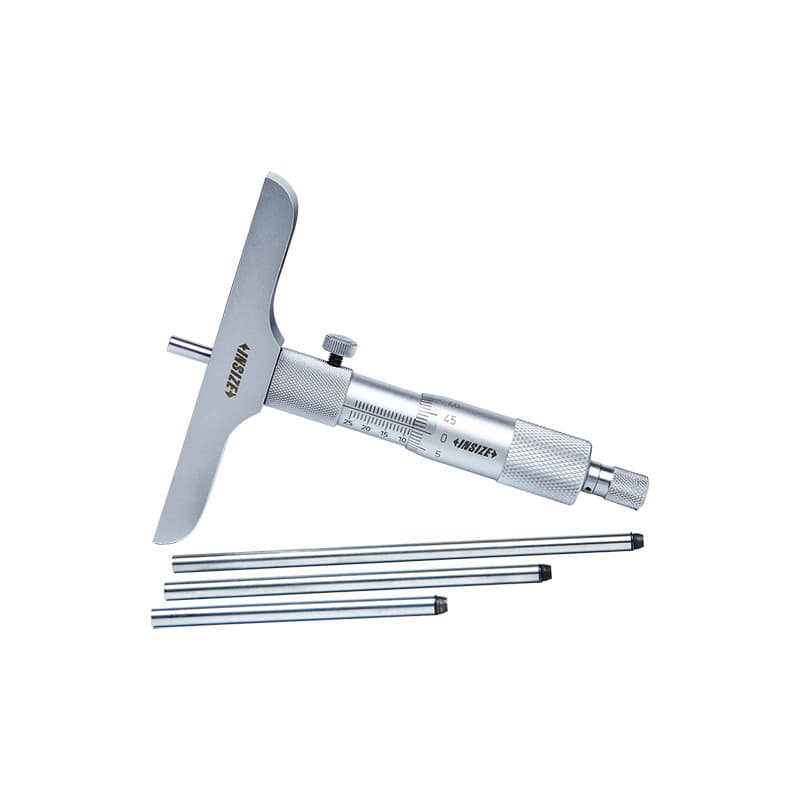

میکرومتر عمق‌سنج از یک پایهٔ مرجع و هد میکرومتری همراه با میله یا میله‌های اندازه‌گیری استفاده می‌کند. مدل 3240 بر مبنای مجموعهٔ میله‌ها دامنه‌های مختلفی را پوشش می‌دهد و سازنده برای آن درجه‌بندی ۰٫۰۱ میلی‌متر، انطباق با DIN 863-2، دقت مشخص برای هد و دقت جداگانه برای میله را اعلام کرده است. طول میله در رابطهٔ خطای اعلام‌شده وارد می‌شود؛ بنابراین کنترل یک کد با کد دیگر باید مطابق جدول همان سری باشد. مدل‌های دیجیتال 3540، آنالوگ 3240 و 3241 و نسخهٔ نیم‌پایهٔ 3242 شکل یکسانی ندارند. این ابزارها را با عمق‌سنج خط‌کش‌دار دیجیتال یکی نگیرید: روش گسترش دامنه، تماس و قرائت متفاوت است.

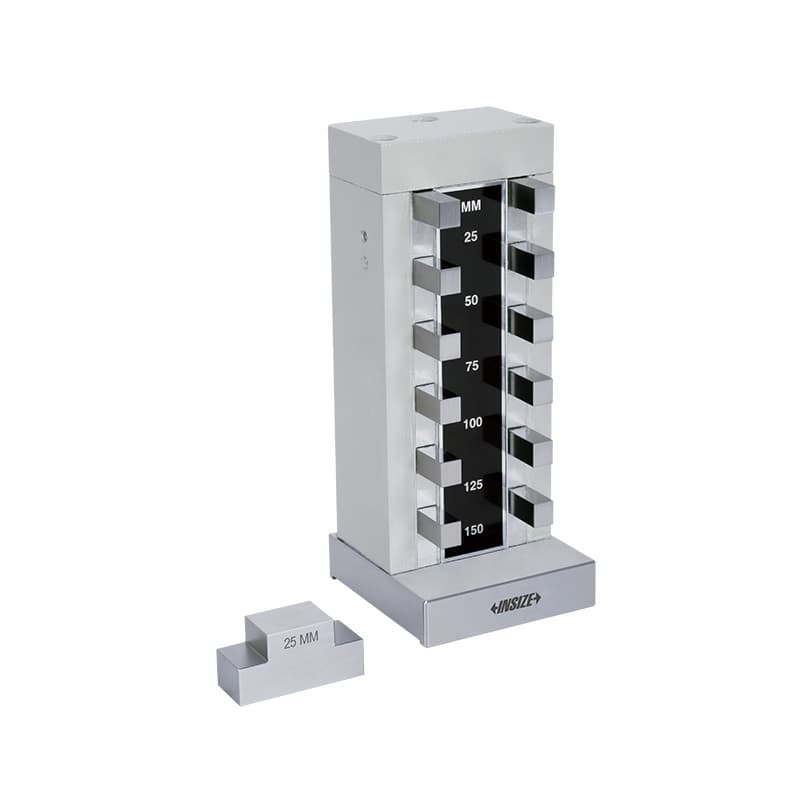

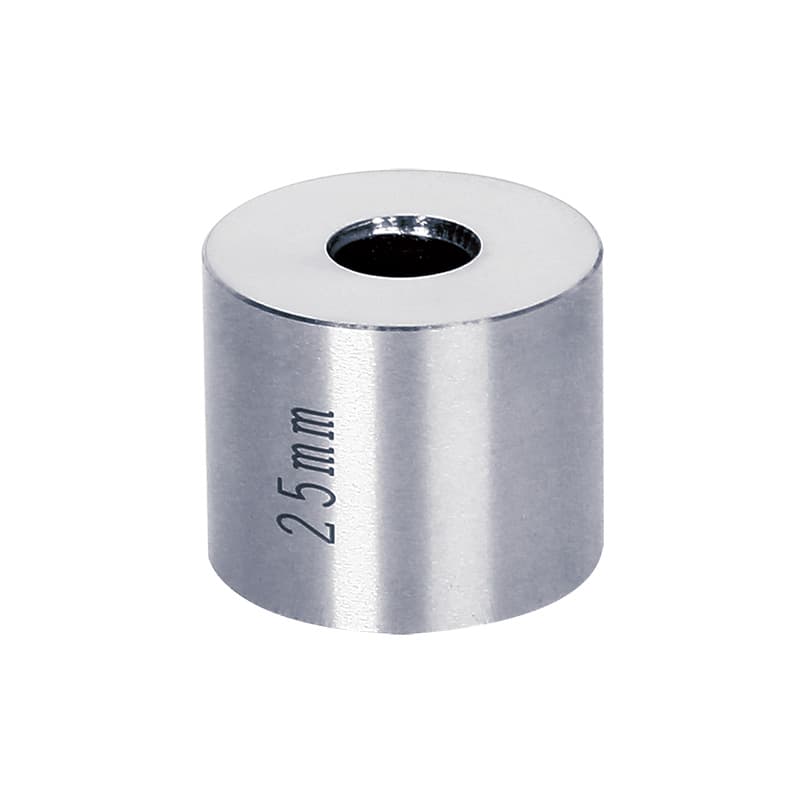

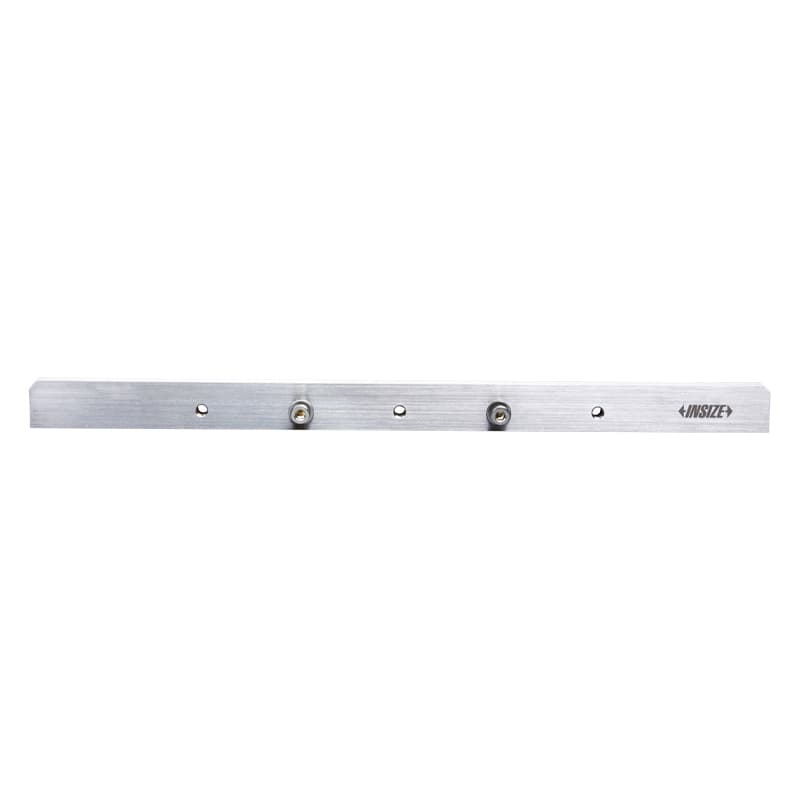

میله‌های افزایشی با طول‌های مشخص نصب می‌شوند تا بازهٔ اندازه‌گیری توسعه پیدا کند. پیش از بستن میله، سطح اتصال را تمیز کنید، شماره و طول آن را با هد مطابقت دهید و از سفت‌کردن نامناسب یا رزوهٔ ناسازگار پرهیز کنید. چکر میکرومتر عمق و بلوک‌های گیج استوانه‌ای 6880 و 4179 در این گروه برای بررسی یا تنظیم ابزار معرفی شده‌اند. وجود این استانداردها به معنای آن نیست که هر ست میله‌ای بدون تنظیم یا با هر بلوکی قابل کنترل است؛ روش سازنده و زنجیرهٔ کالیبراسیون کارگاه باید رعایت شود. اطلاعات عمق‌میکرومتر و بلوک‌های همراه در [کاتالوگ رسمی INSIZE](https://www.insize.com/download/CATALOGUE%20NO.EU261.pdf) تشریح شده است.

چطور عمق‌سنج مناسب را انتخاب کنیم؟

1. عمق و دامنهٔ واقعی را تعیین کنید: کمترین و بیشترین عمق، تلرانس نقشه و نیاز به اندازه‌گیری از سطح مرجع را مشخص کنید. اگر دامنه از طول میله بیشتر است، نسخهٔ بلندتر یا میکرومتر عمق‌سنج با میله‌های افزایشی مناسب را بررسی کنید.
2. پهنای شیار و طول پایه را تطبیق دهید: پایه باید به اندازهٔ کافی روی دو سوی دهانه تکیه کند. شیار باریک ممکن است پایه را ناپایدار کند؛ اگر پایه روی لبه بنشیند، قرائت واقعی کف را نشان نمی‌دهد. عرض تماس را با نقشه بسنجید.
3. نوع نقطهٔ تماس را انتخاب کنید: برای کف تخت میلهٔ صاف، برای ویژگی‌های خاص نوک گرد، قلابی یا تیغه‌ای ممکن است مناسب باشد. شکل نوک را با مقطع شیار و نقطهٔ اندازه‌گیری تطبیق دهید و از تکیه بر نام کالا بدون دیدن نقشه خودداری کنید.
4. روش قرائت را با نیاز اپراتور هماهنگ کنید: نمایشگر دیجیتال خواندن سریع دارد؛ ورنیه مستقل از باتری است؛ ساعت برای مشاهدهٔ تغییر و مقایسه مفید است؛ میکرومتر امکان تنظیم دامنه با میله‌ها را فراهم می‌کند. سهولت خواندن را در کنار دقت و روش کاری بسنجید.
5. دقت را از تفکیک‌پذیری جدا کنید: عدد روی نمایشگر، تقسیمات ورنیه یا گام صفحهٔ ساعت نشان‌دهندهٔ گام قرائت است. خطای مجاز ابزار را از جدول سازنده بخوانید و آن را با تلرانس قطعه، عدم‌قطعیت روش و سطح مرجع مقایسه کنید.
6. شرایط محیطی را لحاظ کنید: مقاومت IP، تماس با مایع، گردوغبار و محدودهٔ دمای کاری به مدل خاص وابسته است. فقط کدی را ضدآب یا مقاوم بدانید که مشخصاتش صریحاً این ویژگی را اعلام کرده باشد.
7. متعلقات را با کد دقیق انتخاب کنید: پایهٔ افزایشی، میله، نقطهٔ تماس، بلوک تنظیم و چکر ممکن است تنها با چند مدل سازگار باشند. مدل اصلی و کد متعلقه را کنار هم بررسی کنید و سازگاری را در پیش‌فاکتور تأیید بگیرید.
8. برای کنترل کیفی، سوابق را حفظ کنید: در اندازه‌گیری‌های مهم شمارهٔ سریال، وضعیت کالیبراسیون، روش صفرگذاری، نقطهٔ تماس و دمای قطعه را ثبت کنید. انتخاب ابزار با دامنهٔ مناسب بدون روش معتبر، نتیجهٔ قابل اتکا ایجاد نمی‌کند.

روش اندازه‌گیری عمق با خطای کمتر

پیش از اندازه‌گیری، سطح مبنا و کف ویژگی را پاک کنید و مطمئن شوید پلیسه، روغن یا براده بین پایه و قطعه وجود ندارد. پایه را به‌آرامی روی سطح قرار دهید و از جابه‌جایی یا لق‌زدن آن جلوگیری کنید. ساقه را در راستای عمق پایین ببرید و تا تماس کنترل‌شده با کف حرکت دهید؛ فشار اضافی می‌تواند ساقه، نوک یا قطعه را تغییر شکل دهد. ابزار را عمود بر سطح مبنا نگه دارید و اگر هندسه اجازه نمی‌دهد، روش اندازه‌گیری و نقطهٔ اتکا را با نقشه یا دستور کار تعریف کنید.

در مدل دیجیتال، قبل از تماس با قطعه واحد، صفر، حالت ABS/REL و قفل قرائت را کنترل کنید. صفرکردن روی سطحی که مرجع نیست، خطای سیستماتیک ایجاد می‌کند. در عمق‌سنج ساعتی، عقربه را از نظر برگشت و تکرارپذیری بررسی کنید؛ در مدل ورنیه، چشم را عمود بر مقیاس قرار دهید؛ و در میکرومتر، نیروی تماس را با جغجغه یا مکانیزم محدودکنندهٔ سازنده یکنواخت کنید. برای شیارهای دارای چند نقطهٔ عمق، محل تماس را علامت‌گذاری کنید و اندازه‌گیری را در نقاط تعریف‌شده تکرار کنید.

اگر قطعه سطح مبنای باریک یا ناصاف دارد، از پایهٔ مناسب یا فیکسچر استفاده کنید و پیش از ثبت مقدار از پایداری استقرار مطمئن شوید. برای عمق‌های چندمرحله‌ای، اختلاف دو قرائت فقط زمانی معتبر است که مبنا، ابزار، امتداد اندازه‌گیری و نیروی تماس ثابت باشند. اندازه‌گیری روی کف مخروطی یا شعاع‌دار به نقطهٔ تماس وابسته است؛ نتیجه را به‌عنوان عمق عمومی قطعه گزارش نکنید مگر نقطه و روش تعریف شده باشد. در صورت اختلاف مکرر، ابزار و سطح را تمیز کنید، صفر را دوباره بررسی کنید و قرائت را با مرجع مستقل کنترل کنید.

خطاهای رایج هنگام خرید و استفاده

• انتخاب طول اسمی مناسب اما فراموش‌کردن پهنای پایه و پایداری تکیه‌گاه روی شیار.
• فرض ضدآب‌بودن همهٔ مدل‌های دیجیتال، درحالی‌که حفاظت IP فقط برای بعضی کدها اعلام شده است.
• یکی دانستن عمق‌سنج و عمق‌میکرومتر با وجود تفاوت سازوکار، نوک و روش افزایش دامنه.
• استفاده از نوک قلاب یا تیغه‌ای برای کف تخت یا اندازه‌گیری‌ای که آن نوک برایش طراحی نشده است.
• اشتباه گرفتن رزولوشن نمایشگر با دقت یا گواهی کالیبراسیون.
• صفرکردن در محل نادرست، پاک‌نکردن سطح مرجع، فشار بیش از حد و تماس مورب میله.
• خرید پایه یا میلهٔ افزایشی بدون کنترل سازگاری رزوه و مدل.
• استناد به یک عدد عمق بدون ذکر نقطهٔ اندازه‌گیری در سطح مخروطی یا نامسطح.

نگهداری و کنترل عمق‌سنج

پس از کار، سطح پایه، میله و نوک تماس را طبق دستور سازنده پاک و خشک کنید. میله را برای تمیزکاری با انبر یا سمباده نگیرید و به سطوح اندازه‌گیری ضربه نزنید. عمق‌سنج را در جعبهٔ خود نگه دارید تا پایه تاب برندارد و ساقه با ابزارهای دیگر برخورد نکند. در نسخهٔ دیجیتال، باتری را در صورت نگهداری طولانی طبق راهنمای محصول خارج یا تعویض کنید و نمایشگر را از ضربه و رطوبت دور نگه دارید. میله‌های میکرومتر را شماره‌گذاری کنید و از نگهداری رزوه‌های آلوده یا نصب قطعات با زور خودداری کنید.

کنترل صفر را روی سطح مرجع مناسب و در شرایط پایدار انجام دهید. اگر ابزار افتاده، ضربه خورده، ساقه گیر می‌کند یا مقدار تکراری نمی‌دهد، آن را از اندازه‌گیری پذیرش قطعه کنار بگذارید تا بررسی شود. دورهٔ کالیبراسیون را بر اساس شدت استفاده، ریسک کاربرد و الزامات نظام کیفیت کارگاه مشخص کنید. تمیزبودن دستگاه یا روشن‌شدن نمایشگر به تنهایی سلامت اندازه‌شناختی آن را ثابت نمی‌کند؛ سوابق کالیبراسیون و کنترل بین‌دوره‌ای را همراه دستگاه نگه دارید.

پرسش‌های متداول دربارهٔ عمق‌سنج

عمق‌سنج دیجیتال بهتر است یا ورنیه؟

دیجیتال خواندن سریع‌تر و تبدیل واحد آسان‌تری دارد، درحالی‌که ورنیه بدون باتری کار می‌کند و برای کاربر آشنا به قرائت مقیاس گزینهٔ مناسبی است. انتخاب را بر اساس دقت واقعی، شرایط محیط، دفعات استفاده، دامنه و روش ثبت نتیجه انجام دهید؛ دیجیتال‌بودن به‌خودی‌خود دقت بالاتر را تضمین نمی‌کند.

عمق‌سنج قلاب‌دار برای چه کاری است؟

قلاب می‌تواند در بعضی شیارها و لبه‌های برگشته به نقطهٔ تماس دسترسی دهد که نوک صاف به آن نمی‌رسد. نتیجه به شکل شیار، زاویهٔ قلاب و روش تکیه وابسته است؛ پیش از استفاده، نقشهٔ قطعه و کاتالوگ مدل را بررسی کنید.

عمق‌سنج با میکرومتر عمق‌سنج چه فرقی دارد؟

عمق‌سنج خط‌کش‌دار می‌تواند دیجیتال، ورنیه یا ساعتی باشد و ساقه یا میلهٔ آن نسبت به پایه حرکت می‌کند. میکرومتر عمق‌سنج از هد پیچ میکرومتری و معمولاً میله‌های اندازه‌گیری برای بازه‌های مختلف استفاده می‌کند. شکل تماس و روش تنظیم این دو را نباید یکسان فرض کرد.

برای شیار بسیار باریک کدام مدل مناسب است؟

عرض شیار، طول و قطر ساقه، شکل پایه و نوع نوک را با هم بسنجید. میلهٔ گرد یا نقطهٔ ویژه ممکن است مناسب باشد، اما اگر پایه روی سطح مبنا پایدار ننشیند اندازه‌گیری معتبر نخواهد بود. نقشه یا عکس مقطع را با مشخصات ابزار تطبیق دهید.

آیا می‌توان هر عمق‌سنج دیجیتال را با آب شست؟

خیر. تنها مدل‌هایی که درجهٔ حفاظت و روش شست‌وشوی سازنده را اعلام کرده‌اند باید مطابق همان دستورالعمل در معرض رطوبت قرار گیرند. IP67 یک مشخصهٔ مدل‌محور است و به معنی مقاومت همهٔ عمق‌سنج‌ها در هر مایع یا هر مدت تماس نیست.

چرا عمق یک شیار در اندازه‌گیری‌های متوالی فرق می‌کند؟

علت‌های رایج شامل آلودگی زیر پایه، تماس روی نقاط متفاوت کف، کج‌گذاشتن ابزار، فشار متغیر، صفر نادرست، لقی ساقه، پلیسه و ناپایداری سطح مرجع است. شرایط تماس و محل اندازه‌گیری را ثابت کنید و ابزار را با مرجع کنترل کنید.

انتخاب نهایی و استعلام خرید

برای خرید عمق‌سنج اینسایز، عمق و تلرانس قطعه، عرض شیار، شکل کف، نوع سطح مرجع و شرایط محیط را آماده کنید. سپس بین مدل دیجیتال، ورنیه، ساعتی یا میکرومتر عمق‌سنج بر اساس روش کار انتخاب کنید و نوک صاف، گرد، قلابی یا تیغه‌ای را با نقشه تطبیق دهید. کد کامل، طول یا دامنه، دقت، درجهٔ حفاظت، اقلام همراه و متعلقات سازگار را از صفحهٔ محصول و کاتالوگ کنترل کنید. اگر ابزار برای پذیرش نهایی یا گزارش کالیبراسیون استفاده می‌شود، گواهی و قابلیت ردیابی را نیز پیش از سفارش مشخص کنید. قیمت، موجودی و زمان تأمین را برای همان کد دقیق استعلام کنید تا ابزار انتخاب‌شده با روش واقعی اندازه‌گیری شما هم‌خوان باشد.
