گیج‌های تخصصی و کنترلی

گیج‌های تخصصی و کنترلی اینسایز مجموعه‌ای از ابزارهای کوچک برای تشخیص سریع گام رزوه، تطبیق پروفیل دنده، بررسی قطر سیم و انتخاب یا کنترل بعضی ابزارهای برشی است. محصولات این دسته یک ابزار واحد با کارکرد یکسان نیستند: مدل‌های 4820 و 4824 شابلون گام رزوه‌اند، 4812 برای شناسایی و کنترل پروفیل رزوه‌های ذوزنقه‌ای و ACME به کار می‌رود، 4860 گیج گام دندهٔ چرخ‌دنده است و 4808 و 4803-1 گیج قطر سیم هستند. برای خرید گیج تخصصی، ابتدا شکل قطعه و استاندارد آن را مشخص کنید؛ سپس نوع تیغه یا شیار، بازه، گام، زاویه و کد مدل را با قطعهٔ واقعی تطبیق دهید. این شابلون‌ها جایگزین گیج‌های برو و نرو کالیبره یا دستگاه اندازه‌گیری دقیق نیستند.

گیج تخصصی چیست و کدام ابزار در این دسته قرار می‌گیرد؟

در کارگاه، واژهٔ «گیج» برای ابزارهای بسیار متفاوتی استفاده می‌شود: از گیج رزوهٔ برو و نرو تا شابلون گام، گیج سیم، فیلر و گیج پروفیل. این صفحه دربارهٔ چند ابزار تخصصی و دستی اینسایز است که در فهرست فعلی فروشگاه زیر یک دسته قرار گرفته‌اند. نقطهٔ مشترکشان آن است که با یک الگو، شیار، دندانه یا پلهٔ مشخص، اندازه‌ای را به‌صورت سریع و مقایسه‌ای کنترل می‌کنند؛ اما نتیجه، دامنهٔ اندازه‌گیری و کاربرد هر خانواده با دیگری فرق دارد.

اگر برای پذیرش قطعه در تولید انبوه به تصمیم قطعی «قبول/رد» بر اساس تلرانس نیاز دارید، نوع ابزار باید با نقشه، استاندارد محصول و روش کنترل کیفیت انتخاب شود. شابلون گام عموماً برای شناسایی گام یا مقایسهٔ اولیه مفید است، نه برای تعیین تمام پارامترهای رزوه یا صدور گواهی اندازه‌شناسی. همین قاعده دربارهٔ گیج دنده و گیج سیم نیز برقرار است: قرائت یا تطبیق سریع، جای اندازه‌گیری کامل با ابزار مناسب و مرجع ردیابی‌پذیر را نمی‌گیرد.

راهنمای سریع انتخاب بر اساس کاربرد

• برای پیدا کردن گام رزوهٔ متریک یا اینچی پیچ، «گیج گام رزوه» یا «شابلون دنده» با نوع و زاویهٔ مناسب انتخاب کنید؛ در موجودی این دسته مدل‌های 4820 و 4824 دیده می‌شود.
• برای رزوهٔ ذوزنقه‌ای Tr یا پروفیل ACME، مدل و تیغه‌ای را بخواهید که صریحاً همان خانواده و زاویه را پوشش دهد؛ گیج متریک 60 درجه را به‌جای ACME یا Tr به کار نبرید.
• برای کنترل گام مدولی دندانه‌های چرخ‌دنده، سراغ «گیج گام دنده» یا «شابلون مدول چرخ‌دنده» سری 4860 بروید و زاویهٔ فشار را هم تطبیق دهید.
• برای تشخیص قطر سیم، مدل 4803-1 با مقیاس متریک یا 4808 با شماره‌گذاری AWG را بر اساس واحد نقشه انتخاب کنید؛ AWG و میلی‌متر یک مقیاس شماره‌ای مشترک نیستند.
• برای تنظیم یا بررسی شکل ابزار تراش رزوه، گیج پروفیل رزوهٔ 4812 ممکن است مناسب باشد؛ آن را با پلاگ گیج یا رینگ گیجِ برو و نرو اشتباه نگیرید.

گیج گام رزوه 4820؛ تشخیص سریع گام و نوع رزوه

گیج گام رزوه که در بازار ایران با نام‌های «شابلون رزوه»، «شابلون دنده» و گاهی «گیج پیچ» جست‌وجو می‌شود، از تیغه‌های دارای شیارهای پروفیل‌دار تشکیل شده است. هر تیغه برای گام یا تعداد دندانهٔ مشخصی ساخته شده و با قرار دادن آن روی رزوه، اپراتور می‌تواند تیغه‌ای را که با دندانه‌ها منطبق است پیدا کند. این کار برای شناسایی اولیهٔ رزوهٔ ناشناخته، تفکیک گام‌های نزدیک و تنظیم کار در تعمیرگاه یا ماشین‌کاری مفید است.

پیش از سفارش 4820، فقط به نام «گیج گام» بسنده نکنید. نوع رزوه و دامنهٔ حک‌شده روی تیغه یا جعبه را بررسی کنید. در خانوادهٔ این ابزار، نمونه‌های متریک با پروفیل 60 درجه و نمونه‌های ویت‌ورث 55 درجه وجود دارند؛ بعضی مجموعه‌ها یک سیستم و بعضی دیگر چند نوع را پوشش می‌دهند. صفحهٔ رسمی سازنده برای برخی کدهای 4820 بازه‌های متریک و TPI را نشان می‌دهد، اما ترکیب تیغه‌ها با پسوند کد تغییر می‌کند. بنابراین عدد 4820 به‌تنهایی مشخصات کامل ست نیست؛ پسوند دقیق کد، عکس تیغه‌ها و جدول همان زیرمدل باید مبنا باشد.

روش استفادهٔ درست این است که قطعه تمیز باشد، تیغه تقریباً هم‌راستا با محور پیچ قرار گیرد و دندانه‌ها بدون فشار و لقی محسوس روی هم بنشینند. نور مناسب کمک می‌کند فاصلهٔ میان قله و شیار دیده شود. اگر هیچ تیغه‌ای منطبق نیست، احتمال دارد استاندارد رزوه، گام یا زاویه متفاوت باشد، رزوه آسیب دیده باشد یا طول تماس کافی نباشد. فیت شدن یک تیغه به‌تنهایی قطر بزرگ، قطر گام، زاویه و کیفیت رزوه را تأیید نمی‌کند؛ برای کنترل ابعادی کامل باید از روش یا ابزار اندازه‌گیری تخصصی استفاده شود.

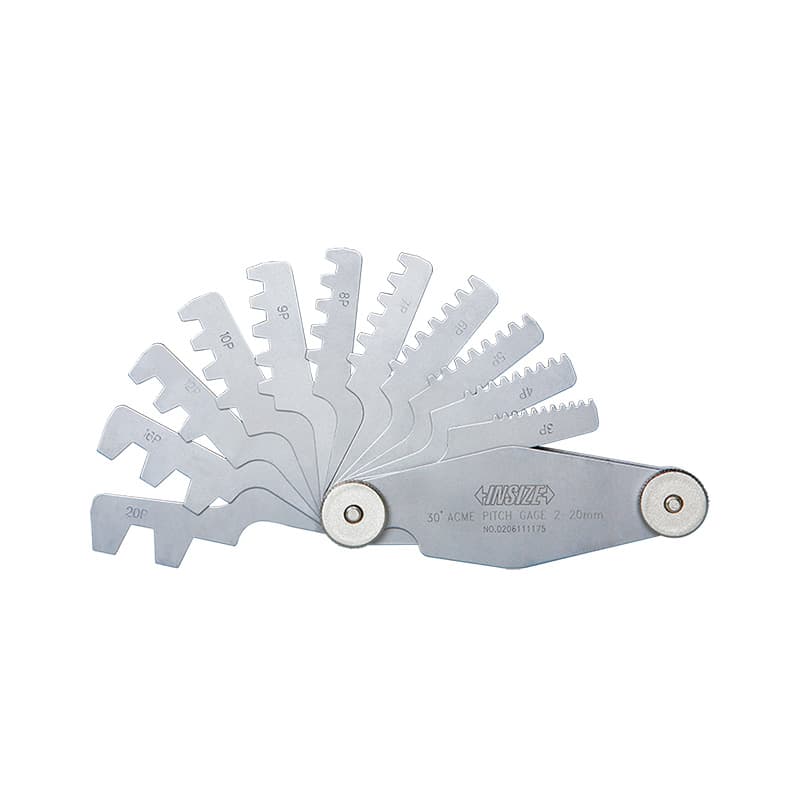

گیج رزوهٔ ذوزنقه‌ای و ACME مدل 4824

رزوه‌های انتقال قدرت، مانند خانواده‌های Tr و ACME، با رزوهٔ متریک رایج پیچ‌های اتصال یکسان نیستند. زاویهٔ پهلوها، شکل تاج و ریشه و شیوهٔ نام‌گذاری گام می‌تواند متفاوت باشد؛ ازاین‌رو شابلون عمومی 60 درجه ممکن است به‌درستی روی پروفیل ننشیند. مدل‌های 4824 برای سنجش یا شناسایی گام رزوه‌های این خانواده عرضه می‌شوند و بر اساس نسخه می‌توانند مقیاس متریک یا TPI داشته باشند. در جدول رسمی سازنده، برای 4824-12 دامنهٔ 2 تا 20 میلی‌متر با 12 تیغه و برای 4824-16 دامنهٔ 1 تا 12 دندانه بر اینچ با 16 تیغه درج شده است. وجود یکی از این کدها در فروشگاه را به معنی موجود بودن همهٔ پسوندها ندانید.

هنگام انتخاب، مشخص کنید قطعه رزوهٔ Tr متریک است یا ACME اینچی، گام روی نقشه چگونه نوشته شده و زاویهٔ پروفیل موردنیاز چیست. عنوان بعضی فروشگاه‌ها هر دو را زیر «شابلون ذوزنقه‌ای» معرفی می‌کند، اما این عنوان جای بررسی کد و پروفیل را نمی‌گیرد. برای مثال 2 تا 20 میلی‌متر در 4824-12 بازهٔ گام‌های تیغه است، نه قطر قابل‌اندازه‌گیری پیچ و نه دقت مجاز اندازه‌گیری. در نسخهٔ اینچی هم TPI تعداد رزوه در یک اینچ است؛ این مقدار با گام خطی میلی‌متری قابل‌جایگزینی مستقیم نیست.

گیج گام دندهٔ چرخ‌دنده 4860

گیج 4860 یا شابلون مدول چرخ‌دنده برای مقایسهٔ گام دندانه و تطبیق اولیهٔ پروفیل دنده به کار می‌رود. این ابزار با گیج گام پیچ تفاوت دارد: تیغه‌های آن برای شکل دندانهٔ چرخ‌دنده و زاویهٔ فشار مشخص طراحی شده‌اند. خانوادهٔ 4860 در کدهای مختلف بازه‌های متفاوت و زاویهٔ فشار 14.5 یا 20 درجه دارد؛ برای نمونه، صفحهٔ رسمی اینسایز چهار گروه کد را با بازه‌های 0.35 تا 4.5 و 5 تا 12 میلی‌متر و دقت اعلامی ±0.1 میلی‌متر فهرست می‌کند. پیش از خرید، جدول زیرمدل و مشخصات جاری سازنده را بررسی کنید؛ بعضی فروشندگان عدد ±0.05 میلی‌متر را درج می‌کنند، بنابراین در صورت اختلاف، به کاتالوگ همان کد و نسخهٔ کالا رجوع کنید و عدد عمومی را به همهٔ مدل‌ها تعمیم ندهید.

زاویهٔ فشار مهم است: انتخاب تیغهٔ 20 درجه برای دنده‌ای با زاویهٔ 14.5 درجه می‌تواند تطبیق ظاهری گمراه‌کننده ایجاد کند. بازهٔ مدول هم باید با نقشه یا مشخصات دنده هم‌خوان باشد. شابلون برای برآورد اولیه و تشخیص خانوادهٔ پروفیل کمک می‌کند، ولی کنترل کامل چرخ‌دنده ممکن است به ابزارهایی برای اندازه‌گیری ضخامت دندانه، ران‌اوت، خطاهای پروفیل یا فاصلهٔ محوری نیاز داشته باشد. اگر گزارش اندازه‌شناسی یا پذیرش بر مبنای تلرانس لازم دارید، روش کنترل را با استاندارد و واحد کنترل کیفیت خود هماهنگ کنید.

گیج پروفیل رزوهٔ 4812؛ ابزار شناسایی و تنظیم، نه گیج برو و نرو

مدل 4812 در فهرست رسمی اینسایز تحت عنوان Thread Gage عرضه شده و زیرمدل‌هایی با پروفیل Tr 30 درجه و ACME 29 درجه دارد. نمونهٔ 4812-12 برای گام‌های متریک 2 تا 12 میلی‌متر و 4812-E برای 1 تا 10 TPI معرفی شده است. این ابزار در بررسی شکل رزوه و تنظیم ابزارهای برش رزوه می‌تواند به کار آید. با وجود کاربرد مرتبط، 4812 را نباید با گیج پلاگ یا رینگ رزوهٔ برو و نرو یکی دانست؛ پلاگ/رینگ‌های کنترلی برای بررسی انطباق رزوهٔ داخلی یا خارجی در اندازه و کلاس مشخص ساخته می‌شوند.

اگر هدف، کنترل یک قطعهٔ رزوه‌شده برای عبور از حد پذیرش است، روی نقشه به استاندارد رزوه، کلاس تلرانس، قطر اسمی و نوع گیج توجه کنید و خانوادهٔ درست را از دستهٔ گیج رزوهٔ پلاگ و رینگی بررسی کنید. اگر هدف یافتن گام یا آماده‌کردن ابزار تراش برای رزوهٔ Tr یا ACME است، شابلون متناظر ممکن است مناسب‌تر باشد. جابه‌جایی میان این دو کاربرد می‌تواند موجب قبول اشتباه قطعه یا انتخاب نادرست ابزار شود.

گیج قطر سیم 4803-1 و 4808؛ متریک را با AWG اشتباه نگیرید

در گروه فعلی دو نوع گیج سیم دیده می‌شود. مدل 4803-1 با پله‌ها یا شیارهای متریک برای قطرهای اسمی سیم در دامنهٔ اعلامی 0.2 تا 10 میلی‌متر عرضه شده و در کاتالوگ برای این کد دو قطعهٔ گیج ذکر شده است. مدل 4808 گیج استاندارد آمریکایی سیم (AWG) است؛ کدهای 0 تا 36 آن به قطرهای مشخص در سیستم AWG مربوط می‌شوند و بازهٔ اعلام‌شده در کاتالوگ سازنده حدود 8.250 تا 0.127 میلی‌متر است. این عدد دامنهٔ پوشش استاندارد است، نه تضمین دقت هر اندازه یا مجوز استفاده برای هر سیم.

در کاربرد، سیم را بدون فشار در شیار یا سوراخ متناظر قرار دهید و از تغییرشکل سیم نرم جلوگیری کنید. گیج AWG برای سیم‌ها و فلزات غیرآهنی مانند مس، برنج و آلومینیوم معرفی شده است. گیج متریک برای زمانی مفید است که نقشه یا مشخصات فرایند قطر را بر حسب میلی‌متر بیان می‌کند. اگر باید قطر هادی روکش‌دار، عایق کابل یا سیم تخت را بسنجید، بررسی کنید که موضوع اندازه‌گیری با شیار و روش ابزار سازگار باشد؛ این گیج‌ها برای اندازه‌گیری قطر هسته یا ضخامت روکش به‌صورت خودکار تفکیک ایجاد نمی‌کنند. برای کنترل دقیق‌تر، میکرومتر سیم یا ابزار کالیبره با نیروی اندازه‌گیری مناسب انتخاب می‌شود.

شمارهٔ AWG رابطهٔ معکوس با قطر دارد: شمارهٔ کوچک‌تر معمولاً به سیم قطورتر و شمارهٔ بزرگ‌تر به سیم نازک‌تر اشاره می‌کند. از همین رو تبدیل شمارهٔ گیج به میلی‌متر باید با جدول معتبر همان استاندارد انجام شود، نه با تصور خطی بودن شماره‌ها. عبارت‌های جست‌وجوی رایج مانند «گیج سیم اینسایز»، «گیج قطر سیم»، «گیج AWG»، «سیم‌سنج آمریکایی» و «گیج سیم متریک» به ابزارهای نزدیک اما نه کاملاً یکسان اشاره می‌کنند. کد حک‌شده و واحد روی خود ابزار را با دستور کار تولید تطبیق دهید.

تفاوت شابلون گام رزوه، گیج دنده و گیج سیم

راهنمای خرید گیج تخصصی اینسایز در بازار ایران

برای اینکه جست‌وجوی «قیمت گیج تخصصی» یا «خرید شابلون رزوه اینسایز» به انتخاب اشتباه ختم نشود، قبل از مقایسهٔ فروشگاه‌ها یک برگهٔ مشخصات ساده تهیه کنید: نام قطعه، نوع رزوه یا سیم/دنده، واحد، بازهٔ موردنیاز، استاندارد و کاربرد ابزار. سپس نام و پسوند کد اینسایز را بخواهید. در بازار ایران نام‌هایی مانند «شابلون دنده»، «شابلون رزوه»، «گیج گام پیچ»، «گیج مدول چرخ‌دنده»، «سیم‌سنج AWG» و «گیج قطر سیم» بیشتر از ترجمهٔ لفظی انگلیسی قابل‌جست‌وجو هستند. فروشندگان تخصصی معمولاً کد محصول و بازه را نیز در عنوان می‌آورند؛ مقایسه را بر اساس کد و مشخصات انجام دهید، نه فقط عکس یا کلمهٔ «گیج».

از فروشنده تصویر خوانای حکاکی، جدول زیرمدل، اقلام داخل بسته و اطلاعات گواهی را بخواهید. اگر روی سایت تنها کد پایهٔ 4820 یا 4824 نوشته شده، پسوند و سیستم اندازه‌گیری را تأیید کنید. اگر محصول 4860 است، زاویهٔ فشار و دامنهٔ مدول را جویا شوید. اگر 4808 می‌خرید، مطمئن شوید که AWG می‌خواهید؛ برای عددهای متریک مدل 4803-1 را بررسی کنید. دربارهٔ ابزار دستی شابلونی معمولاً وجود یک گواهی کالیبراسیون آزمایشگاهی را نمی‌توان از نام برند یا عبارت «دقیق» نتیجه گرفت؛ گواهی واقعی باید به همان ابزار و شناسهٔ آن تعلق داشته باشد.

قیمت گیج اینسایز می‌تواند با نوع ست، تعداد تیغه‌ها، واحد، پسوند و شرایط تأمین تغییر کند. در سفارش سازمانی، علاوه بر قیمت و زمان تحویل، اصالت برند، بسته‌بندی، سلامت لبه‌ها، خوانایی حکاکی و امکان ارائهٔ مدارک را بررسی کنید. برای قطعات پرمصرف یا ابزار با حساسیت اندازه‌گیری بالا، فرایند کنترل دوره‌ای و جایگزینی در صورت خوردگی یا تابیدگی را از ابتدا در نظر بگیرید. شابلون افتاده یا زنگ‌زده ممکن است همچنان ظاهری سالم داشته باشد اما تماس دقیق تیغه با رزوه یا شیار را مختل کند.

روش نگهداری و استفادهٔ ایمن

پیش از تماس، گردوغبار، پلیسه و روغن چسبناک را از قطعه و لبه‌های ابزار پاک کنید. تیغهٔ مناسب را بدون خم‌کردن وارد شیار کنید؛ فشار زیاد، اهرم‌کردن روی قطعه یا تلاش برای جا دادن تیغهٔ نامتناسب می‌تواند لبه را تغییرشکل دهد. پس از استفاده، ابزار را تمیز و خشک کرده و در جعبهٔ خودش بگذارید. تماس با براده، ضربه، رطوبت و انبارکردن همراه ابزارهای سنگین به‌خصوص برای شابلون‌های نازک خطرساز است. شمارهٔ هر تیغه باید خوانا بماند تا اپراتور گام یا قطر را با حدس تعیین نکند.

اگر ابزار به‌عنوان مرجع تصمیم کیفی استفاده می‌شود، آن را از نظر سایش، پلیسه، زنگ‌زدگی، خم‌شدگی و آسیب لبه بازدید کنید و دورهٔ تأیید یا کالیبراسیون را با سطح ریسک فرایند تعریف کنید. یک شابلون مقایسه‌ای لزوماً گواهی قابل‌ردیابی برای همهٔ مقادیر روی تیغه‌ها ندارد. برای تصمیم‌های حساس، روش جایگزین یا تأییدی مانند میکرومتر، پروفایل‌پروژکتور، دستگاه اندازه‌گیری رزوه یا ابزار کالیبره را در نظر بگیرید.

پرسش‌های متداول دربارهٔ گیج‌های تخصصی و کنترلی

آیا شابلون رزوه، قطر رزوه را اندازه می‌گیرد؟

کار اصلی شابلون گام، مقایسه و شناسایی گام یا پروفیل تیغه با رزوه است. از تطبیق تیغه نمی‌توان قطر بزرگ، قطر گام، تلرانس و کیفیت کامل رزوه را نتیجه گرفت. برای آن پارامترها ابزار و روش جداگانه لازم است.

مدل 4820 با 4824 چه تفاوتی دارد؟

هر دو در خانوادهٔ گیج گام هستند، اما نوع رزوه، پروفیل تیغه، دامنه و سیستم واحد آنها بر اساس کد فرق می‌کند. 4824 در جدول سازنده نمونه‌های 2 تا 20 میلی‌متر و 1 تا 12 TPI دارد؛ برای 4820 نیز باید نوع متریک یا ویت‌ورث و پسوند دقیق سفارش را کنترل کنید.

برای چرخ‌دنده می‌توان از گیج رزوه استفاده کرد؟

خیر، گیج گام رزوه و گیج گام دنده پروفیل یکسانی ندارند. برای چرخ‌دنده از خانوادهٔ 4860 و زاویهٔ فشار متناظر استفاده کنید. شابلون انتخابی فقط بررسی اولیهٔ گام/مدول را پشتیبانی می‌کند و جای دستگاه کنترل کامل دنده نیست.

AWG در گیج سیم 4808 یعنی چه؟

AWG سامانهٔ شماره‌گذاری آمریکایی برای قطر سیم است. شمارهٔ آن را مستقیماً معادل میلی‌متر نگیرید؛ اگر مشخصهٔ کار بر حسب میلی‌متر است، گیجی با مقیاس متریک و بازهٔ درست را انتخاب کنید یا تبدیل را با جدول استاندارد معتبر انجام دهید.

آیا 4812 همان گیج رزوه برو و نرو است؟

خیر. 4812 شابلون/گیج پروفیل برای رزوه‌های Tr و ACME است و می‌تواند به بررسی شکل و تنظیم ابزار برش کمک کند. گیج‌های پلاگ و رینگی برای کنترل حدی رزوهٔ داخلی و خارجی در سایز و کلاس مشخص به کار می‌روند.

عدد بازهٔ روی شابلون نشان‌دهندهٔ دقت آن است؟

خیر. بازه یا فهرست گام‌ها نشان می‌دهد ابزار چه مقادیر نامی را پوشش می‌دهد؛ دقت یا خطای مجاز پارامتر جداگانه‌ای است. اگر سازنده برای کد مشخص دقت اعلام کرده، همان مقدار را در نسخهٔ معتبر کاتالوگ بررسی کنید.

جمع‌بندی انتخاب

این دسته چند ابزار تخصصی با نقش‌های جداگانه را کنار هم دارد: گیج گام رزوه برای شناسایی گام و پروفیل، 4812 برای پروفیل‌های Tr/ACME و تنظیم ابزار، 4860 برای بررسی اولیهٔ گام مدولی دنده و 4803-1/4808 برای قطر سیم در مقیاس متریک یا AWG. برای خرید گیج تخصصی اینسایز، مدل و پسوند، بازه، واحد، زاویه و کاربرد را از روی نقشه و محصول تأیید کنید. شابلون را با گیج برو و نرو یا ابزار اندازه‌شناسی کالیبره یکی نگیرید، و در صورت اختلاف مشخصات فروشنده با سازنده، کاتالوگ جاری همان کد را ملاک قرار دهید. انتخاب درست از برگشت کالا و خطای کنترل در کارگاه جلوگیری می‌کند و کمک می‌کند ابزار دقیقاً برای همان کاری استفاده شود که طراحی شده است.

منابع مشخصات و بررسی واژگان بازار

نوع و دامنهٔ ابزارها با صفحات رسمی اینسایز برای گیج گام 4824، گیج گام دنده 4860 و گیج رزوه 4812 تطبیق داده شده است. برای مشخصات AWG مدل 4808، کاتالوگ رسمی INSIZE Best Sellers بررسی شد. برای شناخت واژگان رایج فارسی و شیوهٔ نام‌گذاری کدها در بازار، فهرست محصولات کیف ابزار، ابزارچی و پارتینه مقایسه شدند. عنوان فروشگاه‌ها برای درک زبان جست‌وجو به کار رفته است، نه به‌عنوان مرجع دقت فنی؛ مشخصات هر زیرمدل را از سازنده تأیید کنید.
