Digital Depth Gauges (Standard Type)
عمقسنج دیجیتال استاندارد اینسایز 1141 با ظرفیتهای 150، 200، 300، 500، 1000 و 1500 میلیمتر؛ دقت متناسب با ظرفیت از ±0.03 تا ±0.11، تفکیک‌پذیری 0.01 میلیمتر و نسخهٔ رابط داده یا بی‌سیم داخلی. کدهای هم‌ظرفیت ممکن است بُعد پایهٔ متفاوت داشته باشند.

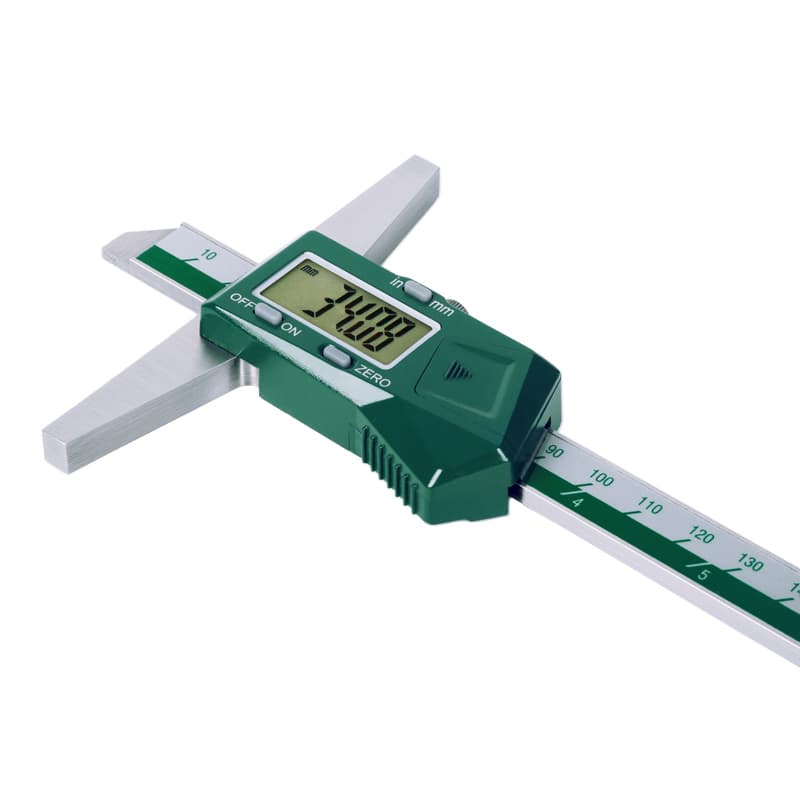

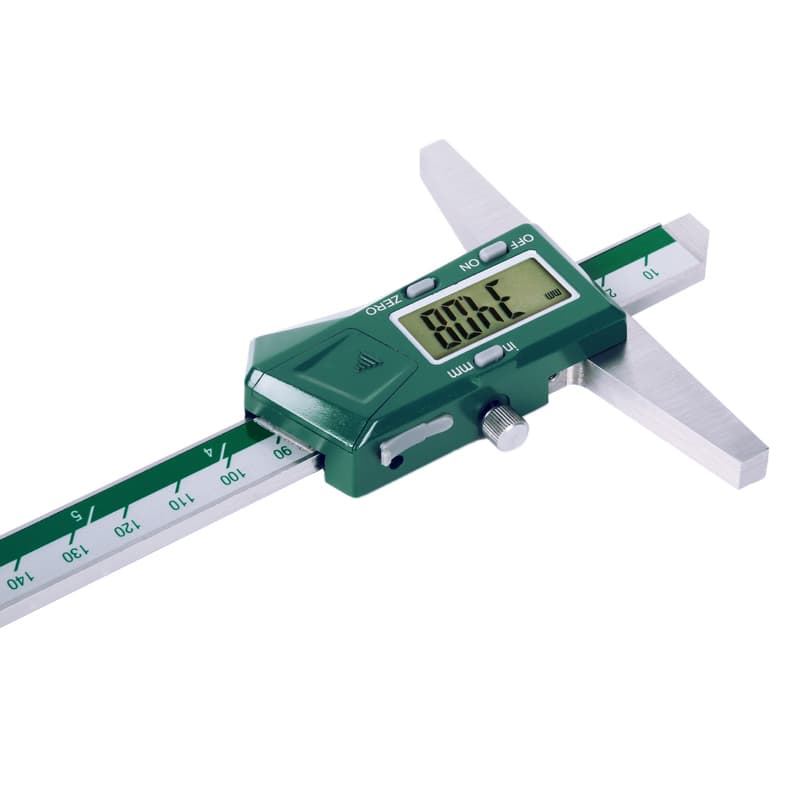

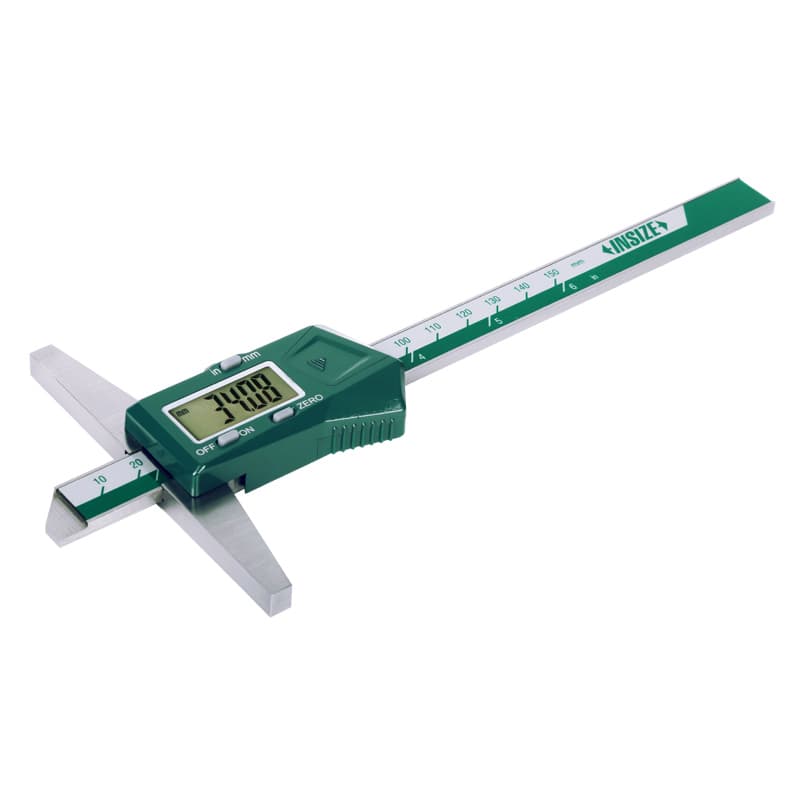

عمقسنج دیجیتال استاندارد اینسایز مدل 1141 برای اندازه‌گیری عمق سوراخ، پله و شیار است. این خانواده شش ظرفیت از 150 تا 1500 میلیمتر دارد و نسخه‌ها از نظر طول کلی و بُعد d در نقشه متفاوت‌اند؛ بنابراین در ظرفیتهای یکسانِ 500 و 1000 میلیمتر، کد کامل را نیز با فضای دسترسی موردنیاز تطبیق دهید.
تفکیک‌پذیری همهٔ نسخه‌ها 0.01 میلیمتر / 0.0005 اینچ است. دقت به ظرفیت وابسته است: ±0.03 میلیمتر برای 150، 200 و 300؛ ±0.05 برای 500؛ ±0.07 برای 1000؛ و ±0.11 برای 1500 میلیمتر. مطابق کاتالوگ، انطباق با DIN 862 برای ظرفیتهای 500، 1000 و 1500 میلیمتر مستثناست.
| کد مدل | بازه | دقت | طول کلی L (میلیمتر) | بُعد d در نقشه (میلیمتر) | نوع اتصال |
|---|---|---|---|---|---|
| 1141-150A | 0–150 | ±0.03 | 230 | 100 | رابط داده |
| 1141-200A | 0–200 | ±0.03 | 280 | 100 | رابط داده |
| 1141-300A | 0–300 | ±0.03 | 380 | 150 | رابط داده |
| 1141-500A | 0–500 | ±0.05 | 585 | 150 | رابط داده |
| 1141-5001A | 0–500 | ±0.05 | 585 | 200 | رابط داده |
| 1141-1000A | 0–1000 | ±0.07 | 1188 | 150 | رابط داده |
| 1141-10001A | 0–1000 | ±0.07 | 1188 | 200 | رابط داده |
| 1141-10002A | 0–1000 | ±0.07 | 1188 | 250 | رابط داده |
| 1141-10003A | 0–1000 | ±0.07 | 1188 | 300 | رابط داده |
| 1141-1500A | 0–1500 | ±0.11 | 1695 | 200 | رابط داده |
| 1141-150AWL | 0–150 | ±0.03 | 230 | 100 | بی‌سیم داخلی |
| 1141-200AWL | 0–200 | ±0.03 | 280 | 100 | بی‌سیم داخلی |
| 1141-300AWL | 0–300 | ±0.03 | 380 | 150 | بی‌سیم داخلی |
| 1141-500AWL | 0–500 | ±0.05 | 585 | 150 | بی‌سیم داخلی |
| 1141-5001AWL | 0–500 | ±0.05 | 585 | 200 | بی‌سیم داخلی |
| 1141-1000AWL | 0–1000 | ±0.07 | 1188 | 150 | بی‌سیم داخلی |
| 1141-10001AWL | 0–1000 | ±0.07 | 1188 | 200 | بی‌سیم داخلی |
| 1141-10002AWL | 0–1000 | ±0.07 | 1188 | 250 | بی‌سیم داخلی |
| 1141-10003AWL | 0–1000 | ±0.07 | 1188 | 300 | بی‌سیم داخلی |
| 1141-1500AWL | 0–1500 | ±0.11 | 1695 | 200 | بی‌سیم داخلی |

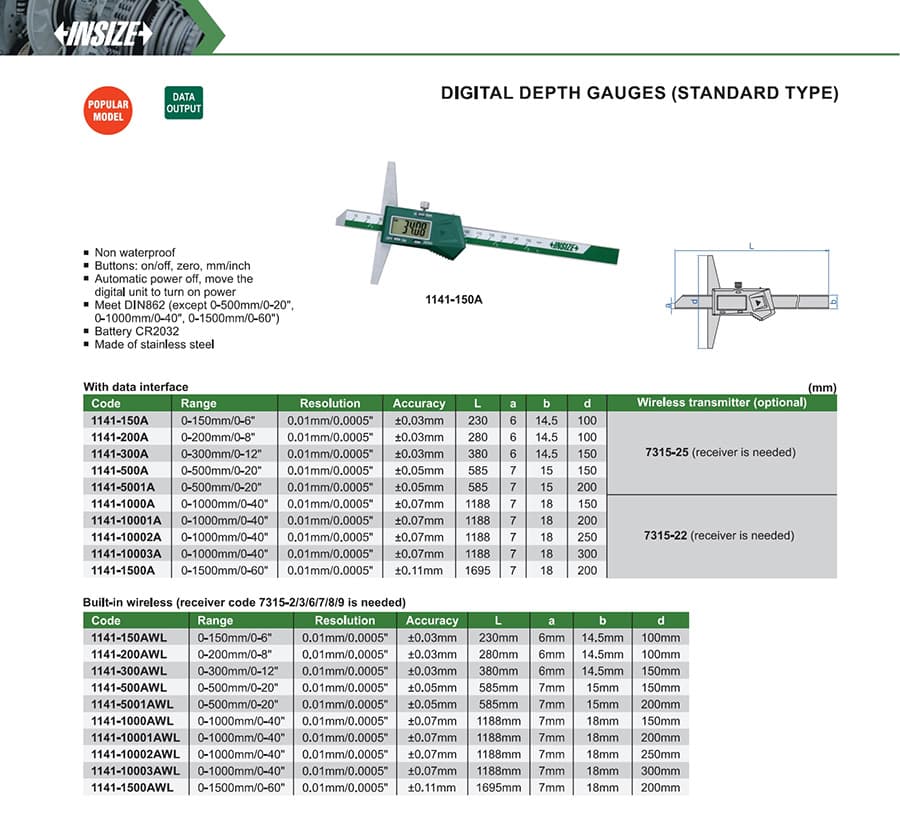

در جدول، L و d نام ابعادِ درج‌شده در نقشهٔ سازنده‌اند؛ برای نصب یا دسترسی، شکل و اندازهٔ پایهٔ هر کد را از نقشه بررسی کنید. برای اندازه‌گذاری کامل، کاتالوگ رسمی عمقسنج دیجیتال استاندارد اینسایز 1141 (PDF) را ببینید. منبع سازنده: مشخصات رسمی INSIZE مدل 1141.
